ВЗР.178800.000 ИМ
Картоприемник Praktika K-01
Инструкция по монтажу
18
Установить БП в месте, свободном для доступа оператора.
Подключить кабель БП к плате картоприемника. Контакты (+) и (-) БП
подключить к контактам (+12V) и (GND) на плате соответственно.
При наличии питания на плате картоприемника загорится светодиод
D11. Убедиться в надежном подключении кабеля.
5.4 Установка считывателя бесконтактных карт
Примечание — В качестве примера установки используется считыватель
бесконтактных карт MatrixIII. Схема установки других считывателей может отличаться от
представленной.
5.4.1 Снять декоративную заглушку и открутить винт М4 на задней
стенке картоприемника (Рисунок 5 – 2).

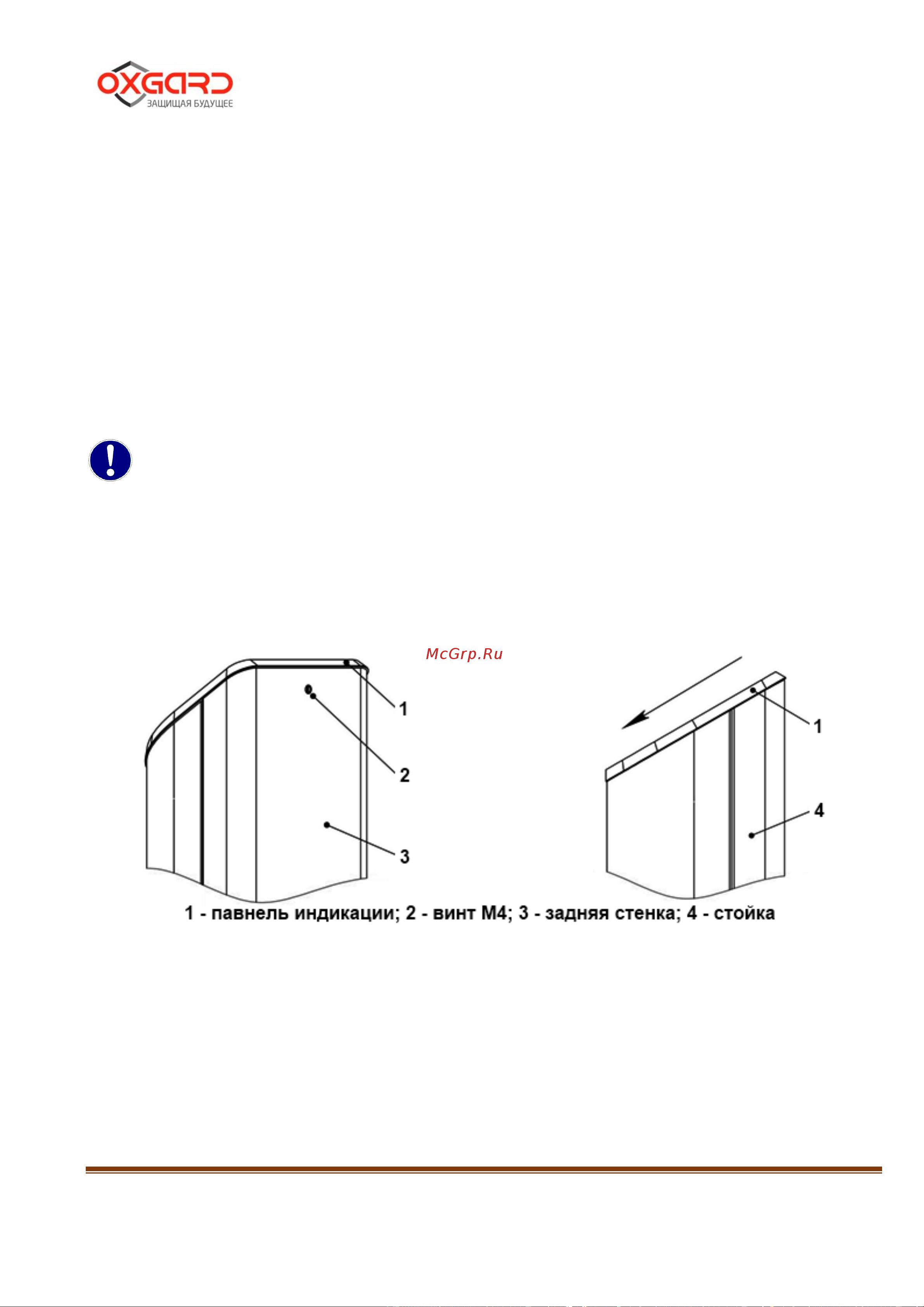

Рисунок 5 – Задняя стенка картоприемника
5.4.2 Рисунок 5 – сдвинуть панель индикации до упора в
указанном направлении. Аккуратно поднять панель.
