ВЗР.178800.000 ИМ
Картоприемник Praktika K-01
Инструкция по монтажу
21
Для этого необходимо проделать следующие операции:
1) Снимите панель индикации, выполнив действия, указанные в пунктах 5.4.1 и
5.4.2.
2) Отсоедините разъем кабеля (Рисунок 8 – 1) от платы индикации
(Рисунок 8 – 2).
3) Открутите 4 гайки М3 (Рисунок 8 – 3), снимите гроверы и шайбы.
4) Переверните плату на 180º.
5) Соберите узел в обратном порядке.
6) Установите панель индикации в исходное положение, следуя инструкциям,
указанным в пункте 5.4.9.

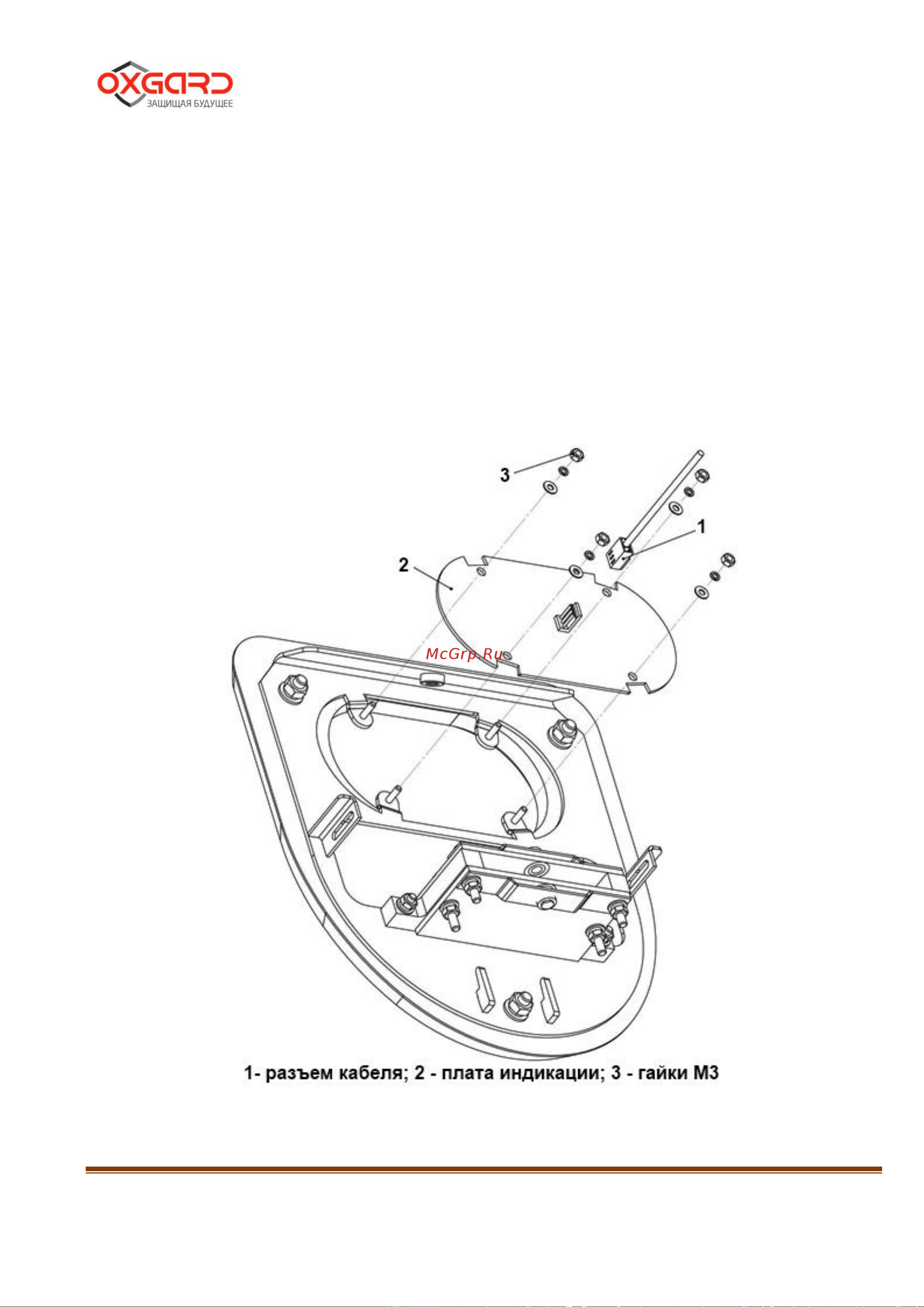

Рисунок 8 – Схема установки платы индикации
