ВЗР.178800.000 ИМ
Картоприемник Praktika K-01
Инструкция по монтажу
20
5.4.7 Рисунок 7 – рекомендуется установить считыватель под
углом 40...50º к направляющим для карт.

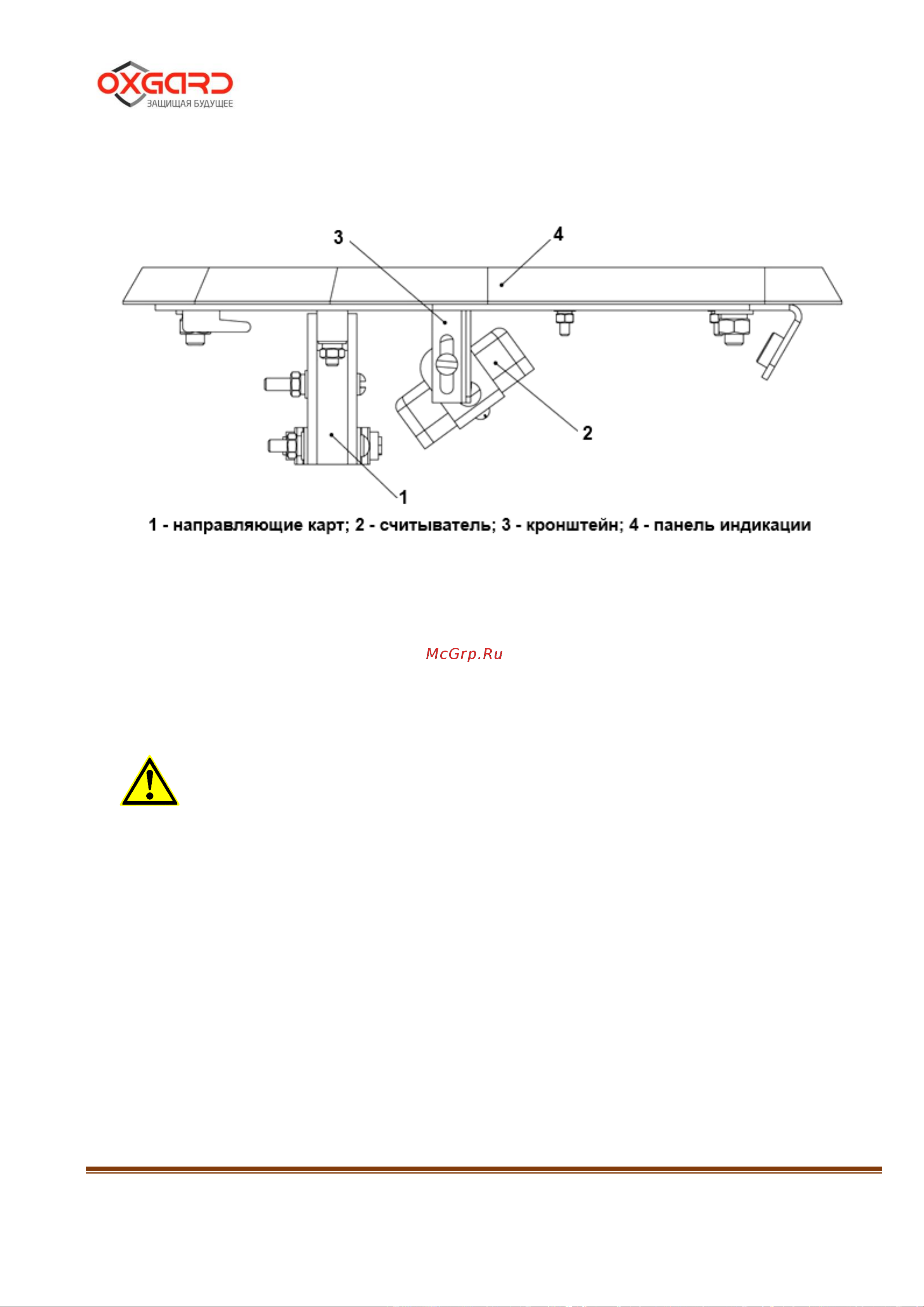

Рисунок 7 – Рекомендуемый вариант установки считывателя бесконтактных карт
5.4.8 Завести кабель считывателя в стойку.
5.4.9 АККУРАТНО(!) установить панель индикации в исходное
положение. Закрутить винт М4, установить декоративную заглушку.
ВНИМАНИЕ: ПРИ УСТАНОВКЕ ПАНЕЛИ ИНДИКАЦИИ В
ИСХОДНОЕ ПОЛОЖЕНИЕ, УБЕДИТЕСЬ В ТОМ, ЧТО ПРОВОДА
ОПТИЧЕСКИХ ДАТЧИКОВ, УСТАНОВЛЕННЫХ НА НАПРАВЛЯЮЩИХ
ДЛЯ КАРТ, НЕ БУДУТ ПОВРЕЖДЕНЫ ДРУГИМИ ЭЛЕМЕНТАМИ
КОНСТРУКЦИИ.
5.5 Разворот платы индикации
В некоторых случаях, для корректного отображения режимов работы
картоприемника, необходимо развернуть плату индикации на 180º в
зависимости от места установки.
