ВЗР.178800.000 ИМ
Картоприемник Praktika K-01
Инструкция по монтажу
9
4.2.3 Установочная площадка изделия:
Рисунок 2 – по установочным размерам, подготовить 6 отверстий
диаметром 20 мм в полу, под анкеры крепления стойки изделия.
Расположение монтажных отверстий относительно внешних габаритов
изделия представлено в Приложении Б.
Глубина закладного отверстия должна превышать длину анкера на 5
мм. Вставить анкеры в отверстия.

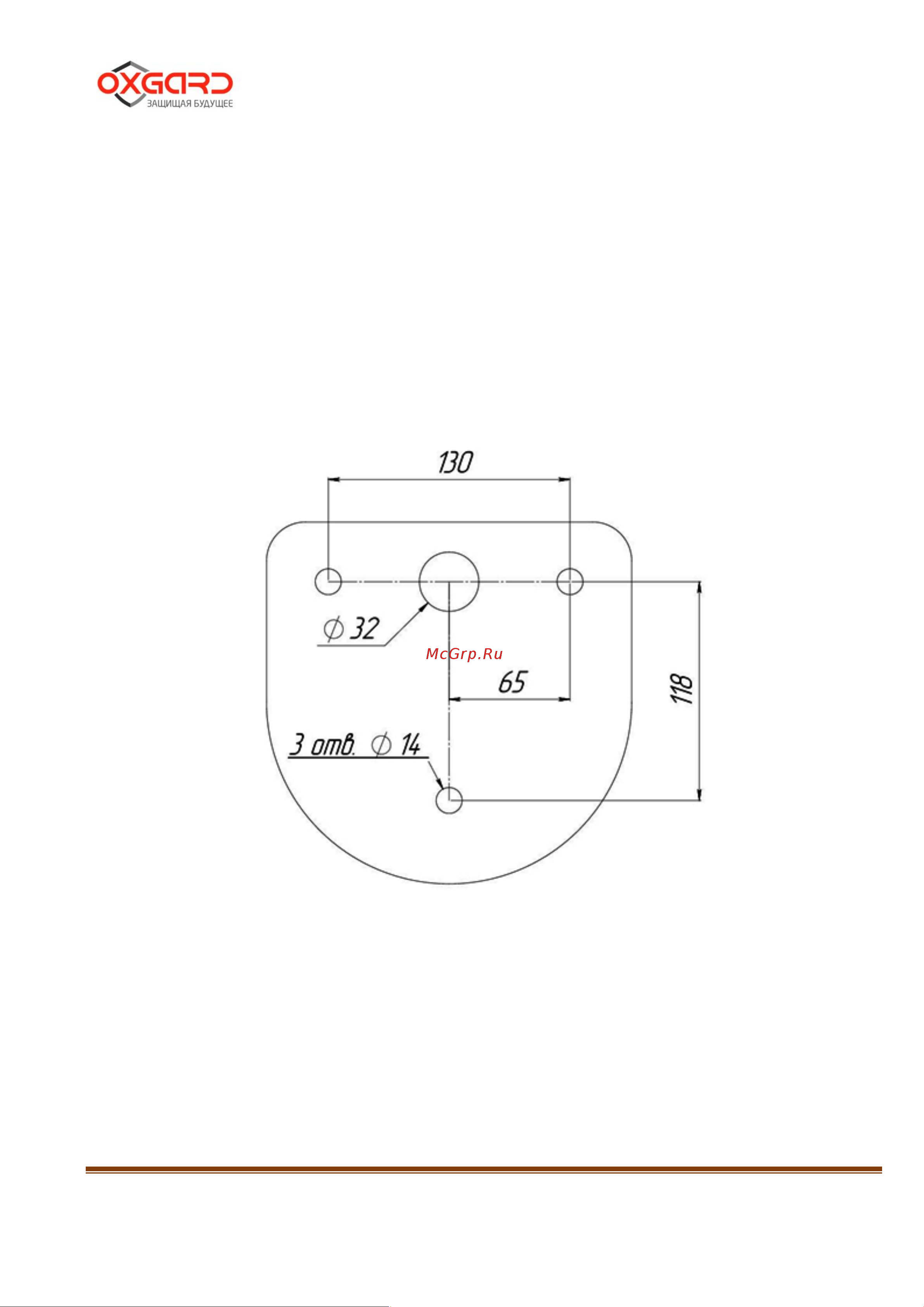

Рисунок 2 – Установочные размеры площадки
4.2.4 Рисунок 2 – подводку кабелей производить через отверстие
диаметром 32 мм в нижней плите стойки изделия.
