4.4.2 Охладители DX

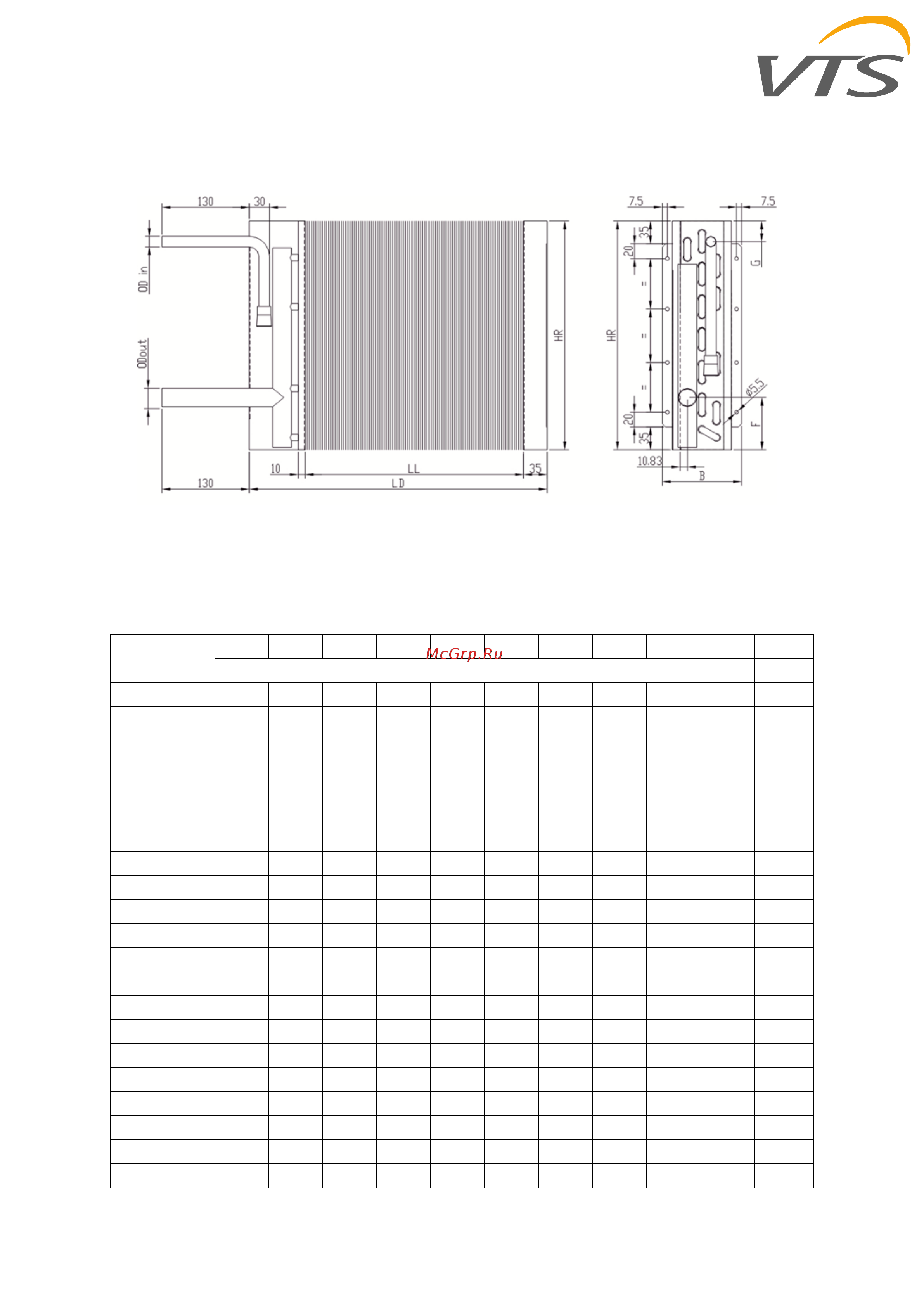

Рис. 17. Пример определения размеров охладителя DX.
Таблица 5. Размеры охладителей DX.
Тип
LL
LD
HR
B
C
G
F
OD in
OD out
Вес
Объем
[мм]
[кг]
[дм3]
VVS005s DX 2-1
203
333
300
96
32
19
80
16
28
1,7
0,4
VVS005s DX 3-1
203
333
300
118
43
19
80
16
28
2,0
0,6
VVS005s DX 4-1
203
333
300
140
65
19
80
16
28
2,5
0,7
VVS005s DX 6-1
203
333
300
183
108
19
80
16
28
3,3
1,0
VVS010s DX 2-1
403
513
300
96
32
19
80
16
28
2,6
0,7
VVS010s DX 3-1
403
513
300
118
43
19
80
16
28
3,2
0,9
VVS010s DX 4-1
403
513
300
140
65
19
80
16
28
4,1
1,2
VVS010s DX 6-1
403
513
300
183
108
19
80
16
28
5,7
1,7
VVS015s DX 2-1
603
713
300
96
32
19
80
16
28
3,6
0,9
VVS015s DX 3-1
603
713
300
118
43
19
80
16
28
4,6
1,3
VVS015s DX 4-1
603
713
300
140
65
19
80
16
28
5,9
1,6
VVS015s DX 6-1
603
713
300
183
108
19
80
16
28
8,2
2,4
VVS020s DX 2-1
603
743
375
96
32
19
80
16
28
4,2
1,1
VVS020s DX 3-1
603
743
375
118
43
19
80
16
28
5,3
1,6
VVS020s DX 4-1
603
743
375
140
65
19
80
16
28
6,9
2,1
VVS020s DX 6-1
603
743
375
183
108
19
80
16
28
9,7
3,0
VVS030s DX 2-1
900
1018
375
96
32
19
80
16
28
5,8
1,6
VVS030s DX 3-1
900
1018
375
118
43
19
80
16
28
7,5
2,2
VVS030s DX 4-1
900
1018
375
140
65
19
80
16
28
9,8
2,9
VVS030s DX 6-1
900
1018
375
183
108
19
80
16
28
13,9
4,3
VVS030s DX 6-2
900
1018
375
183
108
19
80
16
28
17,1
4,3
