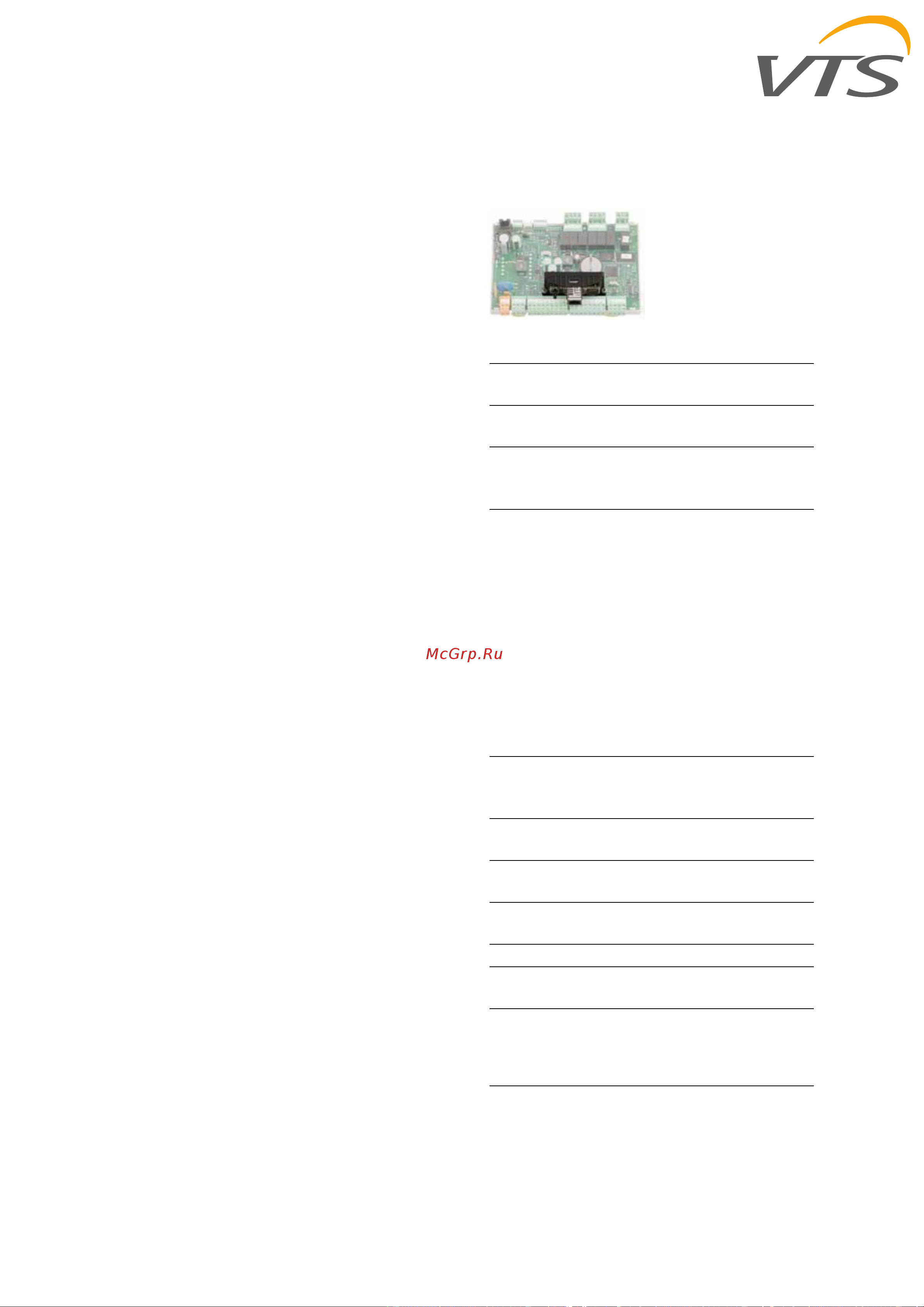

OMM–VVS–ver.3.1 (07.2022)
www.vtsgroup.com 46
вентиляционной установки в случае
появления сообщения об ошибке
КртСтоп – Критическая остановка –
принудительная остановка
вентиляционной установки в случае
появления критического сигнала
Config - принудительная остановка
вентиляционной установки при
переходе контроллера в режим Config
(настройки). Контроллер сначала нужно
настроить, а потом переключить в
режим: Работа.
Вентиляционной установкой можно
управлять несколькими способами.
Необходимо настроить и учитывать
приоритеты точек управления:
1) Панель управления HMI Advanced
(высший приоритет)
2) BMS через соединение в протоколе
Modbus TCP/IP
3) Входы для внешних систем управления
4) Панель управления HMI Basic
5) Режим календаря
Внимание!
Чтобы включить работу устройств
управления, отличных от панели
управления HMI Advanced, режим работы
HMI должен быть установлен на «Авто».
5.3 Технические данные
5.3.1 Рабочие параметры
Система
TN
Номинальное напряжение
питания U3
~230 В
Номинальное напряжение
изоляции 1000 В
400 В
Выдерживаемое импульсное
номинальное напряжение
Uimp
2,5 кВ
Номинальный
кратковременный
выдерживаемый ток короткого
замыкания для отдельных
цепей – фактическое значение
периодической составляющей
выдерживаемого переменного
тока в течение 1 секунды, то
есть ток короткого замыкания,
который принимается за
номинальное напряжение
соединения
6 кA
Пиковое значение
номинального тока короткого
замыкания (ipk) при cosφ = 0,5
10,2
кA
Номинальный ток короткого
замыкания
6 kA
Номинальный коэффициент
одновременности
0,9
Номинальная частота
50 Гц
± 1Гц
Степень защиты
IP40
Допустимая рабочая
температура
0 ÷ 40
˚C
Питающее напряжение цепей
управления/регулировки
24 В
Переменн
ый ток
Электромагнитная
совместимость (EMC)
1
