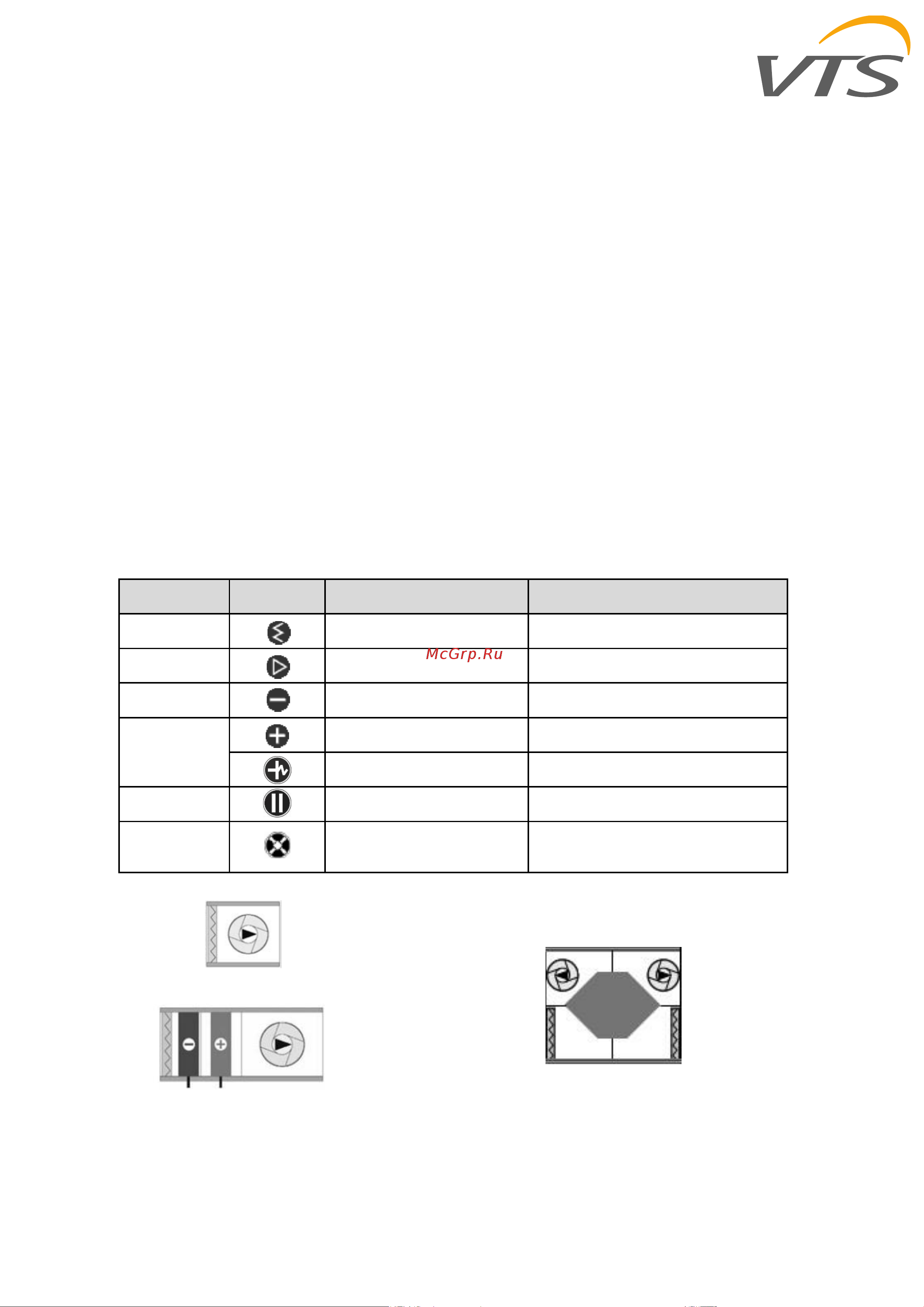

![VTS VENTUS Compact VVS015s [6/67] Описания модели](/views2/1893462/page6/bg6.png)
OMM–VVS–ver.3.1 (07.2022)
www.vtsgroup.com 6
2 Описания модели
Подвесные агрегаты для вентиляции и
кондиционирования VENTUS являются
проточными агрегатами,
предназначенными для рекуперации,
охлаждения и/или работы в условиях
тепловой нагрузки с диапазоном
воздухопроизводительности 280-4300
м
3
/ч. Вентиляционно-кондиционирующие
агрегаты VENTUS предназначены для
системы вентиляции, в которой доступ к
вращающимся частям устройства
(рабочему колесу вентилятора)
невозможен как со стороны избыточного
давления, так и со стороны разрежения.
Вентиляционные установки оснащены
широким набором функциональных
секций, предлагающих широкие
возможности в области обработки
воздуха, начиная от простейшей подачи и
вытяжки воздуха до контролируемой
подготовки приточного воздуха с
контролем таких параметров, как
температура, рекуперация тепла, нагрев
(с помощью водяных или электрических
нагревателей), охлаждение (с помощью
водяных или фреоновых охладителей),
фильтрация, первичный и вторичный
фильтры, а также шумоподавление
(предлагаем звукоизоляционные завесы
без корпуса для установки в воздуховод).
Существует перечень обозначений и функций вентиляционно-кондиционирующих агрегатов
Таблица 1. Кодирование функции.
Код
Обозначение
Функция
Вариант функций
F
Фильтрация
M5,F7, F9
V
Вентилятор
C
Охладитель
(Водяной или фреоновый DX)
Рядность: 2, 4, 6
H
Нагреватель
(водяной)
Горячая вода – рядность: 1, 2, 3, 4
Нагреватель
(электрический)
Электрический нагреватель вторичного
нагрева
S
Шумоглушитель
Стандартный размер
P
Рекуперация с помощью
перекрестноточных
рекуператоров
Стандартный размер
Рис. 1 Примеры подвесных агрегатов тип VVS005s -030s – функциональные конфигурации
Вытяжной агрегат
Приточный агрегат
Вентиляционная установка с
перекрестноточным рекуператором
