-10-

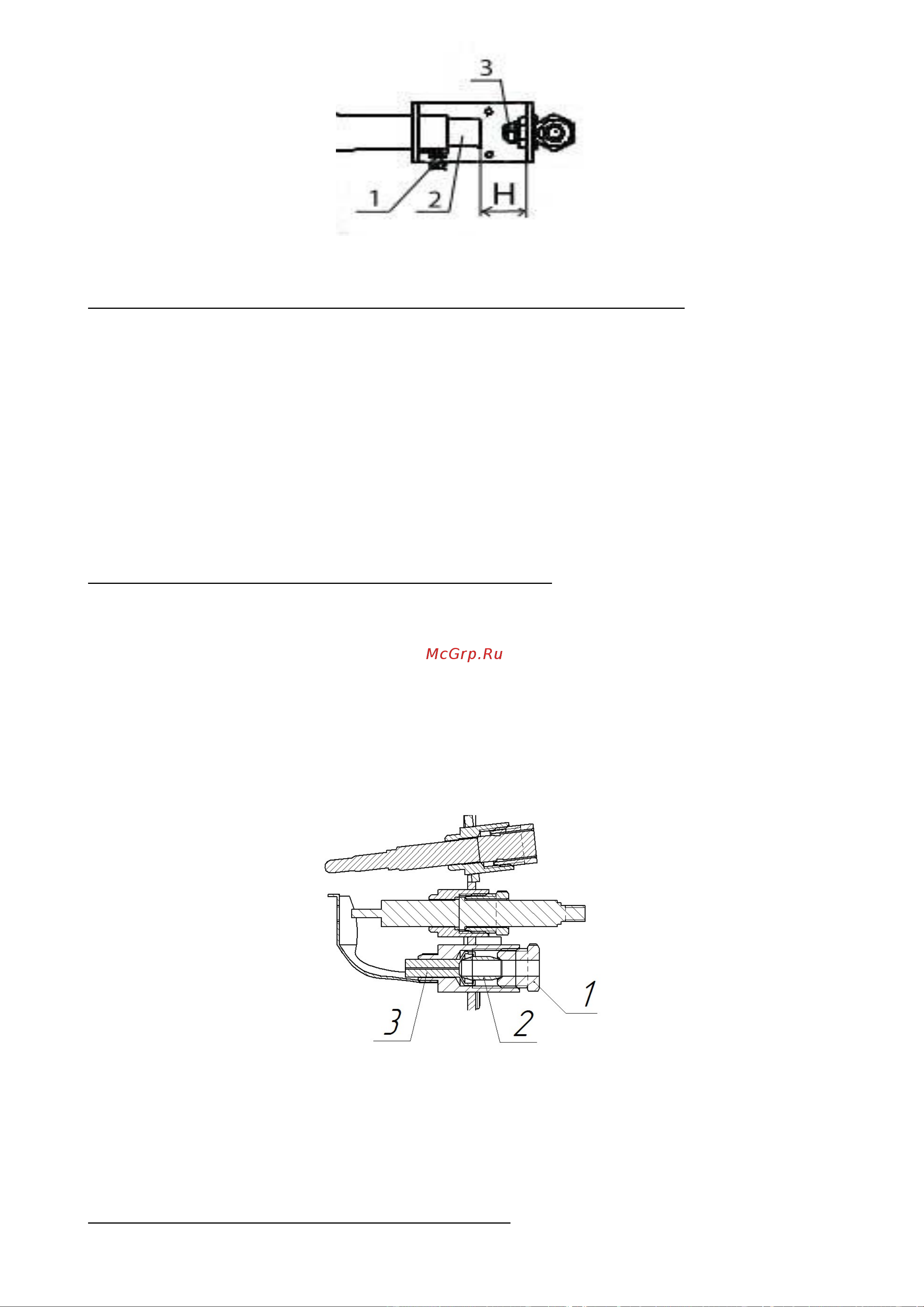

Рис.4

1-Винт 2-Втулка 3-форсунка

8.4. РЕГУЛИРОВКА МИНИМАЛЬНОГО УРОВНЯ ПЛАМЕНИ

Разожгите основную горелку аппарата. Поверните ручку крана против часовой

стрелки до символа малого огня (рис. 2в). Снимите ручки крана поз.2 (рис.1), после чего

открутите или закрутите регулировочный винт сбоку от крана настолько, чтобы полу-

чить равномерное малое пламя. Установите ручку крана на место и проверьте устойчи-

вость пламени горелки (при повороте ручки управления из положения максимального

пламени в положение минимального пламени, пламя не должно погаснуть). Заводская

настройка для метана: регулировочный винт полностью завинчен в направлении часовой

стрелки и отвинчен на ¼ оборота. Для регулировки минимального уровня при использо-

вании сжиженного газа регулировочный винт необходимо полностью завинтить в на-

правлении часовой стрелки.

8.5. ПЕРЕНАСТРОЙКА НА ДРУГОЙ ТИП ГАЗА

Перенастройка изделия на другой тип газа осуществляется специалистами сервис-

ной службы.

В том случае, если возникает необходимость перенастройки аппарата под иной тип

газа, например, с сжиженного газа на газ метан, или наоборот, необходимо выполнить

замену форсунки “3” рис.4, пилотной форсунки "3" (рис.5) и провести регулировку по-

дачи первичного воздуха (см. раздел 8.3) и выставить минимальное пламя (см. раздел

8.4).

Диаметр форсунки приведен на самой форсунке в сотых долях миллиметра.

Для замены форсунки горелки необходимо выполнить операции раздела 8.3.

Рис.5

1-Штуцер, 2 - Втулка уплотнительная, 3 - Пилотная форсунка

Для замены пилотной форсунки запальной горелки необходимо разобрать её, для

чего нужно отвернуть штуцер "1" (рис.5), вынуть втулку уплотнительную "2" и пилот-

ную форсунку "3". Заменить пилотную форсунку в зависимости от используемого типа

газа. Сборка производится в обратном порядке.

8.6. ЧИСТКА ЖАРОЧНОЙ ПОВЕРХНОСТИ

Чистка аппарата должна выполняться следующим образом:
