ООО «ЭКСКОН»

ЭЛЕКТРОМАГНИТНЫЙ

ЗАМОК

AL-150 PRemium

1. Общие сведения

1.1 Настоящее руководство распространяется на накладные электромагнитные

замки серии “ALer” AL-150 PRemium – с устройством контроля состояния замка (на

основе датчика Холла), индикатором срабатывания замка и с датчиком состояния

двери (герконом).

1.2 ЗАМКИ применяются в системах контроля доступа, системах пожарной и

охранно-пожарной сигнализации в качестве исполнительного запирающего

устройства.

1.3 ЗАМКИ предназначены для эксплуатации внутри помещений для дверей

распашного типа, открывающихся наружу.

1.4 Работоспособность ЗАМКОВ обеспечивается при температуре от минус 20 до

+40°С и относительной влажности до 80% (при +25°С). Попадание воды и

агрессивных сред на рабочие поверхности и элементы замка не допускается.

1.5 ЗАМКИ выпускаются на напряжения питания 12 или 24В постоянного тока.

1.6 Примеры записи при заказе:

Электромагнитный замок AL-150-12 PRemium (на напряжение 12 В).

Электромагнитный замок AL-150-24 PRemium (на напряжение 24 В).

2. Технические характеристики

Параметры замка

Значение для замка, типа

AL-150-12 PRemium AL-150-24 PRemium

Напряжение питания (В) 12 24

Ток потребления по цепи

питания (А)

0,28 0,15

Ток потребления по цепи

управления (мА)

12 6

2.1 Усилие удержания якоря 1500 H.

2.2 Допустимое колебание напряжения электропитания - ±10% от номинального

значения.

2.3 Габаритные размеры корпусной части (Д×Ш×В) - 150 × 33 × 19,5 мм.

2.4 Габаритные размеры якорной пластины (Д×Ш×В) - 117 × 32,5 × 14,5 мм.

2.5 Масса комплекта поставки – не более 0,85 кг.

2.6 Длина кабеля для подключения ЗАМКА – не менее 0,4 м.

2

Электрические параметры Геркон

Устройство

контроля

Максимальная коммутируемая мощность, Вт, не более

1 -

Диапазон коммутируемых токов от 5мкА до1,0 А

до 0,4 А

Диапазон коммутируемых напряжений от 50мв до 24 В

до 60 В

Контактное сопротивление, Ом, не более 0,2 2,0

Напряжение пробоя, В, не менее 110 -

Время срабатывания, мс, не более 0,3 -

Зона срабатывания датчиков при смещении якоря вдоль

рабочей поверхности корпуса

4 x 4 мм -

3.Комплектность

В основной комплект поставки входит:

- корпус замка (1) - 1 шт.

- якорь (2) - 1 шт.

- штифт (3) - 1 шт.

- коробка упаковочная - 1 шт.

- руководство по эксплуатации - 1 шт.

- комплект крепления якоря:

- втулка (4) -1 шт.

- втулка проходная (5) - 1 шт.

- винт М6х35 (6) - 1 шт.

- кольцо резиновое (7) - 1 шт.

- шайба (8) - 1 шт.

По отдельным заказам поставляются:

- монтажный L-уголок AL-150 (9)- 1шт.

- планка М-150(10) - 1 шт.

- комплект крепежа 150-300-К:

- втулка (11) - 2 шт.

- болт М5х20 (12) - 2 шт.

- шайба 5 (13) - 2 шт.

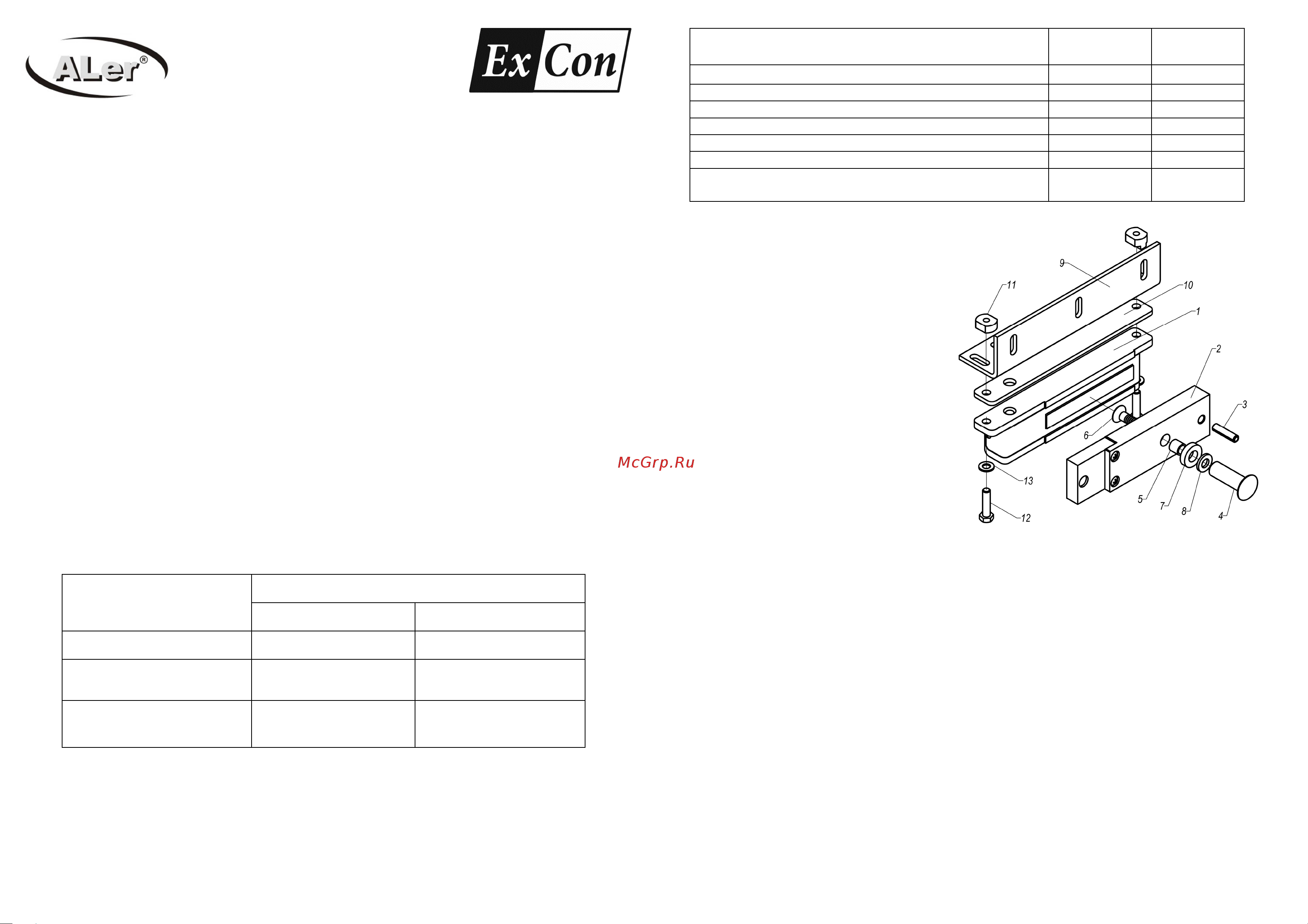

Рис.1

4. Указания по монтажу

4.1 ЗАМОК состоит из корпуса и якорной пластины. Срабатывание ЗАМКА происходит при

механическом контакте рабочих поверхностей корпуса и якоря после подачи напряжения

питания.

4.2 Габаритно-установочные размеры корпусной и якорной частей замка показаны на

рисунках 2 и 3.

4.3 Якорная пластина (2) крепится к двери. Предварительно, для фиксации углового

перемещения якоря в якорную пластину вставляется штифт (3). Для его установки положить

якорь на ровную горизонтальную поверхность и легким ударом вбить штифт в отверстие.

Возможна поставка якорной пластины с уже установленным штифтом. Диаметр сверления

отверстия в двери под втулку (поз.4) – 10мм.

4.4 Корпус замка (1) крепится на дверную коробку напротив якорной пластины. Для

обеспечения эксплуатационных характеристик рабочие поверхности корпусной части и якорной

пластины должны плотно прилегать друг к другу при закрывании двери.

ТУ 7399-009-11638332-2013

Руководство по эксплуатации
