3

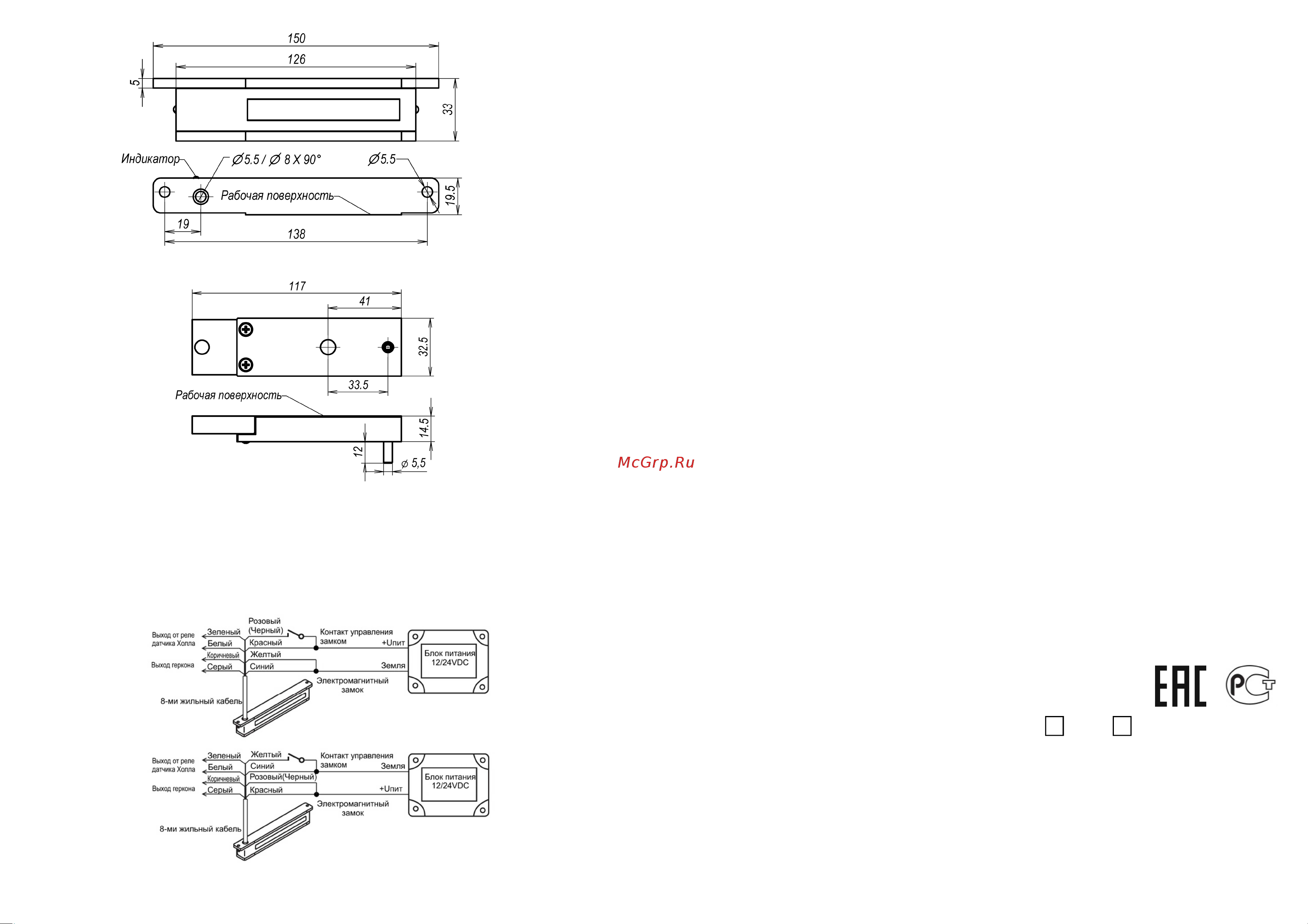

Рис.2
Рис.3
5. Схема подключения
На рисунке 4 показаны схемы подключения ЗАМКА при управлении по «+Uпит.» и по
«Земле». При замыкании контакта управления ЗАМОК разблокируется.
Для уменьшения влияния коммутационных помех на шлейфах герконового датчика и датчика
Холла рекомендуется выходы датчиков подключать к системе контроля и управления доступом
отдельным 4-х жильным кабелем.
Рис.4
4
6. Особенности работы устройства контроля замка на основе датчика Холла
и встроенного датчика положения двери.
Датчик Холла реагирует на магнитное поле, создаваемое катушкой намагничивания замка. В
замках серии ALer используется цифровой датчик Холла, который управляет твердотельным
аналогом герконового реле. В момент контакта якоря с рабочей поверхностью замка, магнитное
поле резко увеличивается, что приводит к срабатыванию датчика Холла и замыканию контактов
реле. Таким образом, контакты реле замыкаются, когда дверь заблокирована замком и
размыкаются, когда замок разблокирован.
Одновременно устройство контролирует состояние рабочих поверхностей корпуса и якоря.
При загрязнении рабочих поверхностей или неточном совмещении якоря с корпусом замка
величина магнитного поля уменьшается, и датчик не срабатывает, указывая на неисправность.
Падение уровня магнитного поля в результате загрязнения рабочих поверхностей корпуса
и якоря или нарушения точности установки якоря по отношению к корпусу приводит к
уменьшению удерживающей силы замка.
Для визуального контроля работоспособности замка имеется встроенный двухцветный
индикатор, сигнализирующий о наличии или отсутствии магнитного поля между корпусом и
якорем замка. Красное свечение индикатора означает наличие необходимого уровня магнитного
поля, достаточного для блокирования двери. Зеленое свечение означает, что замок разблокирован
или уровень магнитного поля не обеспечивает должной блокировки двери.
Встроенный датчик положения двери состоит из геркона, который расположен в корпусе
замка, и магнита, который находится в якоре замка. Контакты геркона замыкаются, когда дверь
закрыта, и размыкаются, когда дверь открыта. Датчик положения двери является пассивным
элементом и работает вне зависимости от состояния замка и напряжения питания.
7. Гарантии изготовителя.
7.1 Изготовитель гарантирует работоспособность ЗАМКА при соблюдении потребителем
правил эксплуатации и хранения, установленных в настоящем руководстве по эксплуатации.
7.2 Гарантийный срок эксплуатации замка – 12 месяцев. Срок гарантии устанавливается с
даты продажи или с даты установки на объекте, но не более чем 24 месяца с даты приемки ОТК
предприятия-изготовителя.
Срок службы замка – 5 лет.
7.3 При обнаружении дефекта производственного характера замок подлежит замене.
7.4 Потребитель лишается прав на гарантийный ремонт в следующих случаях: при нарушении
правил эксплуатации ЗАМКА, при вскрытии ЗАМКА, при наличии механических повреждений
ЗАМКА.
7.5 Гарантийный ремонт осуществляется при предъявлении настоящего гарантийного талона с
проставленными датами изготовления и продажи (установки), а также штампом торгующей
(монтажной) организации.
Изготовитель оставляет за собой право вносить в конструкцию изделия изменения, не
ухудшающие его технические характеристики.
________________ №____________
Дата приемки ОТК Заводской номер Штамп ОТК
Отметка о продаже или установке
Электромагнитный замок серии ALer AL-150 PRemium - 12В 24В
__________________________________ _________ __________
Организация-продавец или установщик Дата Подпись
