20

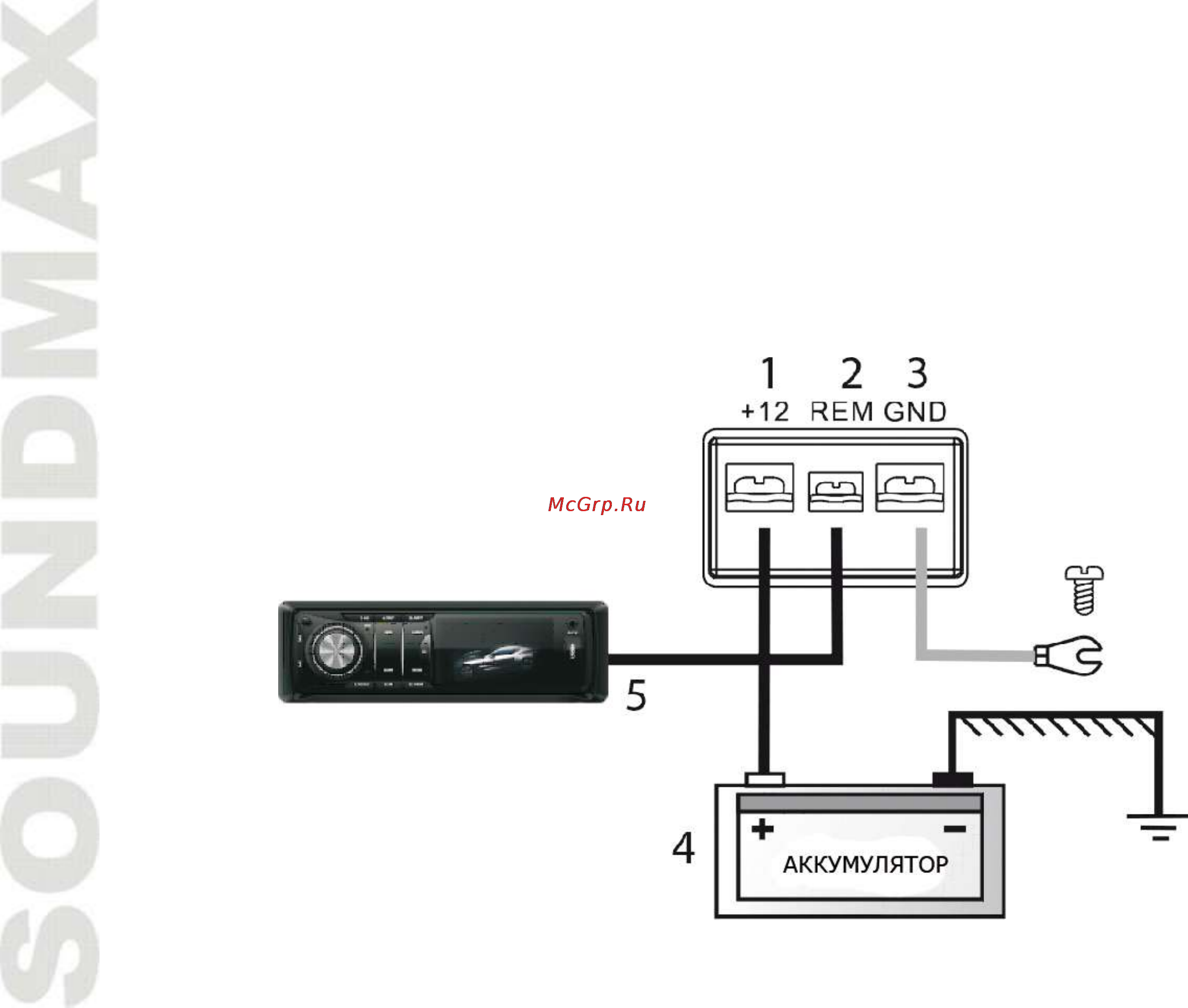

Подключение питания усилителя
(1) Разъем для питания от батареи +12V
(2) Разъем дистанционного управления
(3) Разъём для кабеля от отрицательного полюса батареи
(4) Аккумуляторная батарея
(5) Провод дистанционного управления
Примечание: в случае, если ваше головное устройство не оборудовано проводом дистанционного
управления, используйте провод прикуривателя, тогда сигнал на включение усилителя должен
подаваться с использованием реле.
Важно соблюсти правило, при котором после выключения зажигания, усилитель будет выключаться
автоматически.
Рис. 2
