DEUTSCH
Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung -
Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an
Ihrem Gerät.

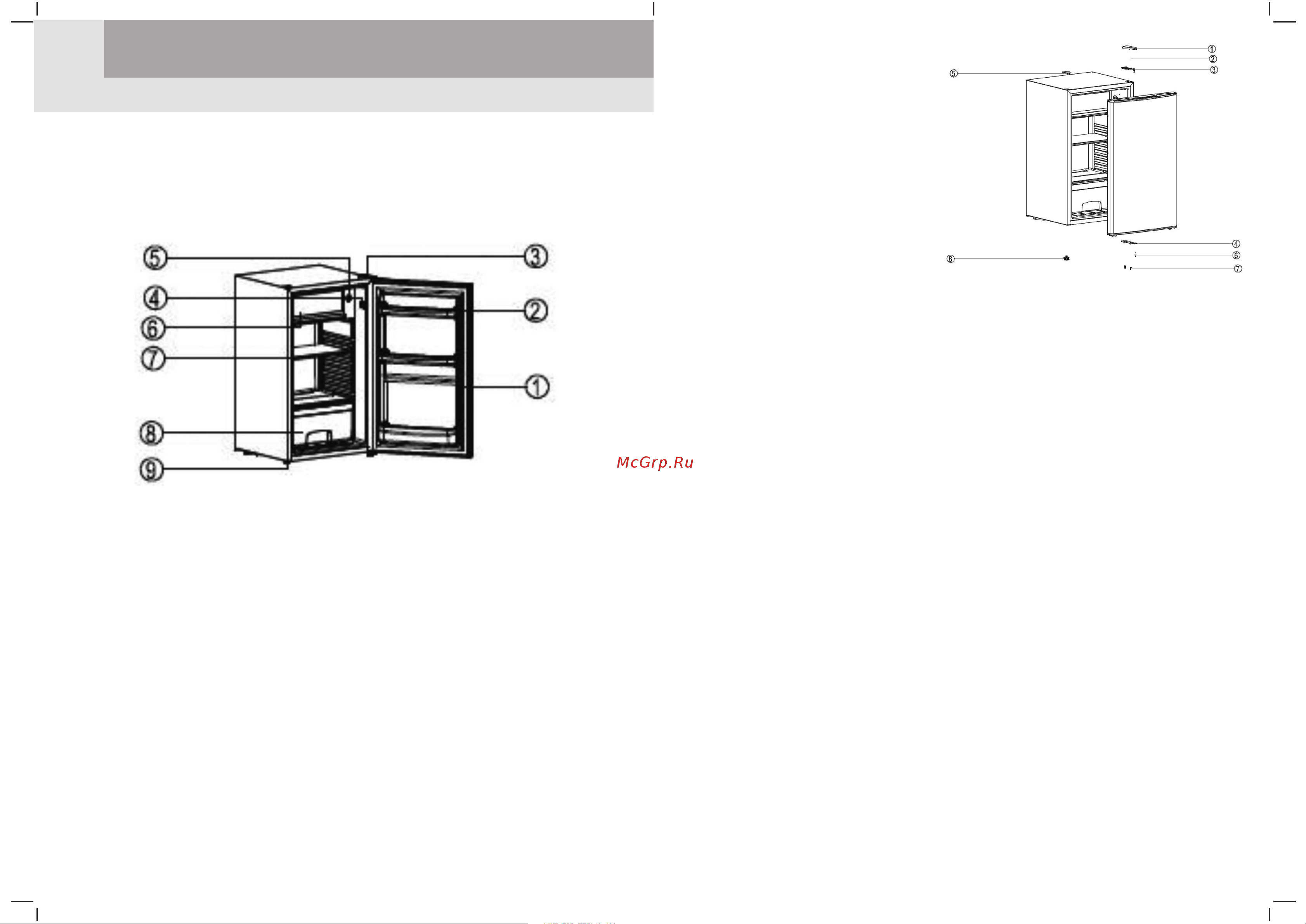

Für die Typen SR 140, SR 140S, SR 140BS
1. Tür
2. Türfach
3. oberes Türscharnier
4. Lichtschalter
5. Thermostat
Gebrauchs- und Montageanweisung
6. Tür für Gefrierfach
7. Regalboden
8. Gemüseschubfach
9. einstellbare Füße
2. Wichtige Hinweise
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien.
Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit
notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der
menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf
keinen Fall in den Restmüll. Nutzen Sie stattdessen die von Ihrer Kommune
eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und
elektronischer Altgeräte.Achten Sie darauf, dass die Rohrleitungen Ihres
Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen
Entsorgung nicht beschädigt werden.
So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im
Kompressor befindliche Öl nicht in die Umwelt entweichen kann.
7. Türanschlag wechseln
1. Türscharnierkappe
2. Türscharnierschrauben
3. Oberes Türscharnier
4. Unteres Türscharnier
5. Steckknopf
6. Kurzer Gerätefuss
7. Türscharnierbolzen
8. Verstellbarer Gerätefuss
9. Abdeckstöpsel
Die Gerätetür kann sowie rechts-, als auch linksseitig montiert werden.
Sollten Sie den Türanschlag wechseln wollen, folgen Sie bitte den nachfolgenden
Hinweisen.
Bitte achten Sie darauf, dass Sie alle demontierten Teile gut verwahren, da sie Für die
Neuinstalation der Tür benötigt werden.
Tür demontieren
- Entfernen Sie die obere Scharnierkappe (1).
- Nehmen Sie einen scharfen Gegenstand und hebeln Sie die Steckknöpfe (5) heraus.
- Drehen Sie die beiden Kreuzschlitzschrauben (2), welche das obere Scharnier (3)
mit dem Gehäusedeckel rechts oben verbindet, heraus.
- Heben Sie nun vorsichtig die Tür heraus und stellen sie auf eine gepolsterte
Unterlage, damit die Oberfläche nicht zerkratzt.Umsetzen der Befestigungen
- Entfernen Sie den Abdeckstöpsel (9) und drücken diesen fest in die Öffnung auf der
rechten Seite.
- Entfernen Sie die beiden Bolzen (7), mit denen das untere rechte Scharnier (4)
befestigt ist.
- Entfernen Sie den linken, verstellbaren Gerätefuss (8) und setzen ihn auf der rechten
Vorderseite unten ein. Tür montieren
- Setzen Sie die Tür links ein und achten Sie darauf, dass der Bolzen richtig in der
unteren Führungsbuchse im Rahmen eingesetzt ist.
- Montieren Sie das obere Scharnier (3) nun oben links und achten Sie darauf, dass der
Bolzen richtig in der oberen Führungsbuchse im Rahmen eingesetzt ist.
- Befestigen Sie das untere linke Scharnier (4) nur lose und ziehen die Bolzen nicht fest,
bevor die Tür geschlossen und ausgerichtetist.
- Setzen Sie nun die Steckknöpfe (5) auf die offenen Öffnungen auf der rechten Seite.
- Setzen Sie die obere Scharnierkappe (1) wieder auf das Scharnier.
