103
EE
4. AUTOMAATIKA ELEMENDID
Elektriühendusi tohivad teostada ainult kvalitseeritud elektrikud järgides siduvaid juhiseid, mis tulenevad:
● töötervishoiust ja tööohutusest;
● paigaldamisjuhistest;
● iga automaatikaelemendi tehnilisest dokumentatsioonist.
TÄHELEPANU! Enne paigaldamise ja süsteemiga ühendamise alustamist tuleb automaatikaelementidega tarnitud originaaldokumendid läbi lugeda.

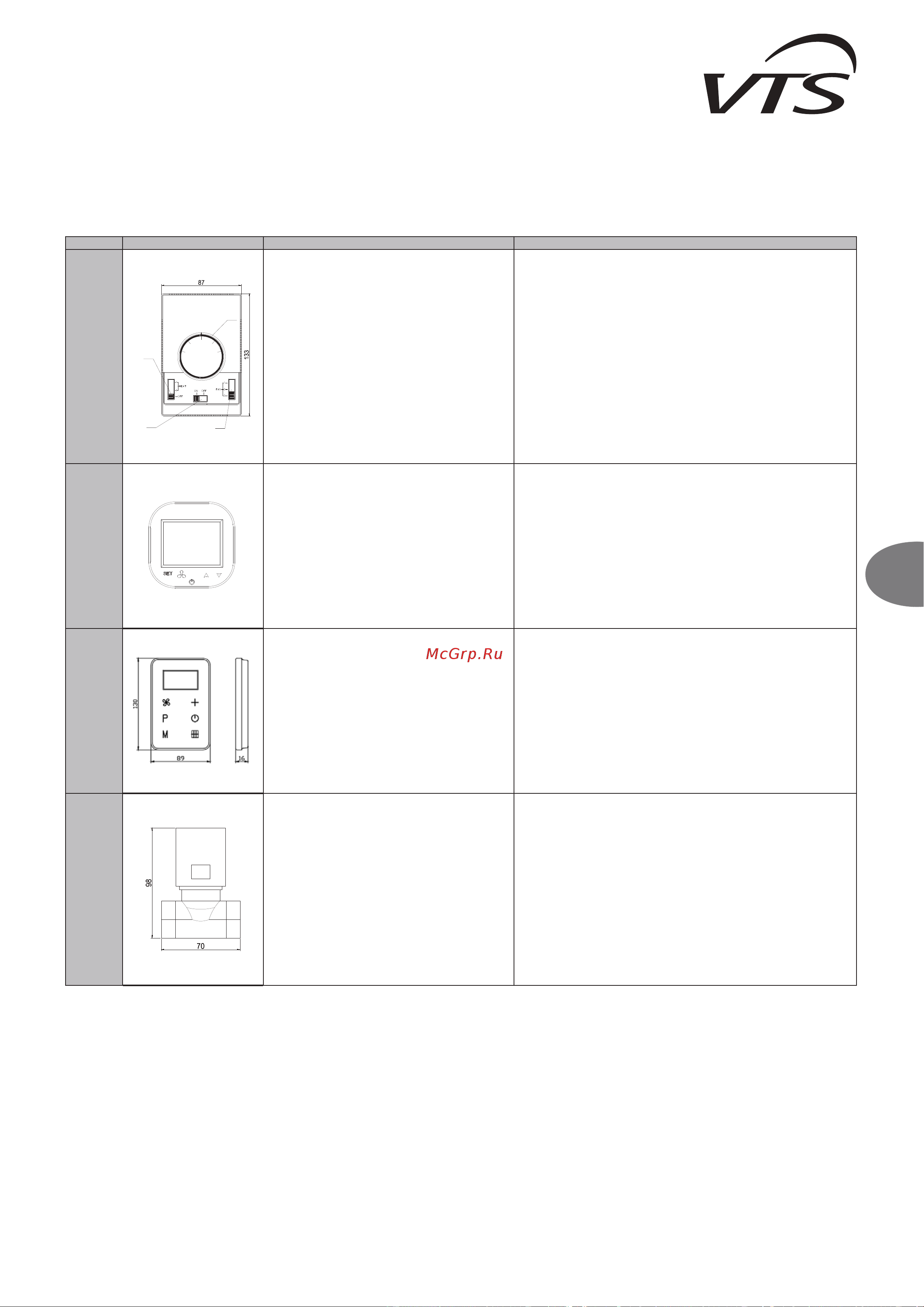

MUDEL SKEEM TEHNILISED ANDMED KOMMENTAARID
SEINALE PAIGALDATAV
WING/VOLCANO JUHTSEADE
10
25
15
20
30
1
2
3
4
SEINALE PAIGALDATAV WING/VOLCANO JUHTSEADE
● toitepinge: 220-240 VAC
● lubatav algvool: 6(3A)
● Reguleerimisvahemik: 10-30°C
● Reguleerimistäpsus: +/- 1°C
● Kaitsetase: IP 30
● paigaldamismeetod: krohvitud seintele
● Töökeskkonna parameetrid: -10 kuni +50°C
● Kasutatakse kõigi sarja WING kardinatüüpide juhtimiseks.
- 1 – küttelüliti, 2 – pealüliti, 3 – termostaadisõlm, 4 – ventilaatori kiiruse
lüliti. Vesiküttega kardina küttelüliti juhib klapile paigaldatud kolme käituri
tööd, samas kui elektrilise kardina puhul paneb see tööle elektrilised
kütteelemendid. Sisseehitatud termostaat lülitab kardina kütte automaatselt
välja vastavalt seadistatud temperatuurile:
- look 2–5 – ventilaatori talitluse ja kütte reguleerimine vastavalt termostaadi
seadistusele; selle lahenduse korral juhib termostaat kogu seadme tööd;
- look 4–5 – ventilaatori talitluse juhtimine termostaadi seadistusest
sõltumatult.
● Üks seinale paigaldatud WING/VOLCANO juhtseade toetab maksimaalselt.
● Ühenduskaabli maksimaalne pikkus kardina ja programmeerimisseadme vahel
on 100 m.
● Ühendamiseks on soovitatav kasutada kaablit, mille suurus on vähemalt
5 x 1 mm
²
või 6 x 1 mm
²
sõltuvalt ühendamisviisist (vt skeeme)
● Automaatikaelementide joonistel on kujutatud näidistooted.
Juhtseade ei ole kardina osa. See on lisavarustusse kuuluv seade, mille
saab asendada mistahes programmeerimisseadmega või lülitiga, mis vastab
standardile 60335.
SEINALE PAIGALDATAV
JUHTPANEEL HMI WING EC
VTS: 1-4-2801-0155
HMI-WING EC
● Seadme juhtimine: puutetundlikud nupud
● Toitevool: 230 V vv
● Temperatuuri mõõtmine: -10 °C ... +99 °C ; NTC10K
● Väljundid:
- 1 analoogväljund 0–10 V (8 bitti, Imax = 20 mA)
- 2 releeväljundit (250 VAC, AC1 500 VA dla 230 VAC)
● Side: Modbus RTU
● Töökeskkonna parameetrid: temperatuur: 0–60 °C,
õhuniiskus: 10–90% ilma kondenseeruva auruta
● Kaitsetase: IP20
● Mõõdud: 86 mm x 86 mm x 17 mm
● kasutatakse kõigi WING EC õhkkardinatüüpide juhtimiseks
● puutetundlik juhtpaneel
● pealüliti (SISSE/VÄLJA)
● EC-mootoriga kolmeastmeliselt reguleeritav ventilaatori kiirus
● sisseehitatud termostaat koos nädalaprogrammi võimalusega
● pideva töö režiim
● kütte- ja ventilatsioonifunktsioon
● kolmeastmeline reguleeritav küttevõimus
● ühendus RS 485 ja protokoll ModbusRTU
● Elektrikaablite soovitatavad ristlõiked:
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Ukseandur: 2x0,5 mm² LIYCY
- RS 485: 2x0,75 mm² LIYCY
SEINALE PAIGALDATAV
JUHTPANEEL
HMI-WING EC
HMI-WING EC
● Seadme juhtimine: puutetundlikud nupud
● Toitevool: 230 V vv
● Temperatuuri mõõtmine: -10 °C ... +99 °C ; NTC10K
● Väljundid:
- 1 analoogväljund 0–10 V (8 bitti, Imax = 20 mA)
- 2 releeväljundit (250 VAC, AC1 500 VA dla 230 VAC)
● Sisendid: 1 digitaalne „kuivkontakt”, Imax = 20 mA
● Side: Modbus RTU
● Töökeskkonna parameetrid: temperatuur: 0–60 °C,
õhuniiskus: 10–90% ilma kondenseeruva auruta
● kasutatakse kõigi WING EC õhkkardinatüüpide juhtimiseks
● puutetundlik juhtpaneel
● pealüliti (SISSE/VÄLJA)
● EC-mootoriga kolmeastmeliselt reguleeritav ventilaatori kiirus
● sisseehitatud termostaat koos nädalaprogrammi võimalusega
● pideva töö režiim
● kütte- ja ventilatsioonifunktsioon
● kaheastmeliselt reguleeritav küttevõimus
● ühendus RS 485 ja protokoll ModbusRTU
● Elektrikaablite soovitatavad ristlõiked:
- L, N: 2x1 mm
²
- H1, H2: 2x1 mm
²
- AO, GND: 2x0,5 mm
²
LIYCY
- Ukseandur: 2x0,5 mm
²
LIYCY
- RS 485: 3x0,75 mm
²
LIYCY
KÄITURIGA KAHEKÄIGUVENTIIL
KAHEKÄIGUVENTIIL
● Lõppmuhvi diameeter: 3/4”
● Käitamisrežiim: kahekäiguline ON/OFF
● Maksimaalne diferentsiaalsurve: 90 kPa
● Surveklass: PN 16
● Kvs voolhulk: 4,5 m
³
/h
● Soojuskanduri maksimaalne temperatuur: 105°C
● Käitamiskeskkonna parameetrid: 0 kuni 60°C
VENTIILIKÄITUR
● Energiatarve: 1 W
● Toitepinge: 230 VAC +/-10%
● Sulgumis-/avanemisaeg: 180/180 s
● Asend toitepingeta: suletud
● Kaitsetase: IP54
● Käitamiskeskkonna parameetrid: 0 kuni 60°C
● Tagastustorustikku on soovitatav paigaldada kahekäiguventiil.
Automaatikaelementide joonistel on kujutatud näidistooted.
● Toitevõrku ühendamiseks on soovitatav kasutada kaablit, mille suurus on
vähemalt 2x0,75 mm
²
.
Automaatikaelementide joonistel on kujutatud näidistooted.
TÄHELEPANU! Kui on vaja kasutada juhtautomaatika lisaelementide (termostaat, ukselüliti, seinale paigaldatav juhtseade) kaableid, tuleks viimased paigaldada eraldi kaablikanalistesse,
mitteparalleelselt toitekaablitega.
5. KÄIVITAMINE, KASUTAMINE, HOOLDAMINE
5.1. KÄIVITAMINE/KASUTUSELEVÕTMINE
● Enne paigaldus- või hooldustöid ühendage seade toitevõrgust lahti ja välistage juhusliku sisselülitamise võimalus.
● Hüdraulikasüsteemis on soovitatav kasutada ltreid. Enne hüdrovoolikute (eriti toitevoolikute) ühendamist on soovitatav süsteemi puhastada/pesta, lastes mõne liitri vett välja voolata.
● Õhutusklappe on soovitatav kasutada süsteemi kõige kõrgemas punktis.
● Sulgeklapid on soovitatav paigaldada vahetult seadme järele juhuks, kui tekib vajadus seade lahti monteerida.
● Kõik kaitseseadmed tuleb paigaldada enne, kui surve suureneb, maksimaalne lubatud survenäitaja on 1,6 MPa.
● Hüdraulikaühendustel ei tohi olla pingeid ega koormust.
● Enne seadme esmakordset käivitamist tuleb kontrollida hüdraulikaühenduste korrektsust (äravoolukanali, kogumistorude lekkekindlus, liitmike paigaldamise korrektsus).
● Enne seadme esmakordset käivitamist on soovitatav kontrollida (automaatikaseadmete, võrgutoite) elektriühendusi. Soovitatav on kasutada täiendavat seadmevälist rikkevoolukaitset.
TÄHELEPANU! Kõik ühendused tuleb teostada vastavalt tehnilistele dokumentidele ja automaatikaseadmetega tarnitud dokumentidele.
