ITA
134
WING W100-200
WING E100-200
WING C100-200
IMPORTANTE! La potenza di riscaldamento deve essere regolata in base alla temperatura all'interno della stanza, così come la forza e la direzione del usso in uscita. Il criterio principale
per la regolazione della potenza di riscaldamento è la temperatura all'interno della stanza in prossimità della porta. Deve essere utilizzato un termostato ambientale, WING 100-200 attiva la
modalità di riscaldamento, a seconda della temperatura impostata.
IMPORTANTE! Si prega di considerare ulteriori fattori che inuenzano il funzionamento del dispositivo.
Fattori che hanno un effetto negativo sul funzionamento della cortina Fattori che hanno un effetto positivo sul funzionamento della cortina
porte o nestre che sono costantemente aperte nella stanza, che creano riscontro presenza di tende, tetti ecc sul lato esterno della porta
accesso costantemente aperto alle scale, accessibili attraverso la stanza, il riscontro
dovuto al camino
uso di porte girevoli

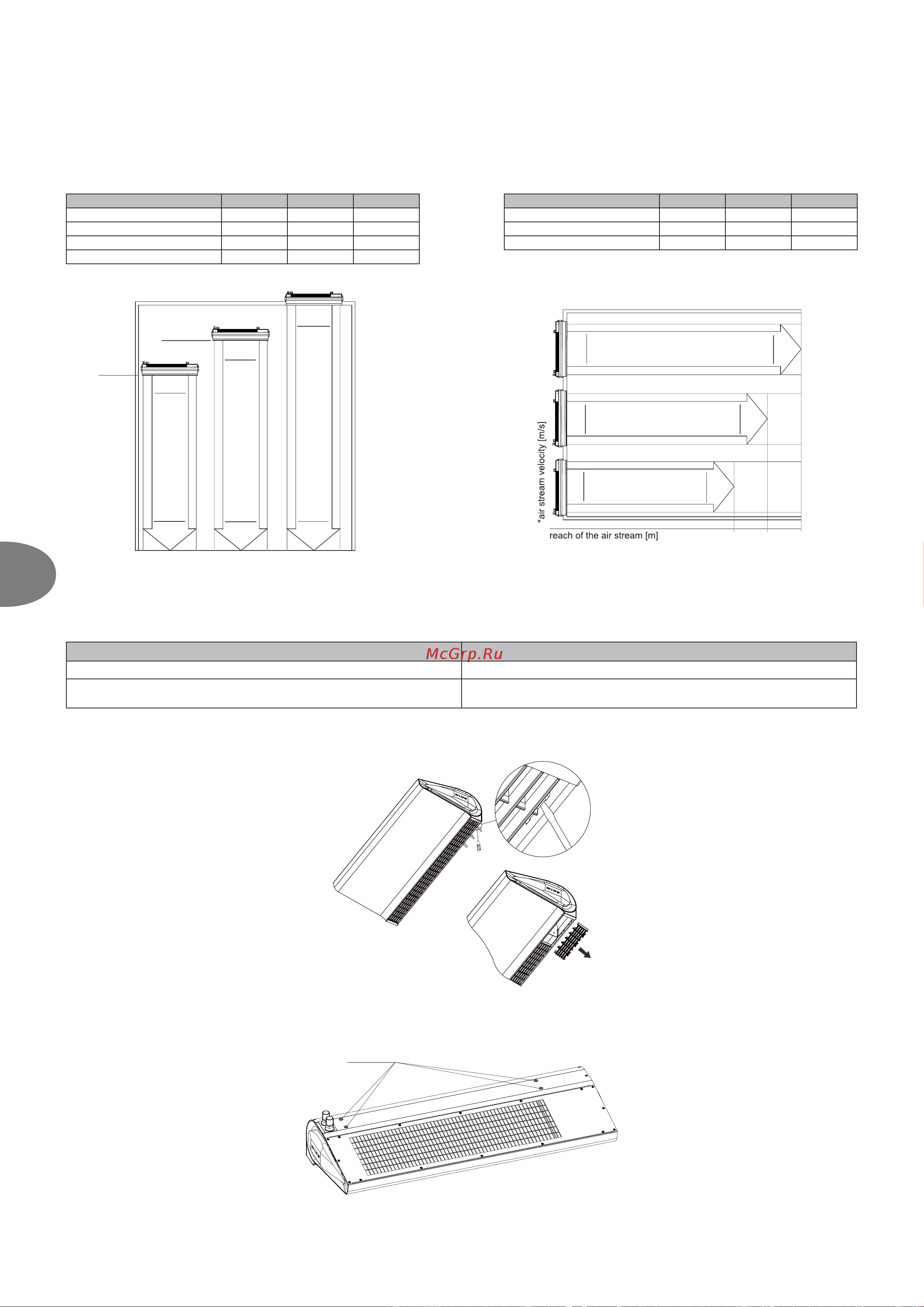

3.1. MONTAGGIO / SMONTAGGIO DELLA GRIGLIA DI SCARICO
Per smontare la griglia di scarico occorre utilizzare un cacciavite per levare leggermente gli agganci e tirarli verso il basso. Una volta il dispositivo è montato e allacciato alla rete elettrica,
montare i coperchi ancorandoli sugli agganci.
3.2. MONTAGGIO DEL DISPOSITIVO
Per il montaggio diretto utilizzare le boccole lettate (M8) nell’involucro superiore della barriera.Per il montaggio diretto utilizzare le boccole lettate (M8) nell’involucro superiore della barriera.Per il
montaggio diretto utilizzare le boccole lettate (M8) nell’involucro superiore della barriera.
M8
IMPORTANTE! La distanza minima tra l'unità e il softto dovrebbe essere 0,1 m.
Portata del getto d'aria - altezza di montaggio
- installazione orizzontale: WING W, E, C
velocità del ventilatore III II I
Altezza di montaggio [m]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING E100, E150, E200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
velocità del ventilatore III II I
larghezza della porta [m]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
- installazione verticale: WING W, C
H1 H2 H3
5-7 m/s* 7-9 m/s* 9,6-11 m/s*
2,2 m/s*
2,3 m/s*
2,3 m/s*
H1
H2
H3
height of assembly [m]
*air stream velocity [m/s]
5-7 m/s*
7-9 m/s*
2,2 m/s* 2,3 m/s* 2,3 m/s*
9,6-11 m/s*
