3. КОМПЛЕКТ ПОСТАВКИ
Таблица 2
Наименование
Количество, шт.
ПЭК-400П
ПЭК-400П с дверцей
основной модуль
дополнительный
модуль (2, 3 ярус)
1
Печь электрическая конвейерная для пиццы ПЭК
1
2
Дистанционная опора М8
2
3
Поддон без выреза
2
-
4
Поддон с вырезом
-
2
5
Крыша
1
-
6
Подставка с утеплителем
1
-
7
Нога опорная М10
4
-
8
Упаковка
1
9
Руководство по эксплуатации
1
10
Инструкция пользователя
1
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Функционирование изделия основано на распределении высокоскоростных потоков
горячего воздуха над/под движущимся по конвейеру продуктом.
Изделие состоит из (см. Рис. 4):
ПОДСТАВКА. В стационарном исполнении имеет регулируемые по высоте
ножки и изоляционный материал. Служит для установки изделия на опорную
поверхность (стол и т.п.).

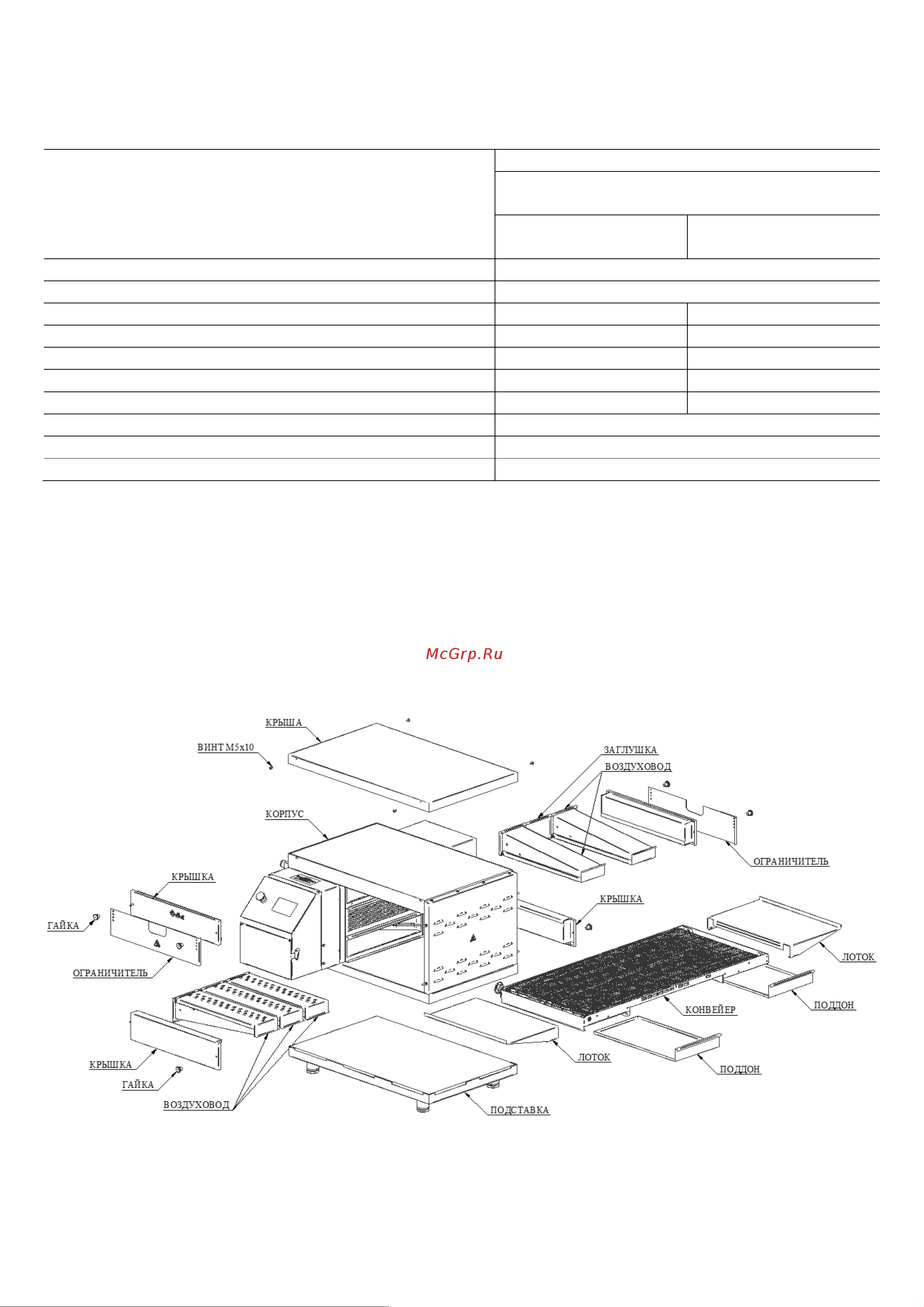

Рис. 4 - Состав изделия
КОРПУС. В нем установлены: двигатели наддува, изолированные от системы
каналов (для горячего воздуха); крыльчатки, для нагнетания горячего воздуха;
вентилятор охлаждения; мотор-редуктор конвейера; трубчатый нагреватель; аварийный
