Рис. 4

8.5. ПЕРЕНАСТРОЙКА НА ДРУГОЙ ТИП ГАЗА

Перенастройка изделия на другой тип газа осуществляется специалистами

сервисной службы.

В том случае, если возникает необходимость перенастройки изделия под

иной тип газа, например, с сжиженного газа на природный газ, или наоборот,

необходимо выполнить замену форсунки “3” (рис.3), пилотной форсунки "3" (рис.

5), провести регулировку подачи первичного воздуха (см. раздел 8.3) и выставить

минимальное пламя (см. раздел 8.4).

Диаметр форсунки приведен на самой форсунке в сотых долях миллиметра.

Для замены форсунки горелки необходимо выполнить операции раздела 8.3.

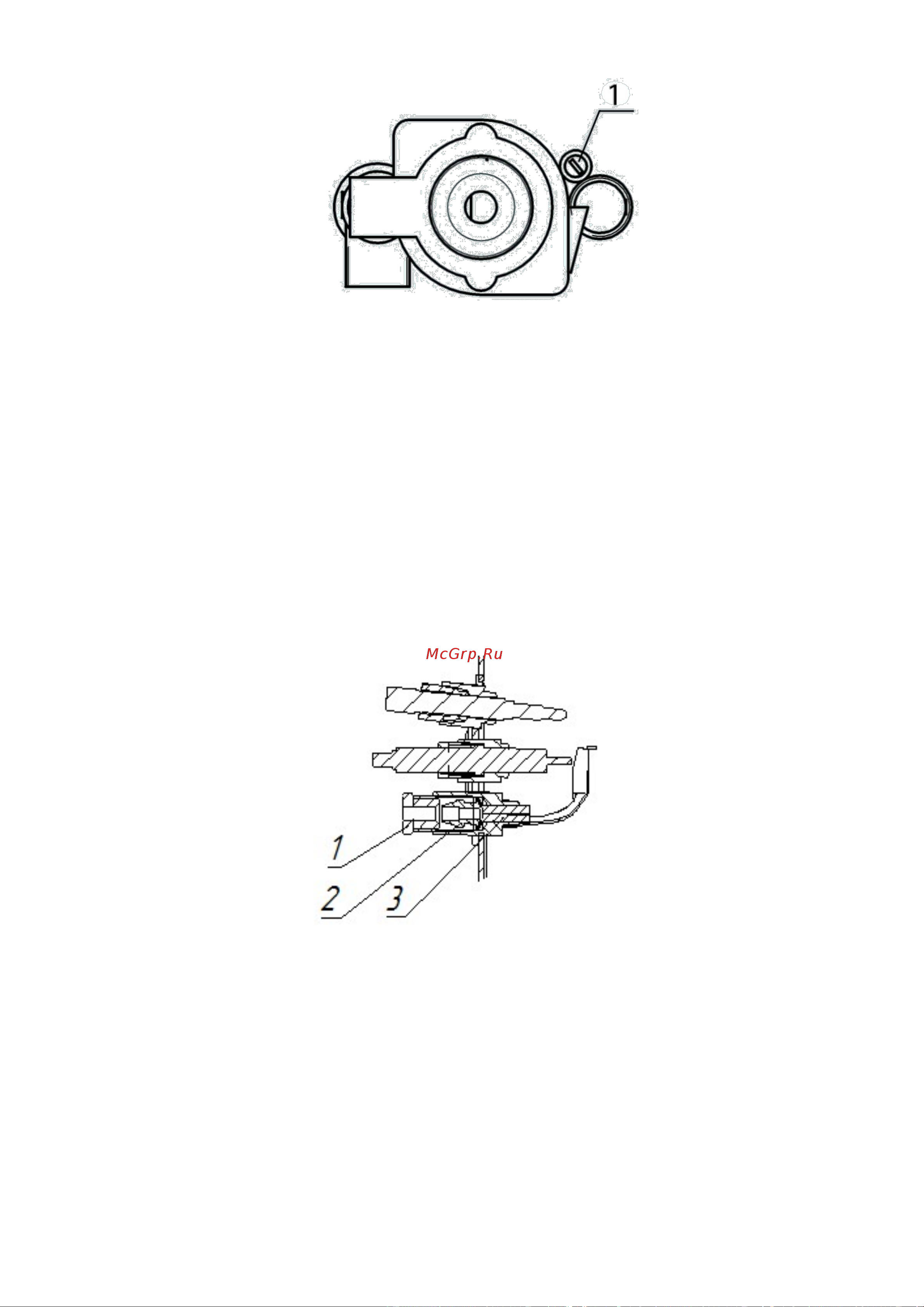

Рис. 5

1 - штуцер, 2 - конусная уплотнительная втулка, 3 - пилотная форсунка.

Для замены пилотной форсунки запальной горелки (рис. 5) необходимо

разобрать её, для чего нужно отвернуть штуцер "1" (рис. 5), вынуть конусную

уплотнительную втулку "2" и пилотную форсунку "3". Заменить пилотную

форсунку в зависимости от используемого типа газа. Сборка производится в

обратном порядке.
