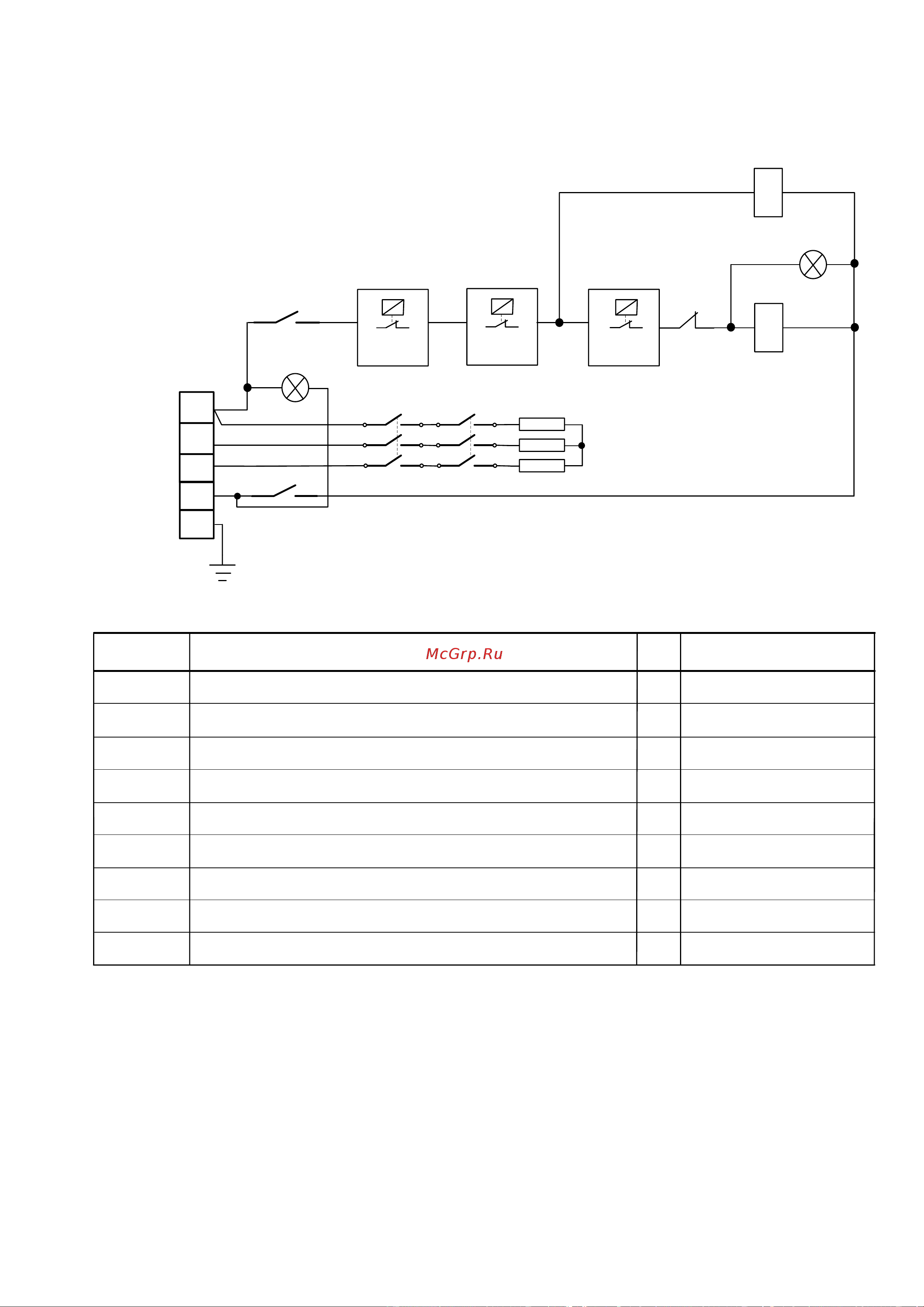

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
ЭФК-40/1Н
SQ1
Поз.
Обозн.
Наименование
Кол.
Примечание
3
2
1
ТЭН265-145-7.5/2.5 S220 ГОСТ19108-81
1
1
1
Светосигнальная арматура
SK1
Х1
HL1, HL2
Выключатель конечный МП2102
SK2
Термовыключатель EGO 55.13549.140
Блок КБ63(5) ТУ3424-003-03965778-97
Терморегулятор EGO 55.13039.310
КМ1, КМ2 2
Контактор NC1-1810
X1
SK1
1
С
SK2
SQ1
A
B
PE
N
C
1
С
КМ2
КМ1.1
ЕК1...ЕК3
HL2
1
3
5
2
4
6
ЕК1...ЕК3
Допускается замена элементов, не ухудшающие технические характеристики изделия
HL1
«Сеть»
SB1
Выключатель SINB 4MASK48N
1
SВ1.1
SВ1.2
1GOL6W 382/001
30-190 °C
220 °C
Влагостойкий
КМ2.1
1
3
5
1
С
1
SK3
Терморегулятор ТК24
190 °C
КМ1
SK3
Рис.3
