Abat ЛГ‑80/40К‑02 [10/25] А режим заполнения ванны при включении б режим заморозки
![Abat ЛГ‑80/40К‑02 [10/25] А режим заполнения ванны при включении б режим заморозки](/views2/1895817/page10/bga.png)
ЛГ-64/40К-01, ЛГ-64/40К-02, ЛГ-80/40К-01, ЛГ-80/40К-02 с.10

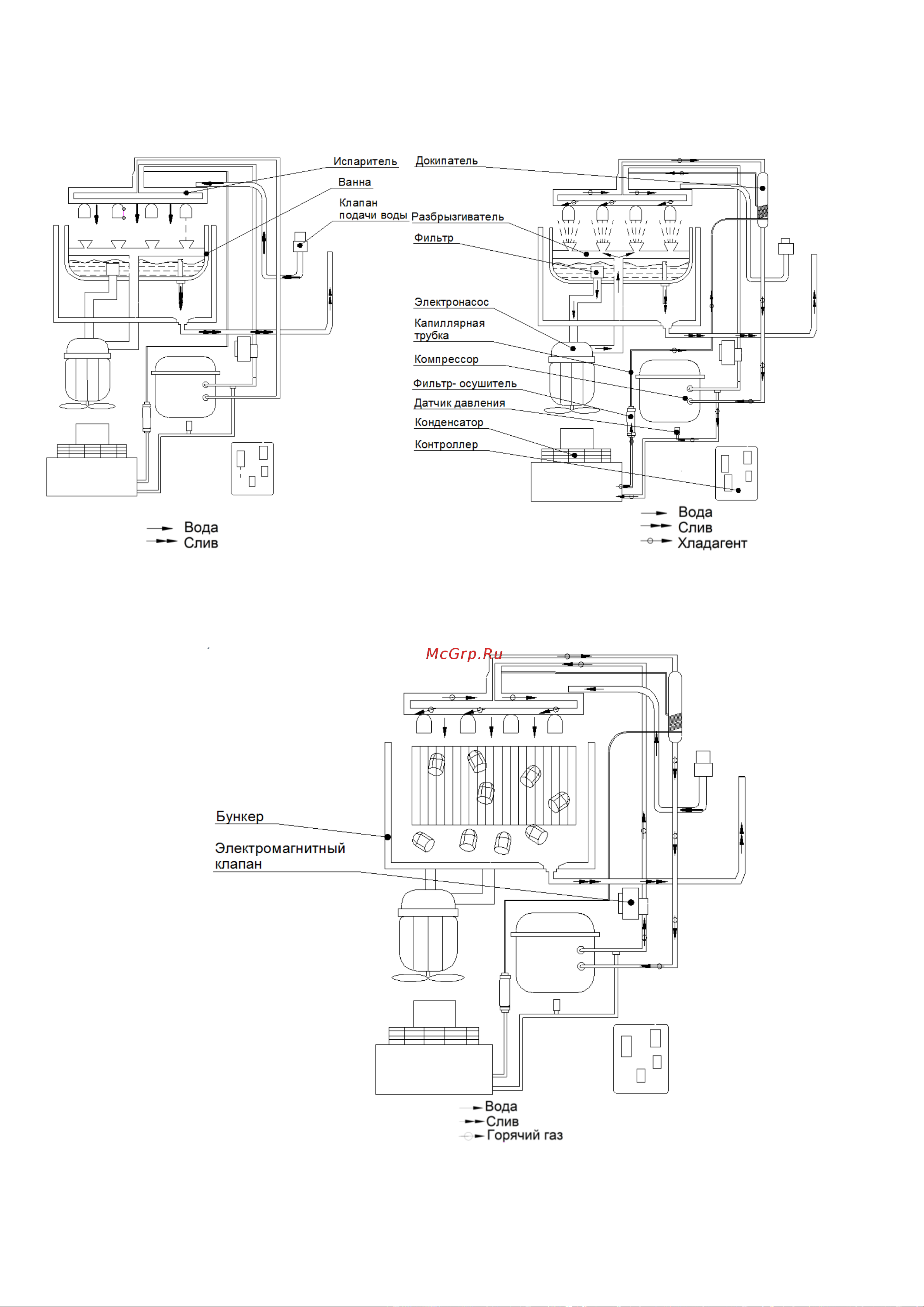

а) Режим заполнения ванны (при включении) б) Режим заморозки
в) Режим оттайки и выдачи льда
Рис. 6 Схема режимов работы льдогенератора ЛГ-64/40К-02, ЛГ-80/40К-02
