ЛГ-64/40К-01, ЛГ-64/40К-02, ЛГ-80/40К-01, ЛГ-80/40К-02 с.7

1 – Трубка датчика в испарителе

2 – Датчик испарителя

3 – Крыша

4 – Дверца

5 – Стенка боковая

6 – Шланг отвода воды в канализацию

7 – Стенка боковая

8 – Панель передняя

9 – Конденсатор

10 – Термостат

11 – Фильтр-осушитель

12 – Выключатель со световой индикацией

13 – Шланг подачи воды в конденсатор

14 – Испаритель

15 – Ванна

16 – Шланг подачи воды на испаритель

17 – Решетка

18 – Труба переливная

19 – Разбрызгиватель

20 – Шторка

21 – Трубка датчика в бункере

22 – Датчик бункера

23 – Щит

24 – Фильтр-сетка

25 – Труба подачи воды на разбрызгиватель

26 – Штуцер слива

27 – Клапан соленоидный

28 – Отделитель жидкости

29 – Щит монтажный

30 – Контроллер

31 – Реле

32 – Клапан оттайки

33 – Электронасос

34 – Компрессор

35 – Регулятор давления

36 – Бункер

37 – Труба забора воды в насос

36 – Реле давления

38 – Ножка

39 – Основание

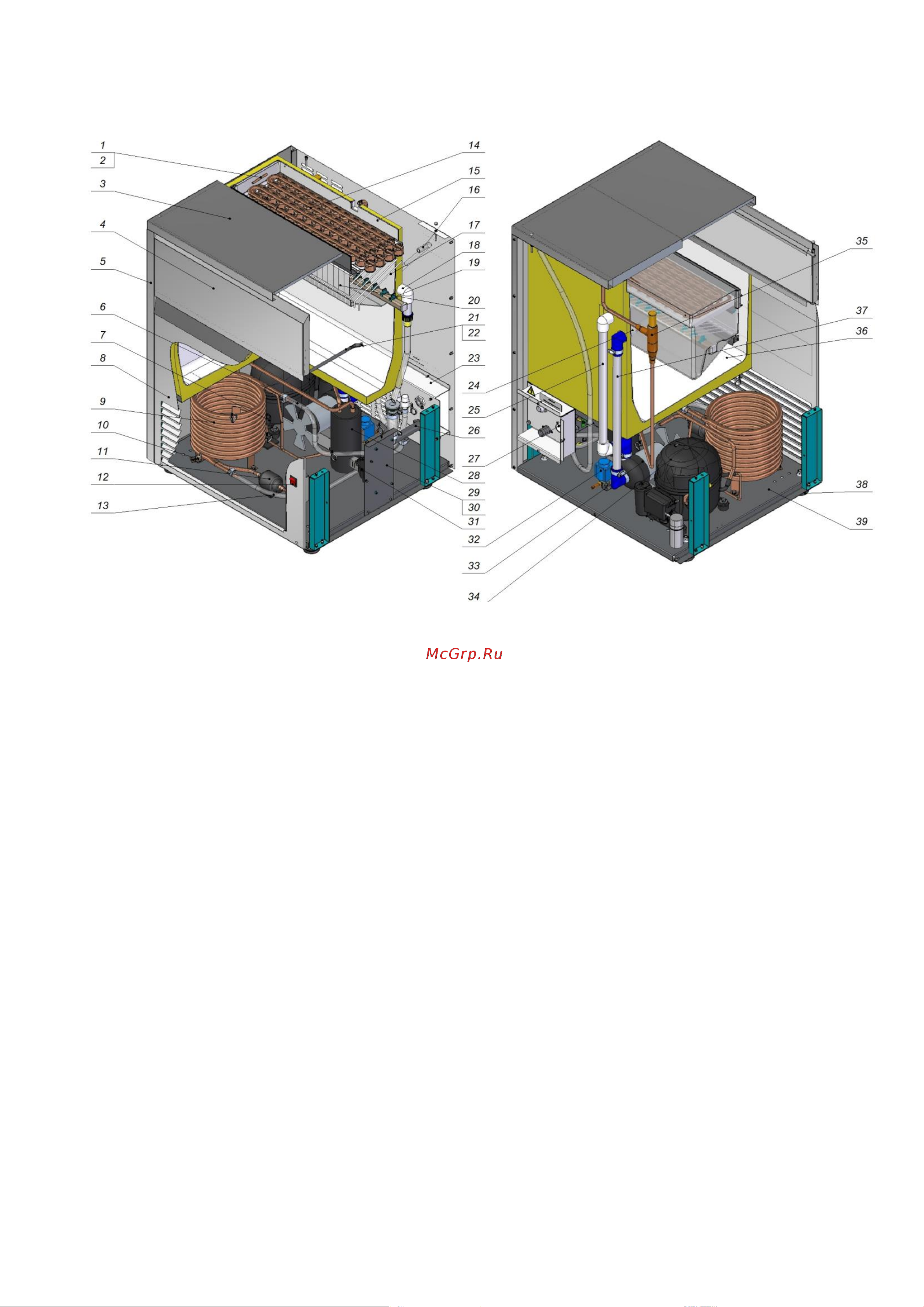

Рис. 3 Устройство льдогенератора ЛГ-80/40К-01
