Abat ЛГ‑80/40К‑02 [6/25] Рис 2 отличие льдогенератора лг 64 40к 02
![Abat ЛГ‑80/40К‑02 [6/25] Рис 2 отличие льдогенератора лг 64 40к 02](/views2/1895817/page6/bg6.png)

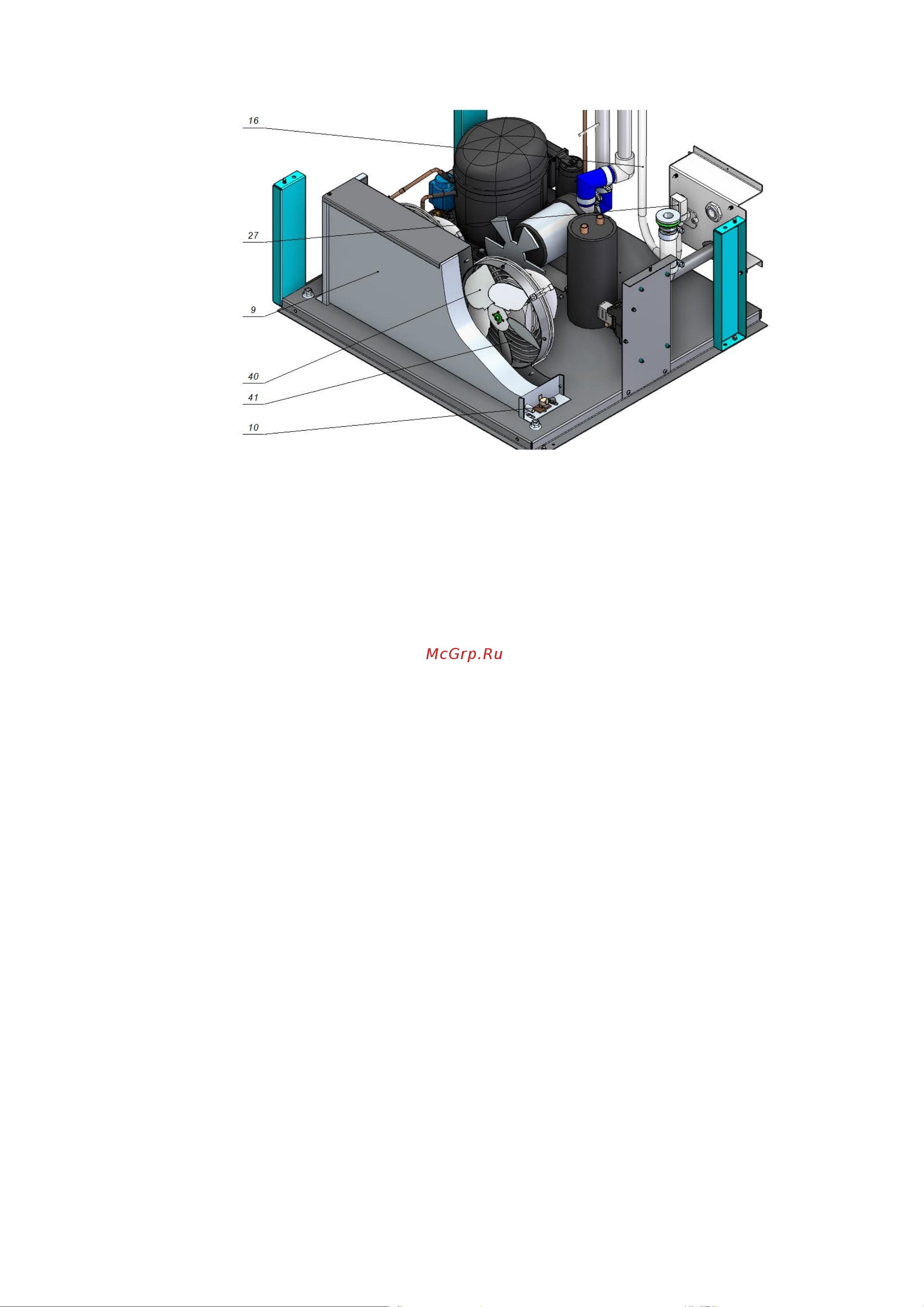

ЛГ-64/40К-01, ЛГ-64/40К-02, ЛГ-80/40К-01, ЛГ-80/40К-02 с.6
9 – Конденсатор
10 – Термостат
16 – Шланг подачи воды в испаритель
27 – Клапан соленоидный
40 – Решетки вентиляторов
41 – Вентиляторы
Рис. 2 Отличие льдогенератора ЛГ-64/40К-02
