Apach APZ03+VR4 203 VD [43/43] Холодильные витрины
![Apach APZ03+VR4 203 VD [43/43] Холодильные витрины](/views2/1897089/page43/bg2b.png)
ХОЛОДИЛЬНЫЕ ВИТРИНЫ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
S1: ДВУХПОЛЮСНЫЙ ВЫКЛЮЧАТЕЛЬ
СОМР: КОМПРЕССОР
М0: ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
ИСПАРИТЕЛЯ
МС: ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
КОНДЕНСАТОРА
ROOM NTC PROBE: NTC-ДАТЧИК ХОЛОДИЛЬНОЙ
КАМЕРЫ

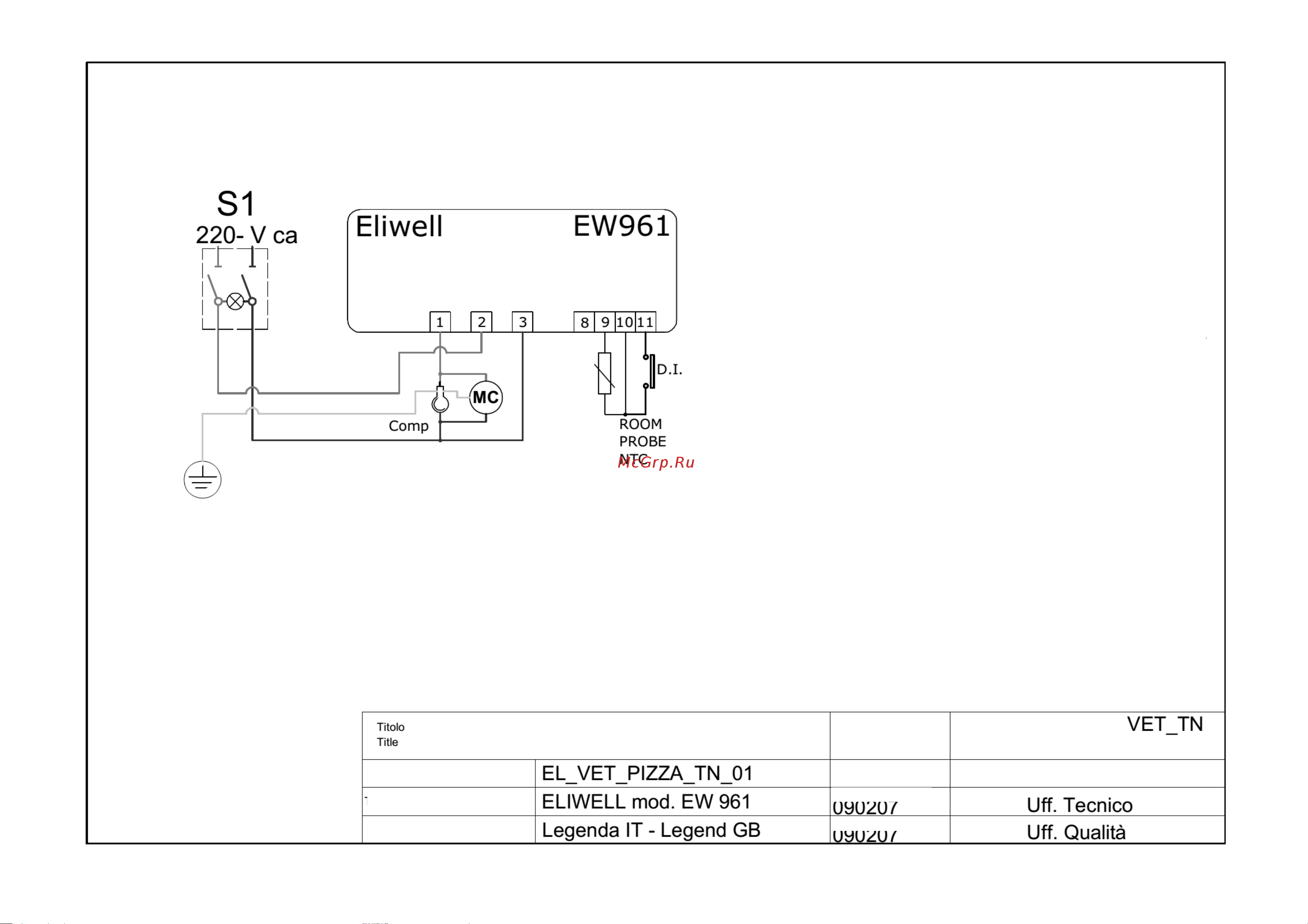

ЭЛЕКТРОМОНТАЖНАЯ СХЕМА
ВИТРИНА
Модель
№ чертежа
Контроллер
Изменения
Чертил
Проверил
Дата
Дата
