Apach SQ SA24 Монтажная схема онлайн
4

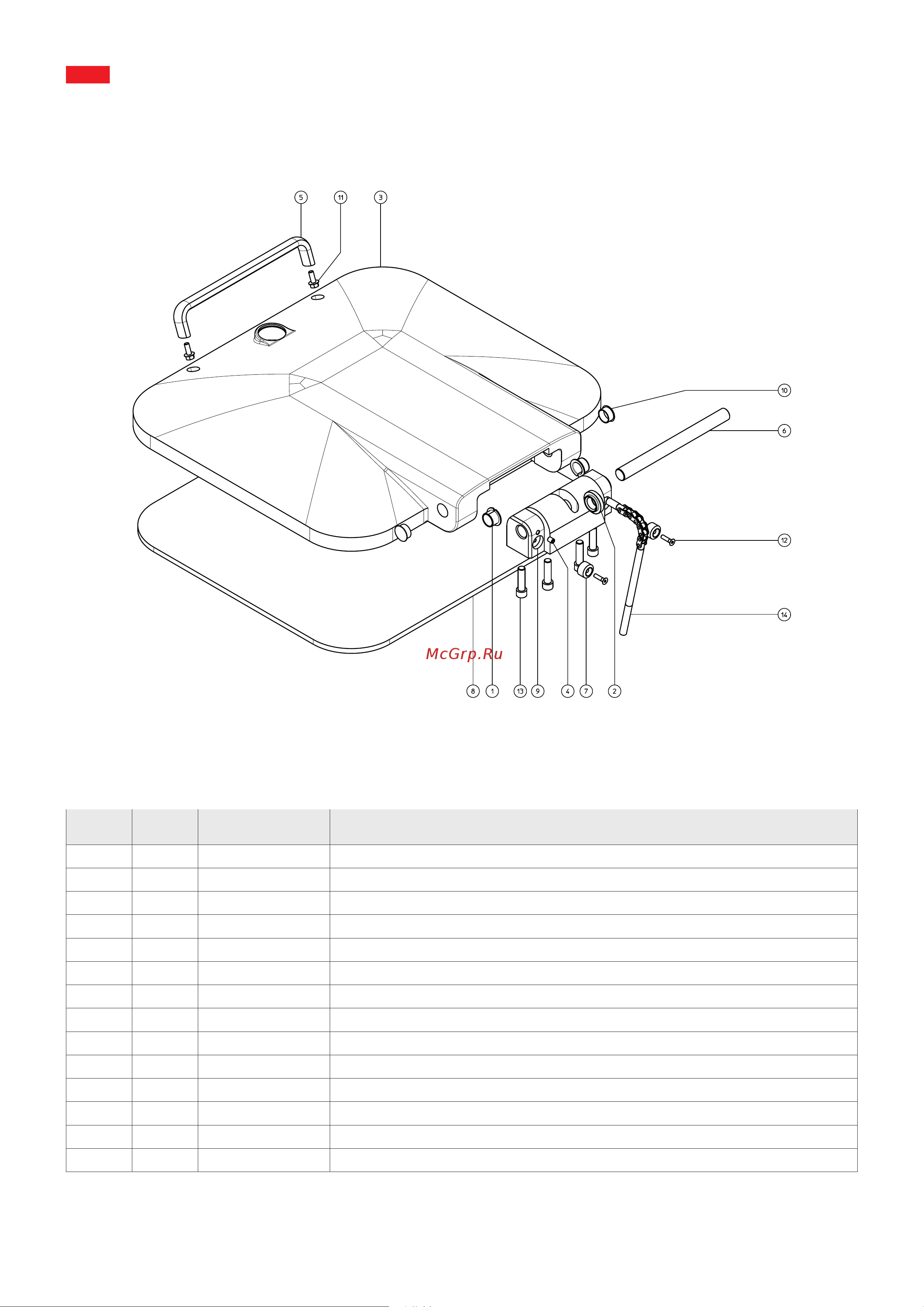

POSITION QUANTITY CODE DESCRIPTION
1 2 18072216 LATCH INSERT KF 22 15
2 1 33800031 CHAIN GUIDE
3 1 35050004 COVER
4 1 37010810 SCREW M8X10
5 1 43712630 HANDLE COVER
6 1 49410030 COVER PIN
7 2 50850029 STOPPER
8 1 50850039 COVER PLATE
9 1 61900041 LID SUPPORT
10 2 64920008 PLUG
11 2 69210820 SCREW M8X20 ZINC.
12 2 69270625 SCREW M6X25 INOX
13 4 69161245 SCREW M12X45 ZINC.
14 1 18100005 BALANCE CHAIN
COVER GROUP COD. CP000005
Содержание
- Cover group cod cp000005 1
- Cover lid cod ag000006 2
- Cover balancing cod bm000002 3
- Frame group cod tl000006 4
- Standard casing cod cr000003 5
- Removable pannels casing cod cr000005 6
- Rectangular basin group cod vs000007 7
- Divisions knife group cod tg000023 8
- Divisions knife group cod tg000019 9
- Divisions knife group cod tg000026 10
- Divisions knife group cod tg000024 11
- Divisions knife group cod tg000034 12
- Divisions knife group cod tg000043 13
- Divisions knife group cod tg000035 14
- Divisions knife group cod tg000040 15
- Double cut hooking group cod az000007 16
- 20 divisions knife group cod tg000022 17
- 24 div knife group cod tg000044 18
- 30 div knife group cod tg000027 19
- Round basin group cod vs000008 21
- Divisions knife group cod tg000026 22
- Divisions knife group cod tg000016 23
- Divisions knife group cod tg000031 24
- Exagonal basin 37 57 group cod vs000009 25
- 57 divisions knife group cod tg000029 26
- Exagonal basin 37 65 group cod vs000011 27
- 65 divisions knife group cod tg000020 28
- Exagonal basin 85 group cod vs000010 29
- 85 divisions knife group cod tg000032 30
- Rectangular small basin group cod vs000012 31
- S div knife group cod tg000037 32
- S divisions knife group cod tg000038 33
- Hydraulic system group 35
- Double cut hydraulic group 36
- Electrical group 37
- Electrical box ul csa 38
- Electrical box standard 39
