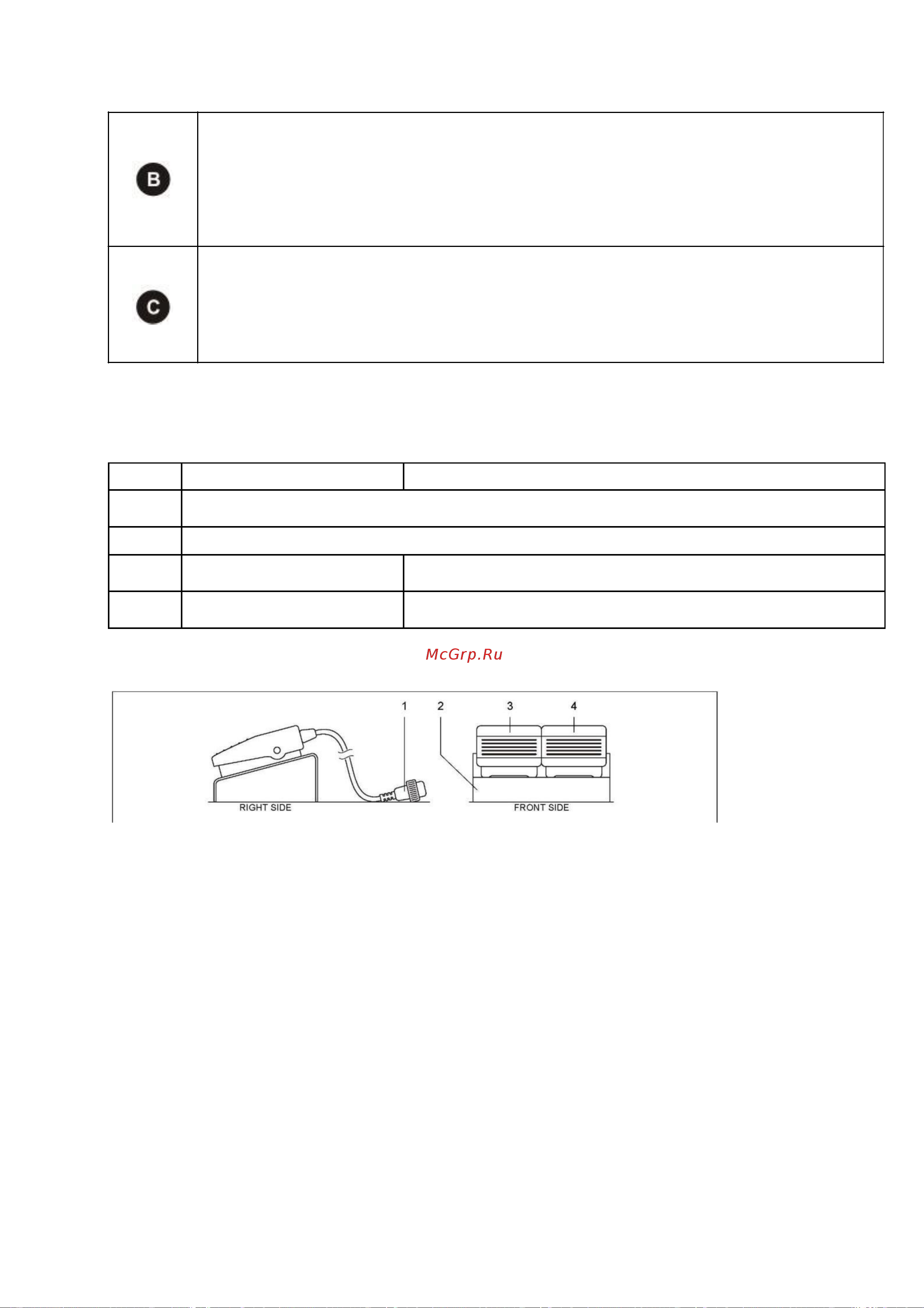

СТОЯ СПРАВА ОТ МАШИНЫ:
1) Использование валка;
2) Открытие или закрытие правой рабочей поверхности;
3) Открытие или закрытие выдвижной части правой рабочей поверхности;
4) Выгрузка готового теста.
СТОЯ СЛЕВА ОТ МАШИНЫ:
1) Открытие или закрытие левой рабочей поверхности;
2) Открытие или закрытие выдвижной части левой рабочей поверхности;
3) Погрузка теста для раскатки.
Таблица 13 (Места расположения авторизованных операторов)
6.2.- Панель педали изменения направления
Поз.
НАЗВАНИЕ
ФУНКЦИЯ
1
ШТЕПСЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К
РАЗЪЕМУ НА МАШИНЕ, ПРЕДНАЗНАЧЕННОМУ ДЛЯ ПАНЕЛИ С ПЕДАЛЬЮ
(рис. 2 - поз. 21)
2
ОПОРА ПАНЕЛИ С ПЕДАЛЬЮ
3
ЛЕВАЯ ПЕДАЛЬ
ПРИ НАЖАТИИ ЗАПУСКАЕТ ВРАЩЕНИЕ ВАЛКОВ В НАПРАВЛЕНИИ ПРОТИВ
ЧАСОВОЙ СТРЕЛКИ
4
ПРАВАЯ ПЕДАЛЬ
ПРИ НАЖАТИИ ЗАПУСКАЕТ ВРАЩЕНИЕ ВАЛКОВ В НАПРАВЛЕНИИ ПО
ЧАСОВОЙ СТРЕЛКЕ
Рис. 11 Панель педали изменения направления
Вид справа
Вид спереди
6.2.1- Панель управления
С места A (см. п. 6.1).
