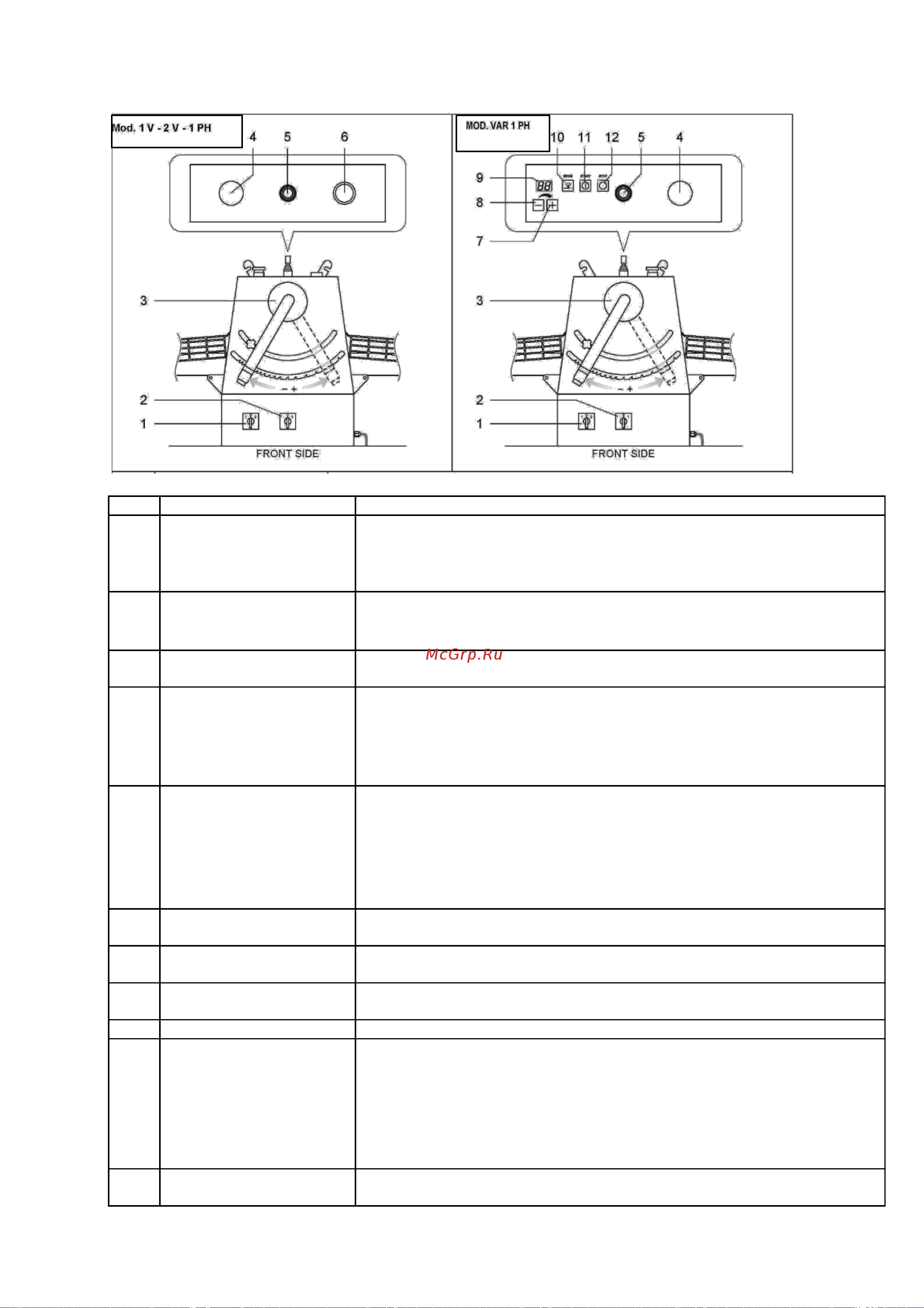

1S–2S–1Ф
VAR 1Ф
Вид спереди
Вид спереди
Поз.
НАЗВАНИЕ
ФУНКЦИЯ
3-позиционный
•
Поз. "0": Машина остановлена;
1
переключатель
•
Поз. "1": Выбор скорости "1";
"скорости"
(только для
•
Поз. "2": Выбор скорости "2";
мод. 2S)
2
2-позиционный
• Поз. "0": Отключение питания машины;
"главный" выключатель
• Поз. "1": Подача питания на машину.
3
Рычаг регулировки
Перемещение влево (+) увеличивает толщину теста, перемещение
"толщины"
вправо (-) уменьшает толщину теста.
Красная грибовидная
кнопка "аварийного
При нажатии во время работы останавливаем машину, но питание на
4
останова"
(для
панель все равно подается.
освобождения повернуть
по часовой стрелке)
• Левое положение: Раскаточные валки вращаются против
3-позиционный рычажок
часовой стрелки;
• Поз. "0": Раскаточные валки не вращаются;
5
"направление
• Правое положение: Раскаточные валки вращаются по часовой
вращения"
стрелке.
6
Черная кнопка пуска
При нажатии запускает цикл раскатки.
"START"
7
кнопка "+"
При нажатии увеличивает скорость вращения валков (отображается на
дисплее - поз. 6).
8
кнопка "-"
При нажатии уменьшает скорость вращения валков (отображается на
дисплее - поз. 6).
9
Дисплей
Отображает скорость от 0 до 60 об.
5-позиционная кнопка с
• Режим "0" (мигающий светодиод): Скорость регулируется с
помощью кнопок "+" (поз. 10) и "-" (поз. 11);
зеленым
• Режим "1" (непрерывное свечение): Скорость 15 об.;
10
светодиодом
• Режим "2" (непрерывное свечение): Скорость 30 об.;
• Режим "3" (непрерывное свечение): Скорость 45 об.;
указания режима
• Режим "4" (непрерывное свечение): Скорость 60 об.;
"MODE"
11
Кнопка пуска "START" с
При нажатии запускает машину (непрерывное свечение).
зеленым светодиодом
