Apach ASH600/1200 2S Инструкция по эксплуатации онлайн [8/27] 678064
![Apach ASH600/1200 2S Инструкция по эксплуатации онлайн [8/27] 678064](/views2/1897458/page8/bg8.png)

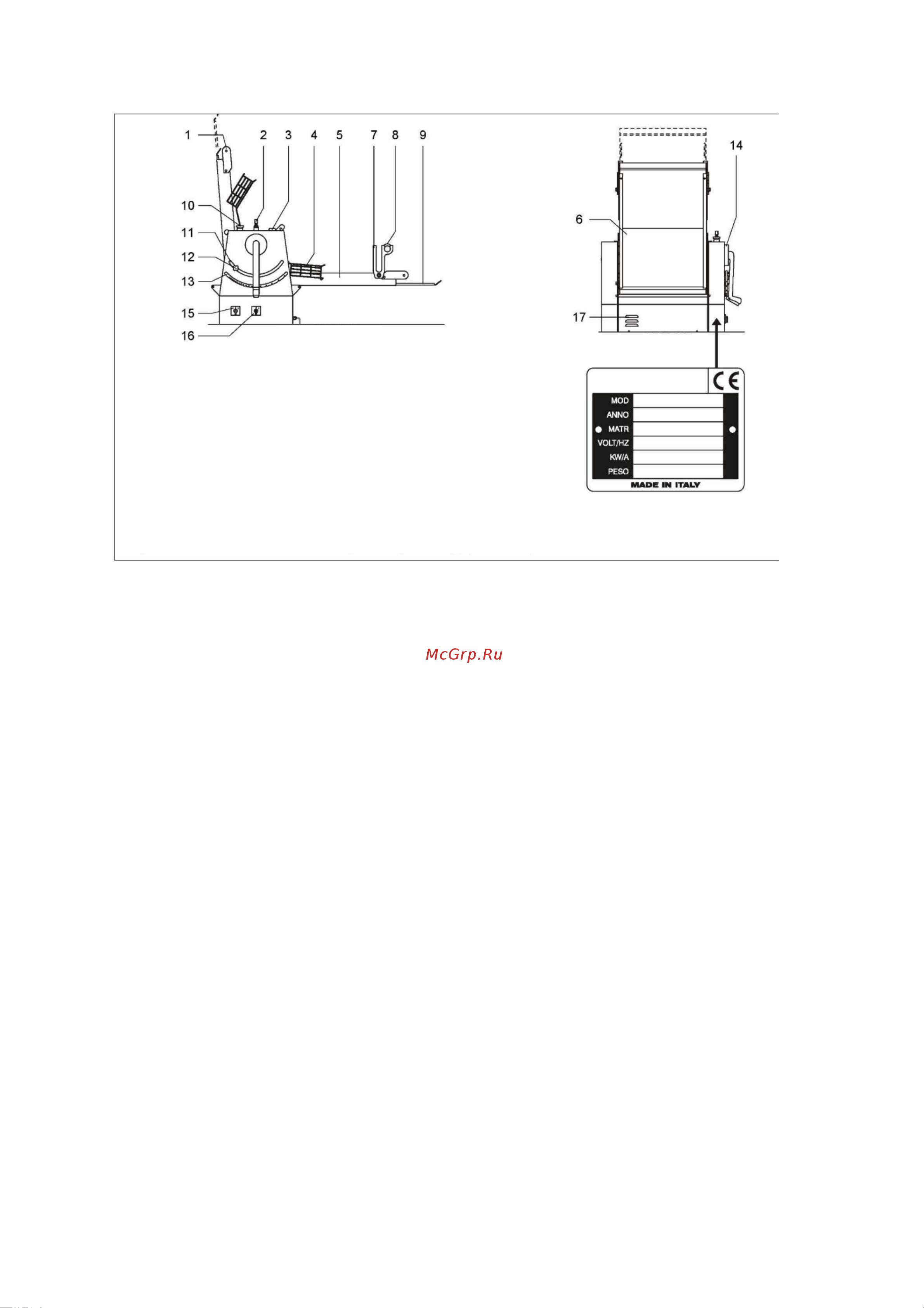

Вид справа
Вид слева
Рис. 1 (Названия основных компонентов)
Расшифровка:
1) Натяжитель ленты (лево-право)
2) Ручка управления
3) Кнопка "START"
4) Защитная решетка (лево-право)
5) Рабочая поверхность
6) Конвейерная лента
7) Держатель оси валка
8) Оси валка
9) Выдвижной сегмент (лево-право)
10) Кнопка аварийного останова
11) Подвижный сегмент
12) Ручка остановки подвижного сегмента
13) Зубчатая передача
14) Ручкa регулировки толщины
15) Переключатель скоростей (только модель 2S)
16) Главный выключатель
17) Защита электродвигателя
18) Тележка (опционально)
19) Защитная решетка (лево-право)
20) Подключение кабеля питания
