11
баллоны для сжиженного газа, будь то пустые или частично заполнены, не должны
устанавливаться или храниться в помещениях ниже уровня земли (подвалы и т. д.). Рекомендуется
также хранить в комнате только баллон, который в данный момент используется, следя за тем,
чтобы он не находился рядом с источниками тепла (духовки, камины, печи и т. Д.), Которые могут
повысить температуру баллона выше 50ºC.
Установка прибора
Газовые варочные панели подготовлены со степенью защиты от чрезмерного нагрева, поэтому
прибор можно устанавливать рядом со шкафами, при условии, что высота шкафов не превышает
высоту варочной панели. Для правильной установки варочной панели необходимо соблюдать
следующие меры предосторожности:
а) Варочная панель может быть расположена на кухне, в гостиной или столовой, но не в ванной
или душевой.
б) Мебель, стоящая рядом с панелью, которая выше нее, должна располагаться на расстоянии не
менее 110 мм от края панели.
Предусмотрены крепежные крюки, которые позволяют размещать варочная поверхность
варочной панели на рабочих поверхностях толщиной от 20 до 40 мм (см. Рис С). Для закрепления
варочной поверхности рекомендуется использовать все поставляемое крепление.

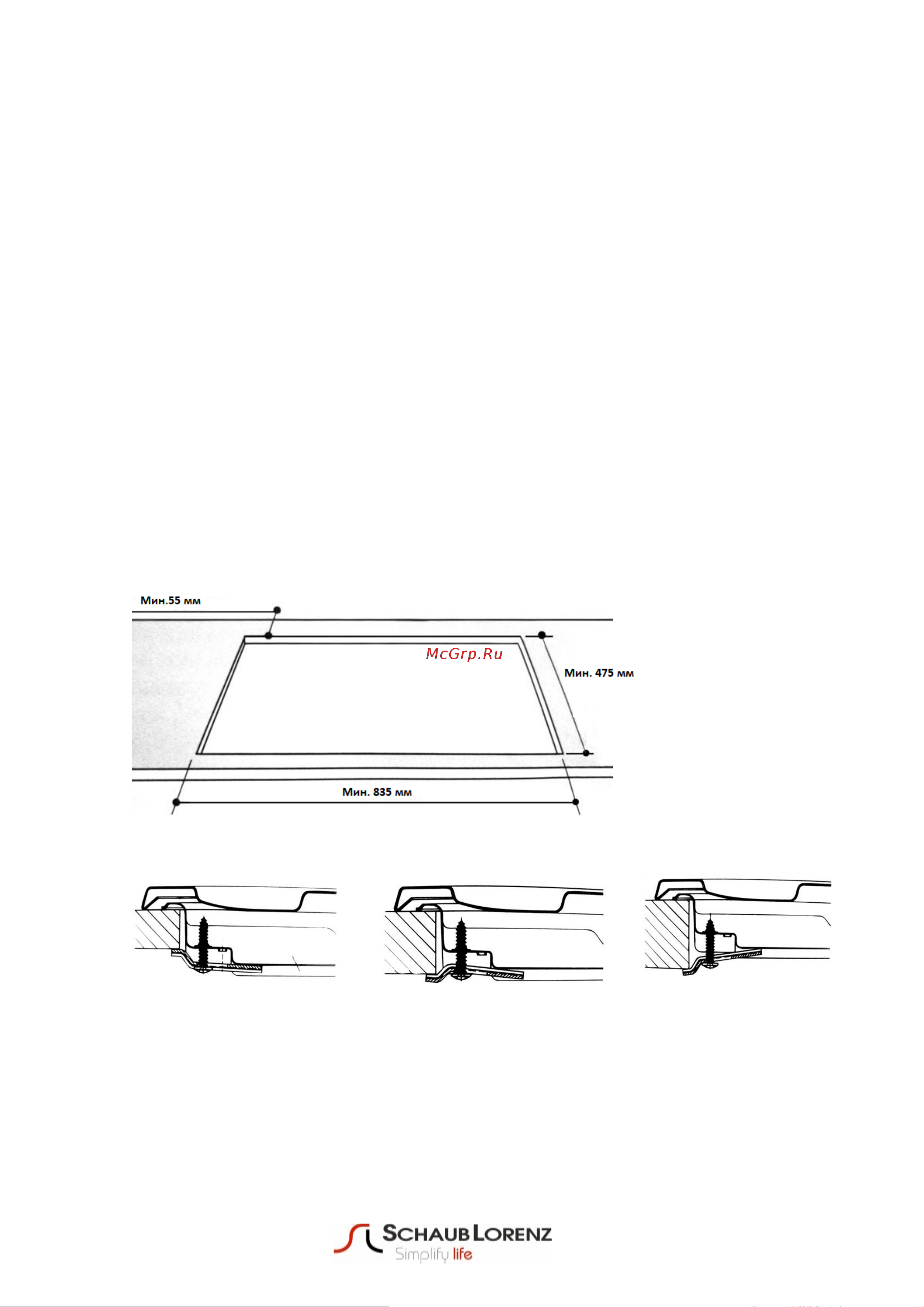

Рис. С
Используйте болты, содержащийся в «наборе аксессуаров».
Если варочная панель не установлена над встроенной духовкой, в качестве изоляции должна быть
вставлена деревянная панель. Эта панель должна быть размещена на расстоянии не менее 20 мм
от нижней части самой варочной панели.
Крепление варки высотой
30 мм с помощью болта
Крепление варки высотой
40 мм с помощью болта
Крепление варки высотой
20 мм с помощью болта
