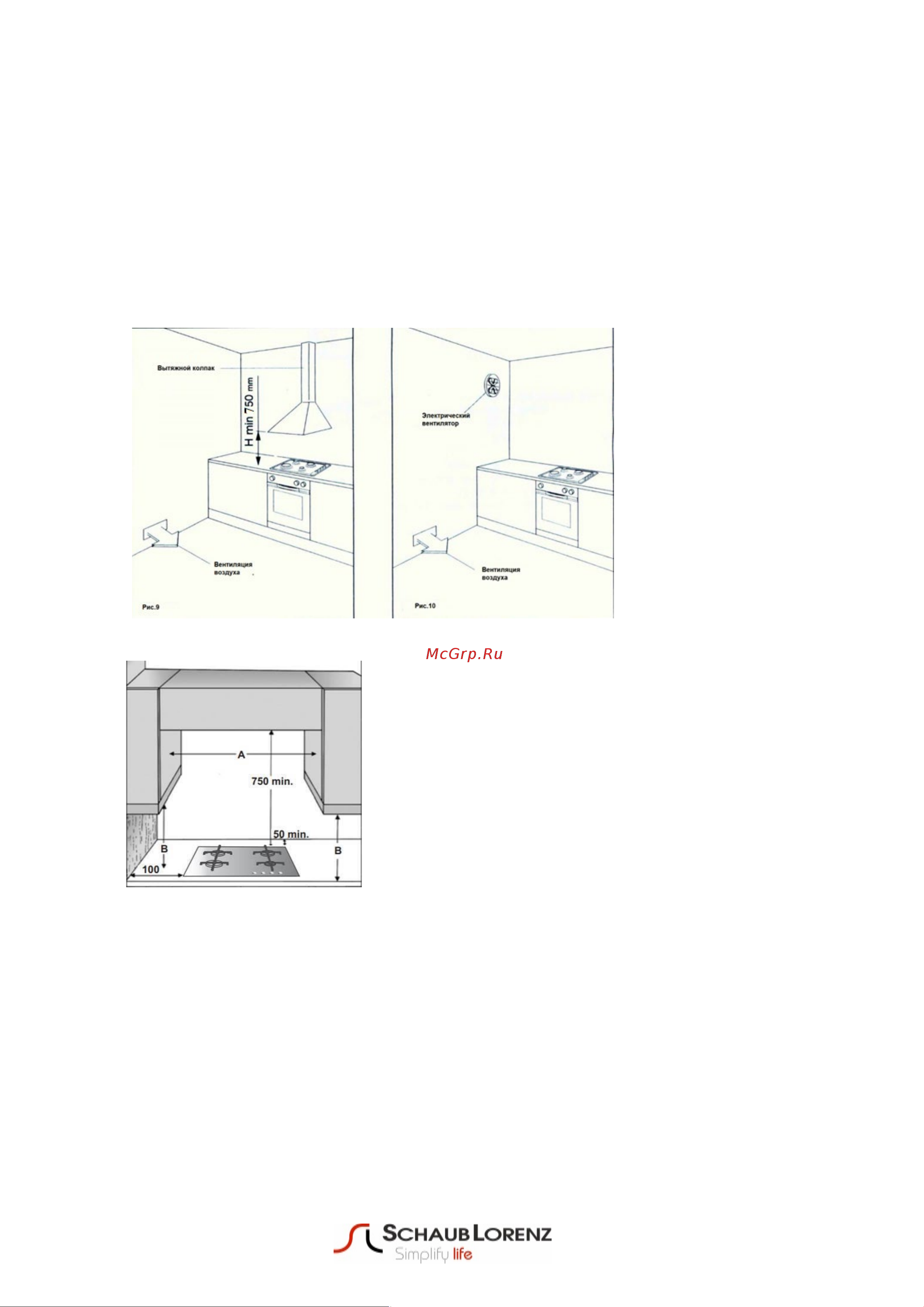

Избавление от продуктов горения
Для того чтобы избавиться от продуктов сгорания бытового газа, к устройству должны быть
подведены вытяжные колпаки, непосредственно с внешней стороны устройства (рис.9).
Если это невозможно, можно использовать электрический вентилятор, прикрепленный к внешней
стене или окну. Вентилятор должен обеспечивать циркуляцию воздуха с почасовой скоростью, в
3-5 раз превышающей общий объем кухни (рис.10). Вентилятор может быть установлен только в
том случае, если в помещении имеются подходящие вентиляционные отверстия для входа
воздуха, как описано в разделе «Помещение для установки».
Расстояние от варочной поверхности до вытяжного колпака должно быть не меньше 75 см.
ПРИМЕЧАНИЕ: Если расстояние A между настенными
шкафчиками составляет от 600 мм до 730 мм, то высота B
должна быть не менее 530 мм.
Внимание! При установке вытяжек обязательно соблюдать указания по инсталляции
производителя! Вытяжка может быть также установлена только не ниже разрешенного
расстояния от варочной поверхности. Не соблюдение этих требований может повредить
вытяжку и привести к несчастному случаю!
Встраивание варочной поверхности
На схеме ниже указаны размеры вырезов. Материал столешницы может быть любым,
соответствующим требованиям безопасности установке бытовых приборов для
приготовления пищи.
