17
Операции, при замене инжектора
Если в наборе с варочной панелью не шли форсунки, их можно
приобрести в сервисном центре.
Снимите решетки и крышки горелок;

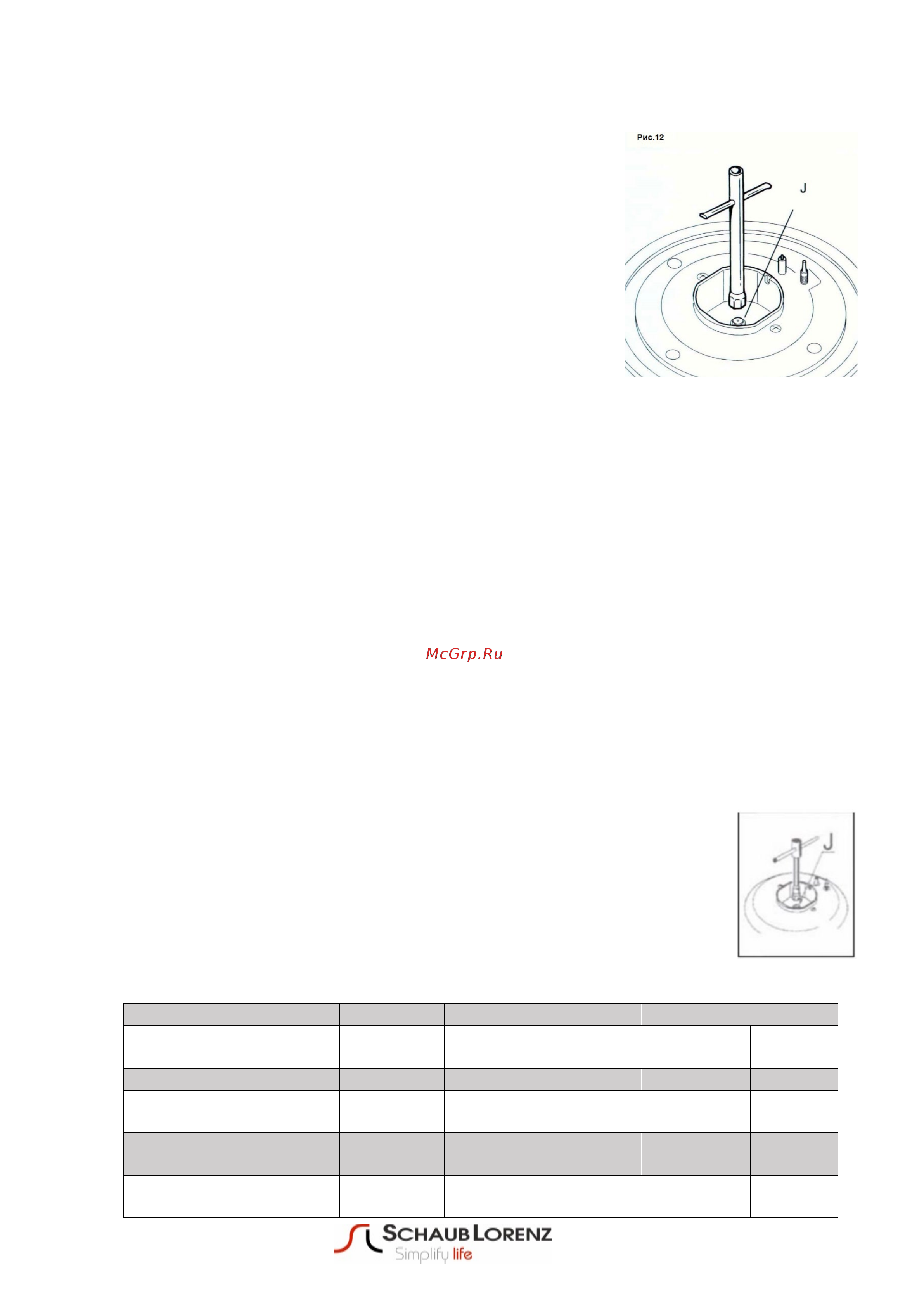

Используя гаечный ключ, замените жиклеры «J» (рис. 12) на
наиболее подходящие для используемого вами типа газа(см.
Таблицу жиклеров).
Горелки сконструированы таким образом, что регулирование
первичного воздуха не требуется.
Замена кабеля питания
Используйте тот же тип кабеля питания, который использовали
до замены. Этот кабель должен быть подключен к клеммой
колодке.
Устойчивость к температурам 90
℃
При установке необходимо подсоединить прибор к системе заземления. В случае, если прибор не
был заземлён, производитель не несет ответственности за все несчастные случаи, которые могут
произойти, при несоблюдении данного условия.
Описания и иллюстрации в данной инструкции даны в качестве примера, производитель
оставляет за собой право, с учетом характеристик моделей, описанных здесь, в любое время и без
предварительного уведомления, вносить возможные необходимые изменения для улучшения
конструкции прибора или для коммерческих нужд.
Настройка на различные типы газа
Если тип газа Вашей сети не советует предустановленному на варочной поверхности, необходимо
провести настройку газового оборудования, заменив газовые жиклеры.
Для этого:
• Снимите с варочной поверхности решетки, колпаки и рассекатели
конфорок.
• Торцевым ключом на 7 мм, выверните жиклеры и замените
подходящими, как показано на рисунке. Диаметр жиклеров указан в
верхней части жиклера. Также смотрите таблицу соответствия диаметра
жиклеров и типа газа – Таблица 2.
• Затем соберите все элементы поверхности в обратном порядке.
Таблица 2. Характеристика форсунок и их горелок
Параметр
Мощность
Мощность
Диаметр жиклеров
Расход газа
Тип
конфорки
Максимальная
G20
Максимальная
G30
Магистральный
газG20
(20mbar)
Сжиженный
газ G30
(28- 30mbar)
Магистральный
газ G20
Сжиженный
газ G30
кВт
кВт
мм
мм
м3/ч
гр./ч
Малая
конфорка
0.9 кВт
0.9 кВт
0.69
0.5
0.086 м3/ч
65 гр./ч
Средняя
конфорка
1.88 кВт
1.88 кВт
0.97
0.68
0.179 м3/ч
136 гр./ч
Конфорка
WOK
3.4 кВт
3.4 кВт
1.23
0.91
0.323 м3/ч
174 гр./ч
