Заземление
334701E 15
Требования к электропитанию
• Для устройств с напряжением питания
110-120 В требуется источник питания на
100-120 В перем. тока, 50/60 Гц, 15А, 1 фаза
• Для устройств с напряжением питания
230 В требуется источник питания на 230 В
перем. тока, 50/60 Гц, 16А, 1 фаза
• Для устройств с напряжением питания
380-400В требуется источник питания
на 400 В пер. тока, 50 Гц, 16А, 3 фазы,
3P+N+E, 6H
• Генератор для распылителя EH300DI
(24W965) должен быть рассчитан на
выходную мощность 15 кВт (минимум).
Удлинительные шнуры
Используйте удлинительный шнур с
неповрежденным контактом заземления.
Если необходим удлинительный шнур,
то используйте 3-проводной удлинительный
шнур калибром не менее 2,5 мм² (12 AWG).
ПРИМЕЧАНИЕ: Меньший калибр или большая
длина удлинителя могут ухудшить
производительность распылителя.

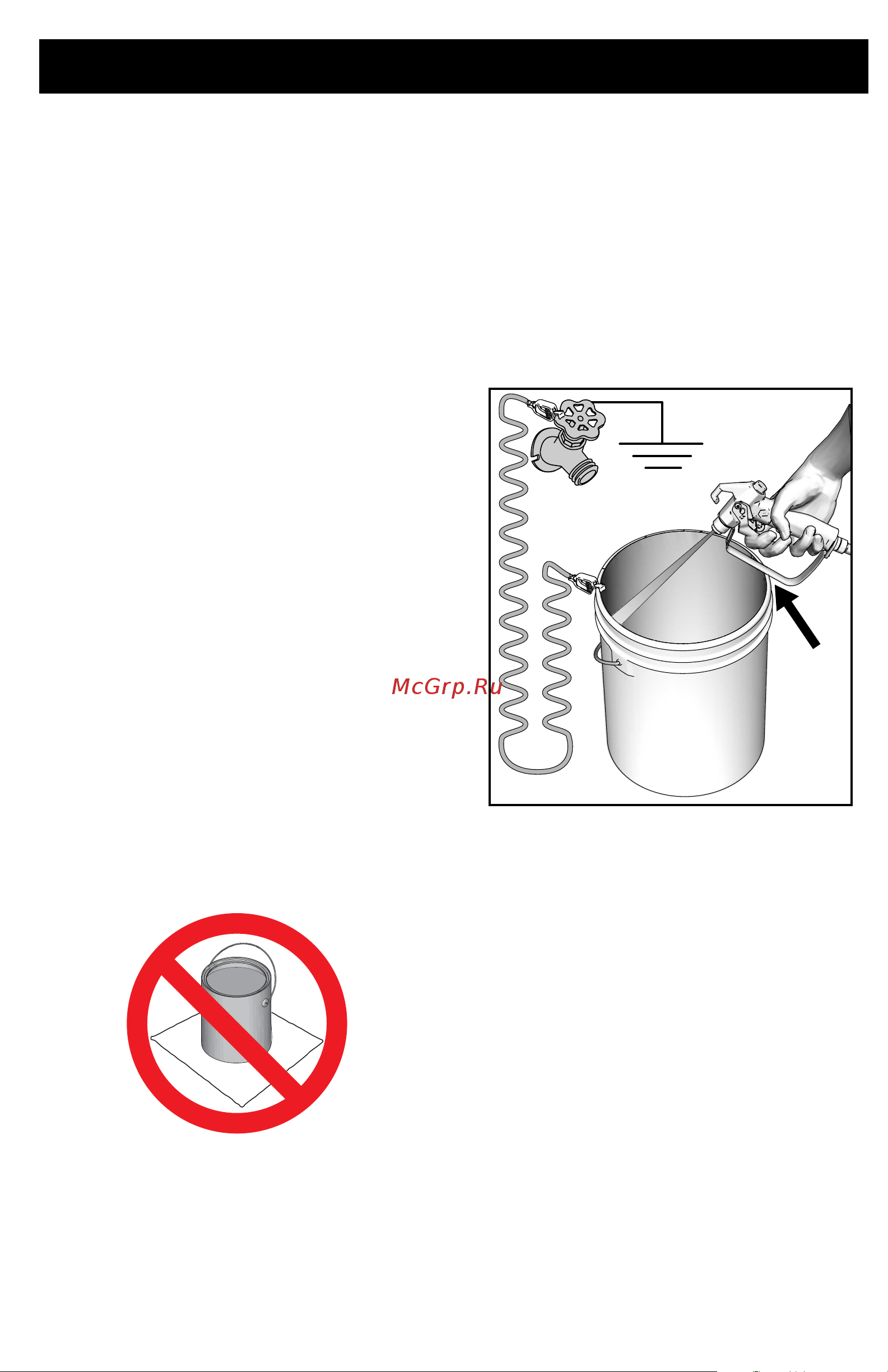

Заземление емкостей
Емкости для растворителя, используемые
при промывке: Соблюдайте местные правила
и нормы. Используйте только токопроводящие
металлические емкости, установленные на
заземленную поверхность. Не ставьте емкость
на непроводящую поверхность, например
на бумагу или картон, так как это нарушит
целостность заземления.
Всегда заземляйте металлическую емкость:
Подсоединяйте заземляющий провод к
емкости. Подсоедините один конец к емкости с
помощью зажима, а второй – к точке истинного
заземления, например к трубе для подачи воды.
Для обеспечения электропроводности цепи
заземления при промывке распылителя или
снятии давления выполните следующие
действия: Плотно прижмите металлическую
часть пистолета к боковой поверхности
заземленной металлической емкости и
нажмите пусковой курок пистолета.
Защитные размыкатели
цепи
Подключайте распылители только к розетке,
оборудованной автоматическими
выключателями и/или плавкими
предохранителями должного номинала
(подробную информацию о требованиях к
питанию смотрите в разделе Технические
данные,
стр. 60-63).
ti25360a
ti24585a
