Подготовка к работе
334701E 17
Завершение подготовки
кработе

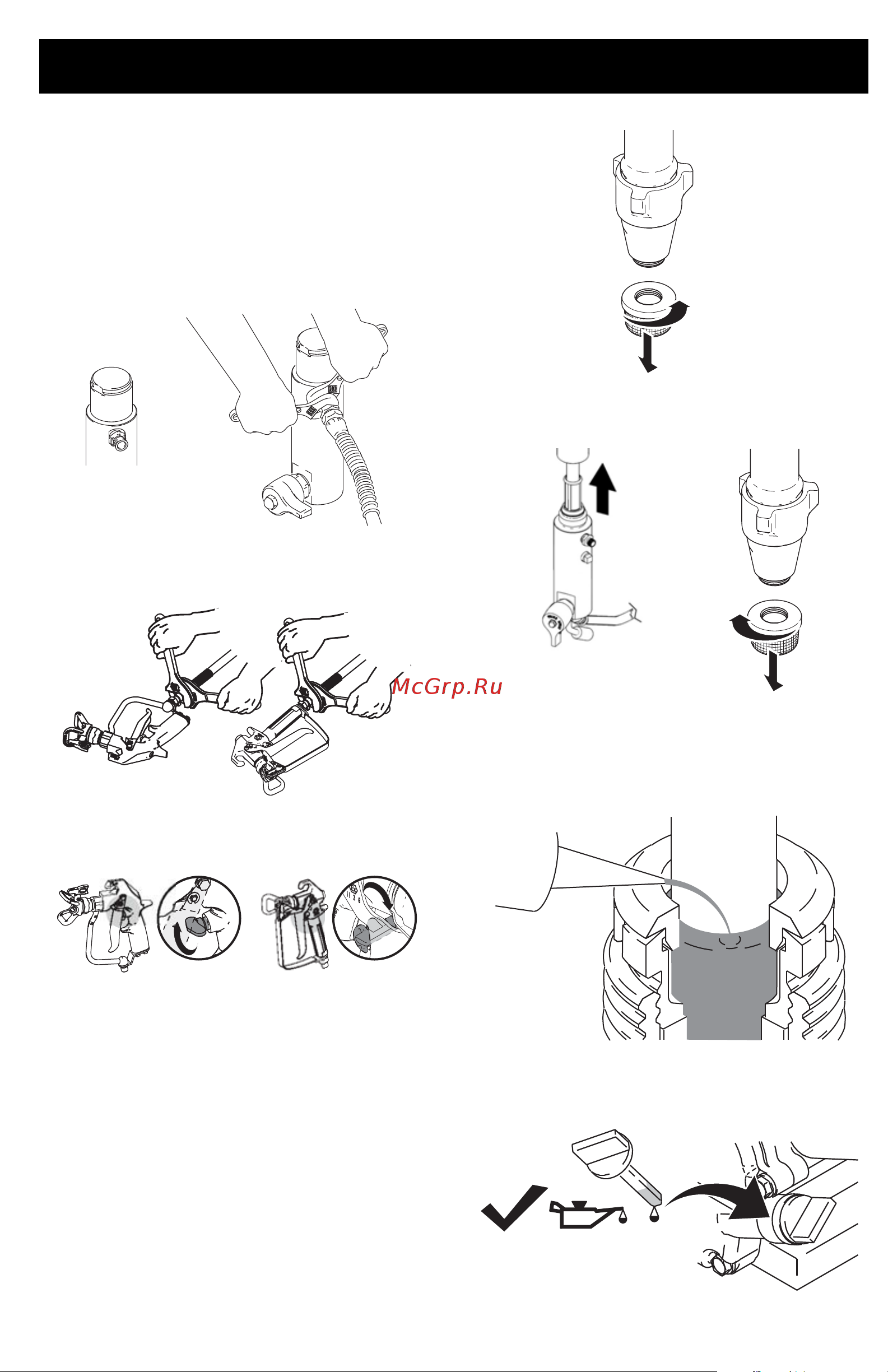

1. Все распылители, за исключением
ProContractor: Подсоедините к
распылителю соответствующий шланг
высокого давления от компании Graco.
2. Установите шланг на распылительный
пистолет и надежно затяните его.
3. Включите блокиратор пускового курка
пистолета.
4. Снимите защитную насадку наконечника.
5. Стандартная серия: Привинтите
впускной сетчатый фильтр к нижней части
всасывающего шланга и надежно затяните
его вручную.
6. При распылении текстурированных
красок извлеките впускной сетчатый
фильтр и сетку корпуса фильтра.
7. Заполните гайку щелевого уплотнения
составом TSL, чтобы предотвратить
преждевременный износ уплотнения.
Проделывайте эту операцию при каждом
распылении.
8. Проверьте уровень масла в двигателе.
БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
WLD
ti22698a
ti22700a
ti18418b
ti8692a
ti18418a
$SSUR[LPDWH
)LOO/HYHO
WLD
Приблизи-
тельный
уровень
заполнения
FROG
WLD
(холодное состояние)
