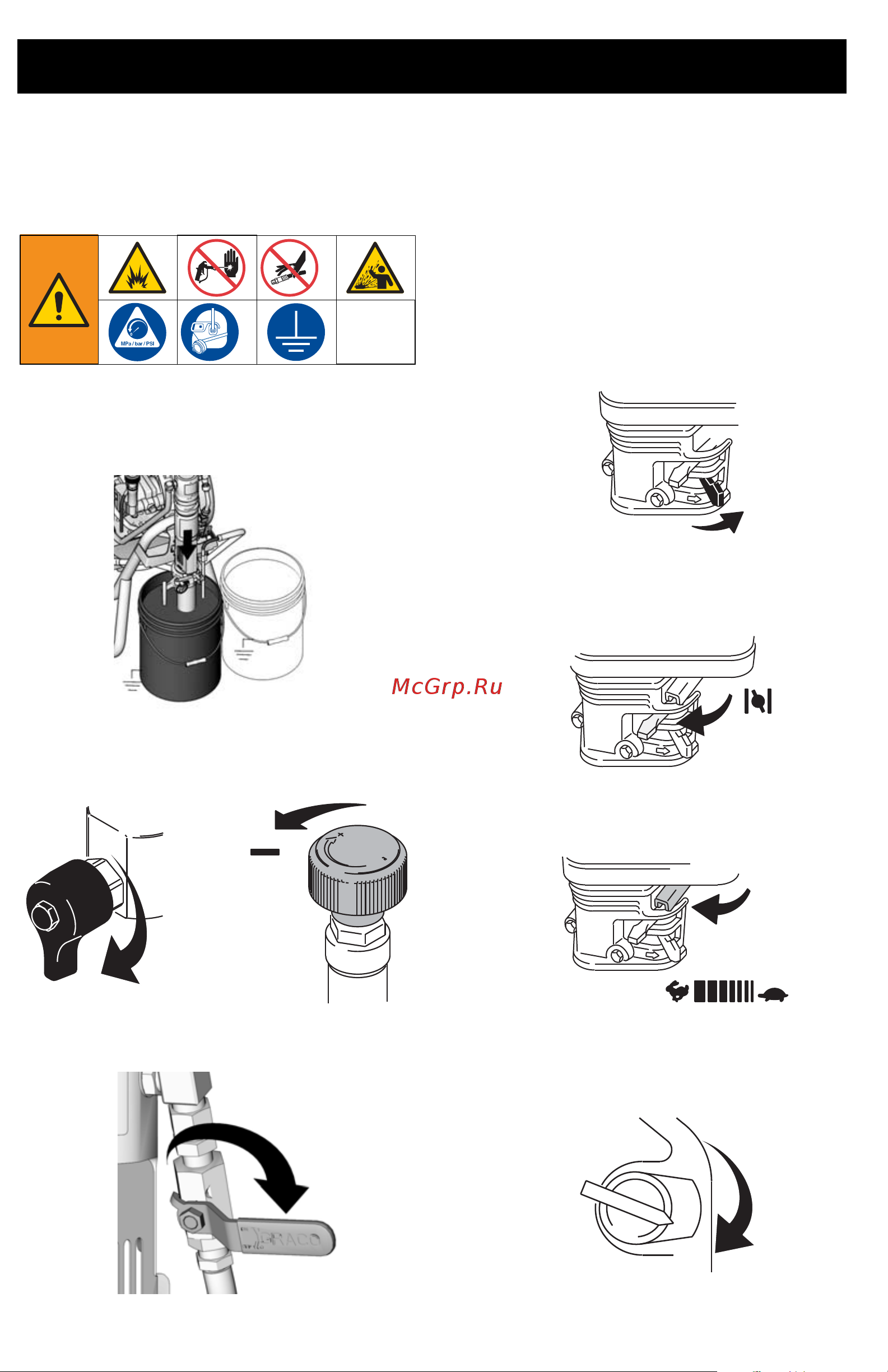

Подготовка к работе (модели с двигателем внутреннего сгорания)
20 334701E
Подготовка к работе
(модели с двигателем внутреннего сгорания)
1. Поместите поршневой насос в
заземленную металлическую емкость,
частично наполненную жидкостью для
промывки. Подсоедините заземляющий
провод к емкости и к точке заземления.
2. Поверните клапан заправки вниз в
положение DRAIN (Слив). Поверните
регулятор давления против часовой стрелки
до наименьшего значения давления.
3. Установите клапан гидравлического
насоса в положение OFF (ВЫКЛ).
4. Запустите бензиновый двигатель,
смотрите шаг
5. Запустите дизельный
двигатель, смотрите шаг
6.
5. Запуск бензинового двигателя:
a. Установите топливный клапан
в открытое положение.
b. Установите воздушную заслонку
в закрытое положение.
c. Установите дроссельную заслонку
на высокую скорость.
d. Установите выключатель двигателя
в положение ON (ВКЛ).
ti9692a
WLE
ti9686a
ti5248a
ti5249a
ti5250a
ti5262a
