S P00 D00 002 2013-04-10| Robert Bosch GmbH
Описание изделия | ACS 611 | 403 ru
1
5
4
3
2
6
7
Рис. 2: Вид сзади
1 Сервисное быстроразъемное соединение (высокое давление)
2 Сервисное быстроразъемное соединение (низкое давление)
3 Сервисные шланги (2,5м/5м)
1)
4 Держатель для сервисного шланга
5 Задние колеса
6 Главный выключатель
7 Провод для подключения к сети (разъем)
3.4 Описание прибора
4
6
5
1
2
3
8
7
9
10
12
11

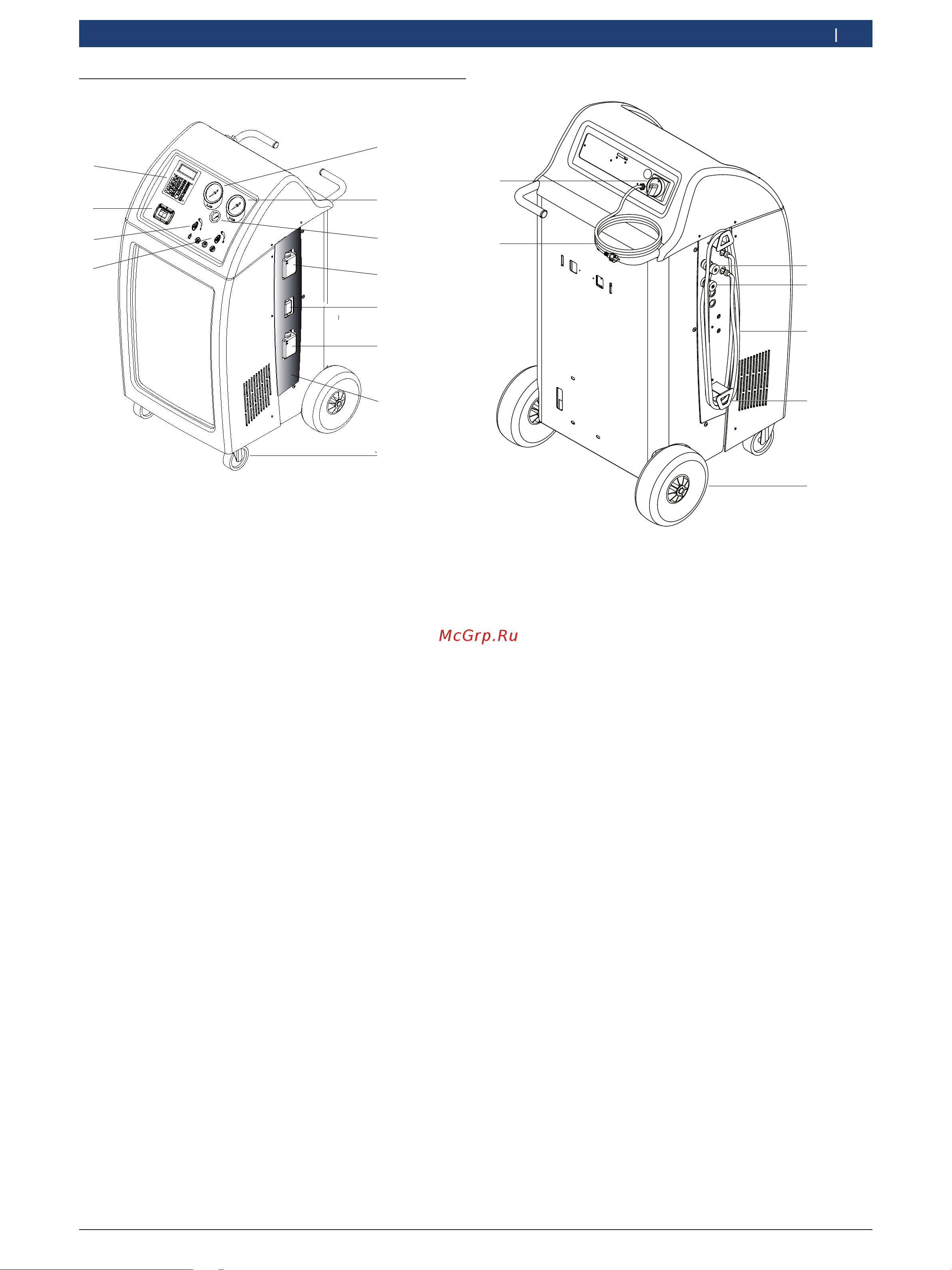

Рис. 1: Вид спереди
1 Клапан высокого давления (hp)
2 Клапан низкого давления (lp)
3 Принтер
4 Панель индикации и управления
5 Манометр низкого давления (lp)
6 Манометр высокого давления (hp)
7 Манометр для внутреннего баллона для хладагента
8 Баллон со свежим маслом
9 Баллон с контрастным веществом УФ
10 Баллон с отработанным маслом
11 Крышка
12 Передние колеса со стояночным тормозом
