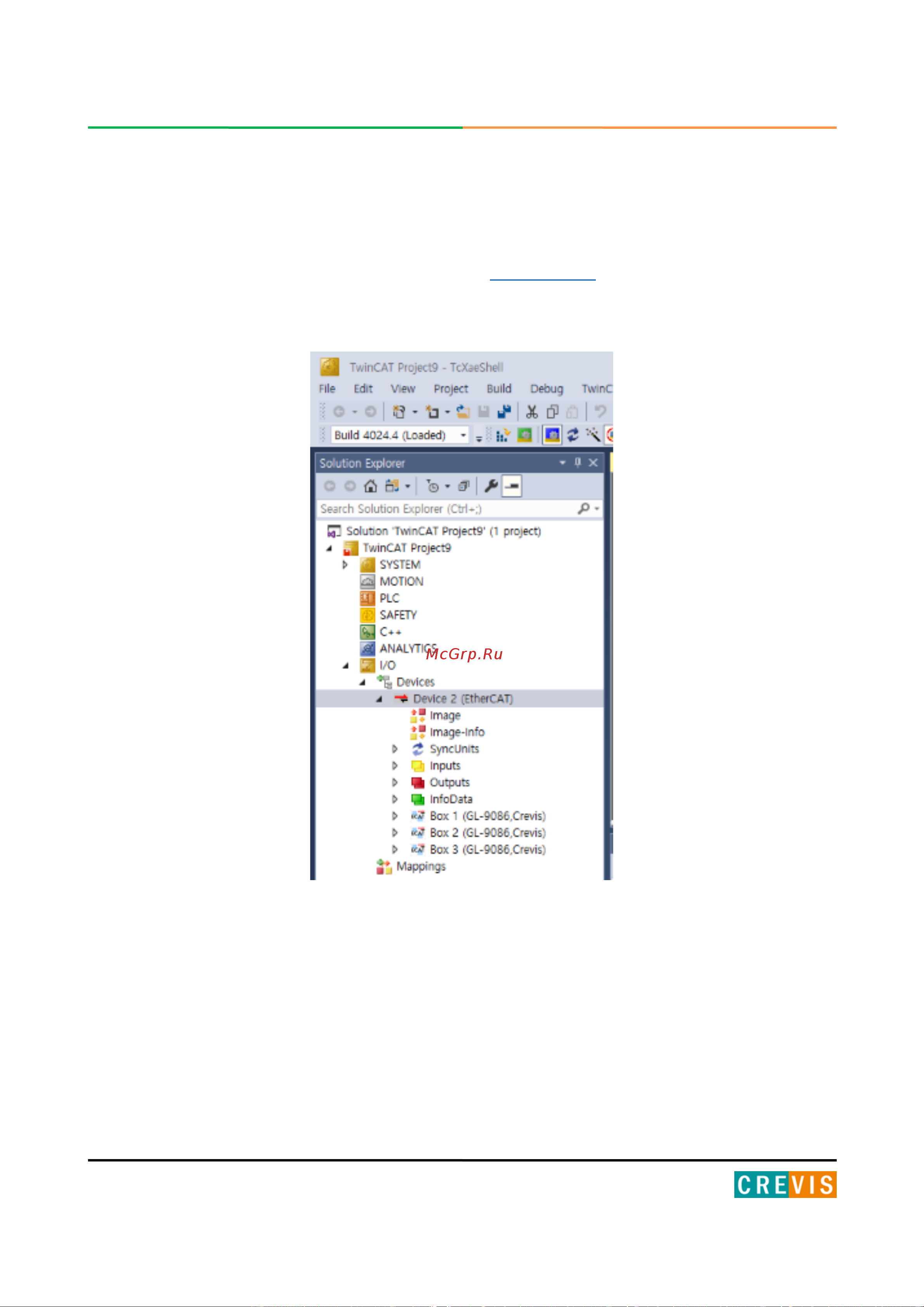

6.3. Пример интеграции адаптера CREVIS в TwinCAT
Для интеграции сетевого адаптера CREVIS, а также всех поддерживаемых модулей
расширения в среду разработки TwinCAT используется файл-описатель (XML файл). Данный
файл-описатель можно найти и скачать на сайте www.crevis.ru
в разделе «Загрузки». После
этого адаптер может быть добавлен в проект в среде разработки (I/O – Devices – Add new
item).
