23 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

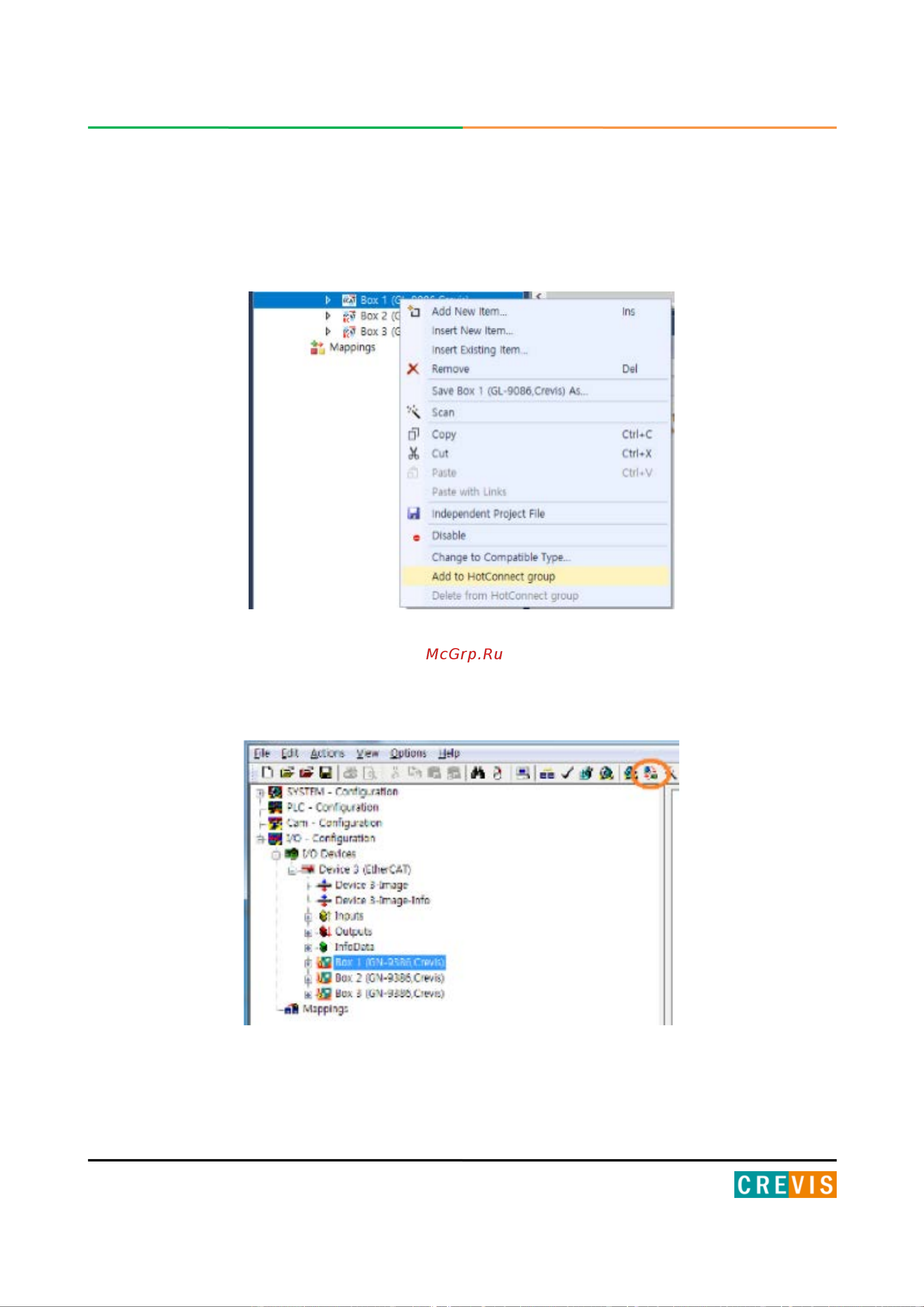

Для того, чтобы добавить адаптер CREVIS в группу горячего подключения (HotConnect
Group) необходимо щёлкнуть по нужному адаптеру правой кнопкой мыши и нажать «Add to
HotConnect Group», как показано на рисунке ниже.
Далее необходимо запустить функцию перезагрузки устройств ввода/вывода (Reload device,
F4). После это можно пользоваться функциями горячего подключения.
