12 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
4. Монтаж
4.1. Ширина корзины адаптера
Максимальное количество модулей расширения для GL-9087 – 10 модулей. Таким образом
максимальная ширина корзины адаптера составляет 142 мм (22 мм + 10 * 12 мм).
4.2. Монтаж и демонтаж модулей

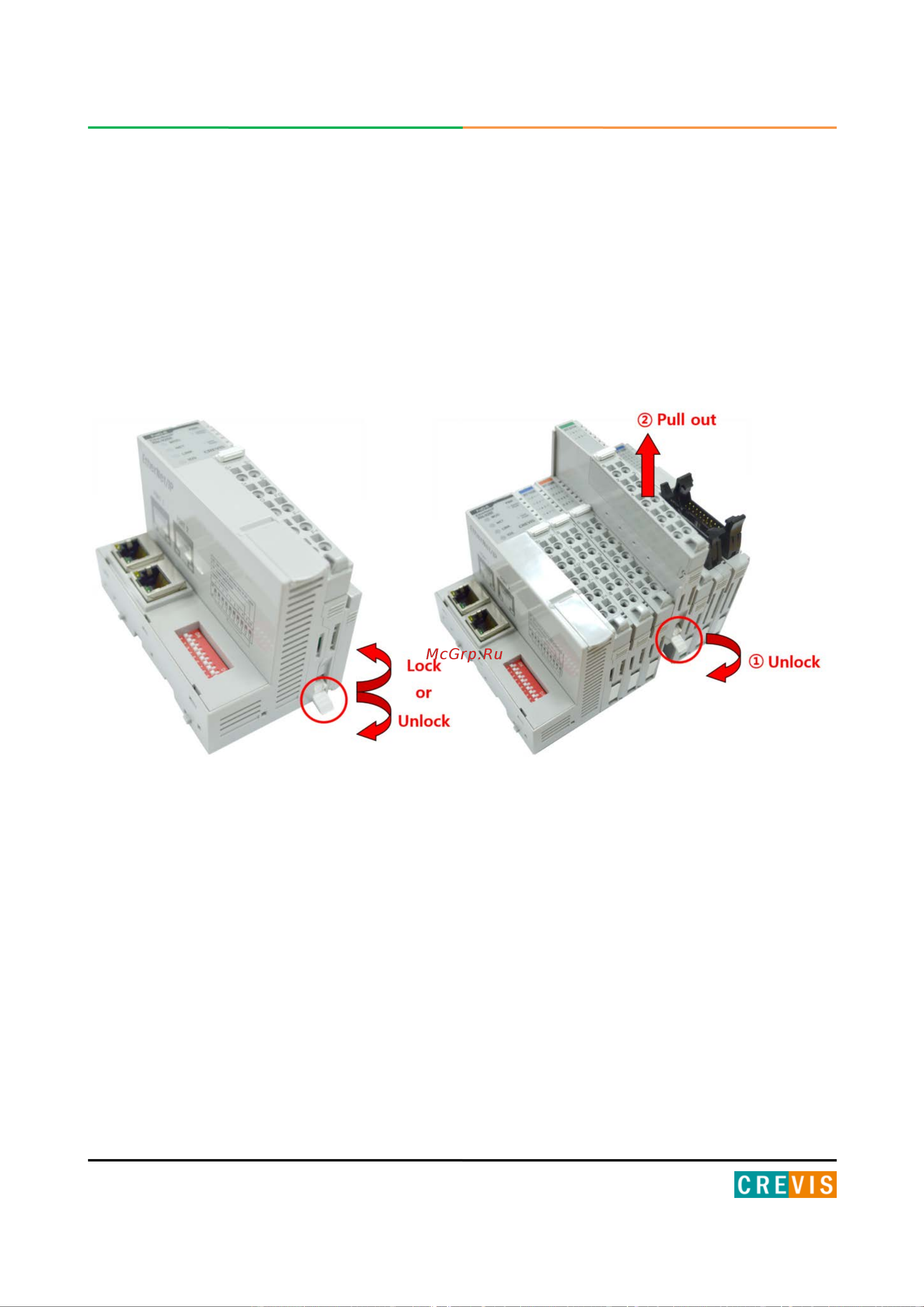

Как показано на рисунке выше (слева), для фиксации модуля серии G его следует закрепить
на DIN-рейке фиксирующими защёлками. Для этого откиньте верхнюю часть фиксирующей
защёлки.
Чтобы вытащить модуль серии G, откройте фиксирующую защёлку, как показано на рисунке
выше (справа).
