21 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

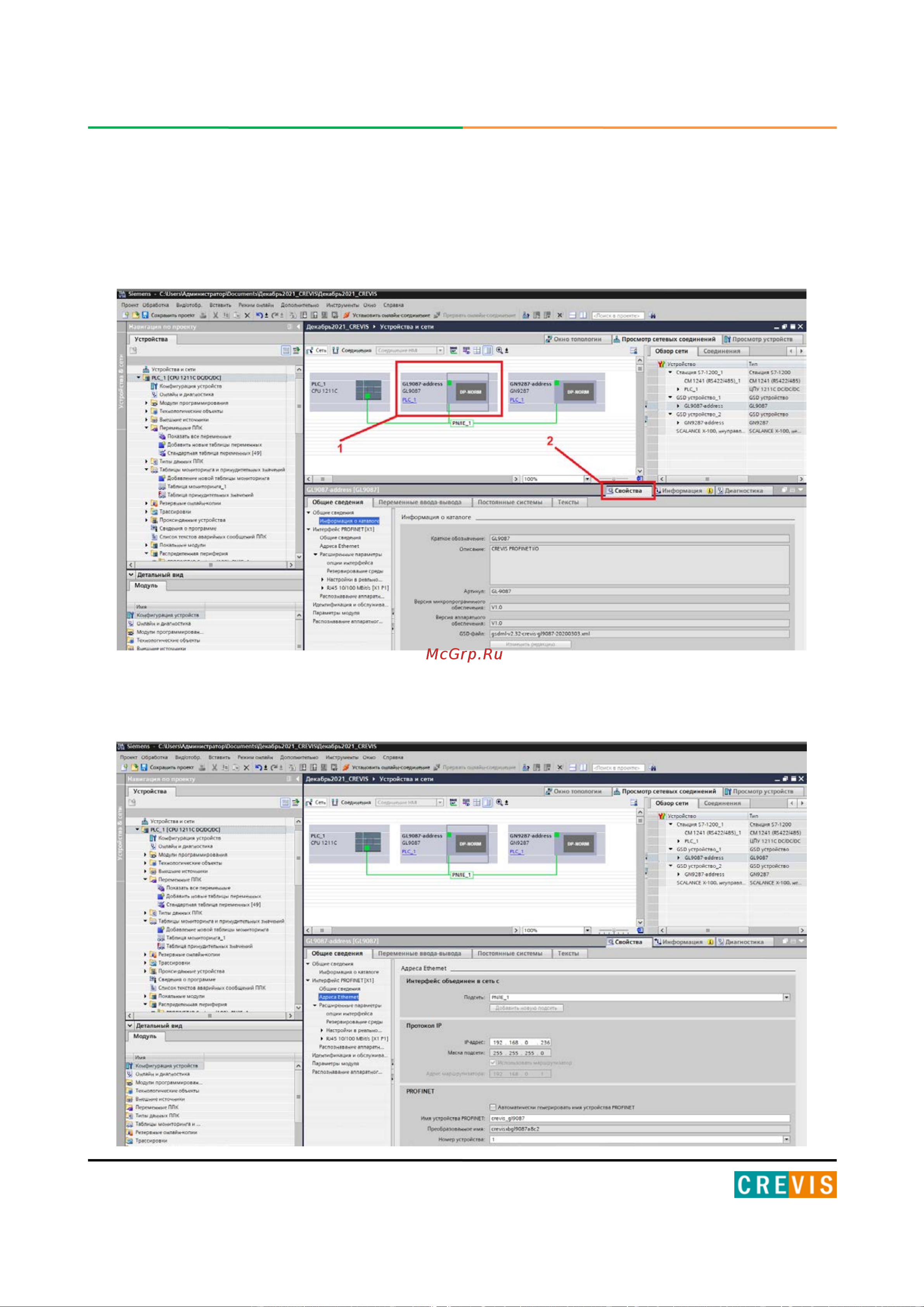

При выделении добавленного устройства во вкладке «Свойства» доступно
отображение/настройка следующих параметров (показаны только основные):
1) Вкладка «Информация о системе»:
2) Вкладка «Интерфейс PROFINET» - «Адреса Ethernet»:
