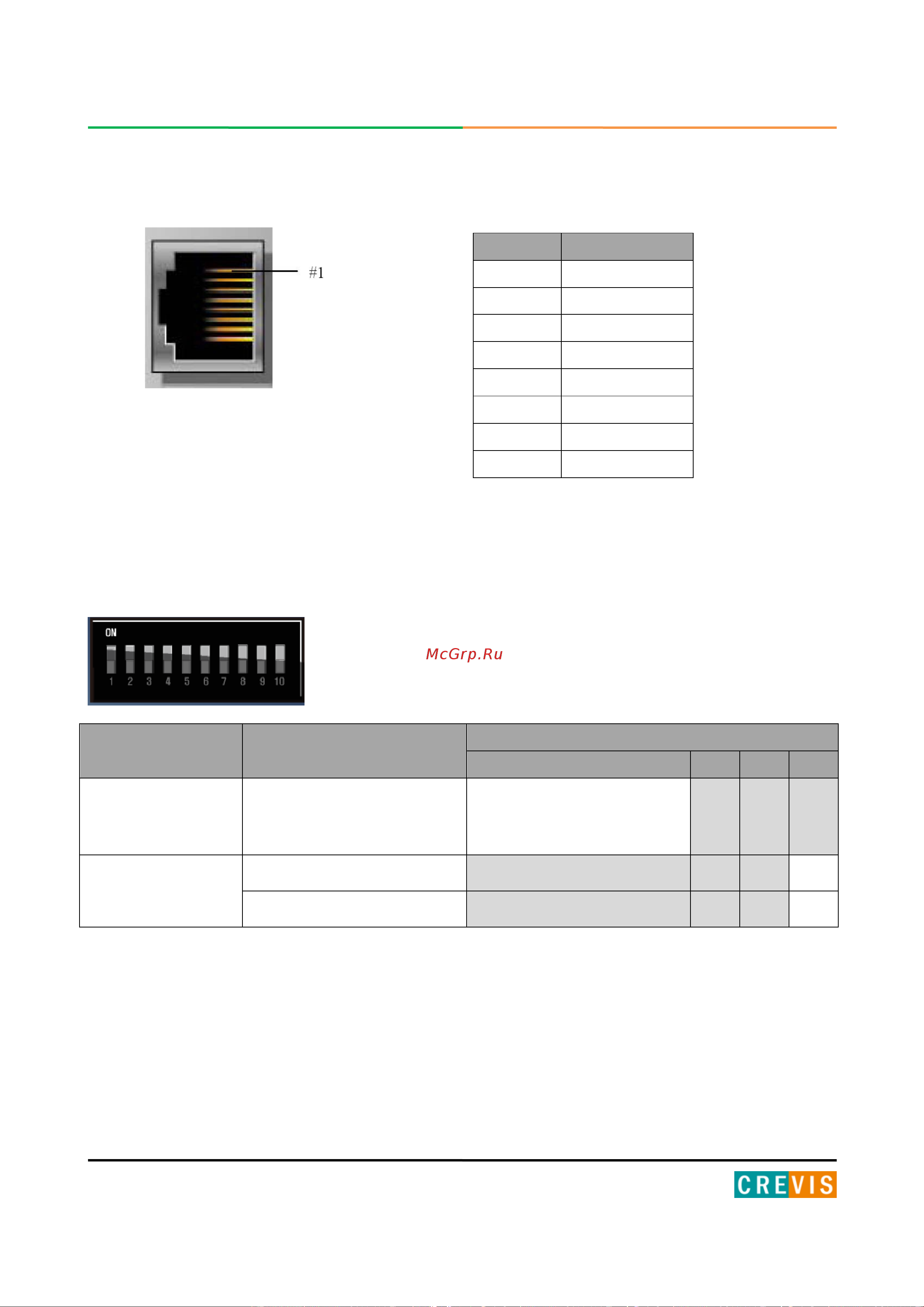

5.3. Распиновка коннектора RJ-45

5.4. Установка параметров обмена по PROFINET

Параметры обмена по PROFINET устанавливаются с помощью DIP переключателей на

корпусе модуля. Состояние ON (вверх) означает «включено», OFF (вниз) – «выключено».

Параметр Описание

DIP переключатель

1 - 7 8 9 10

ID устройства

Строковый идентификатор

устройства (GN9087-XX, где

– значение двоичного

кода, 1 - 99)

Двоичный код (7 разрядов)

Установка ID

устройства с

помощью ведущего

устройства (Master)

Выключена OFF

Включена ON

При включенной функции «Установка ID устройства с помощью ведущего устройства (Master)» (DIP10)

идентификатор присваивается с помощью программного обеспечения ведущего устройства (Master).

При это, в соответствии со спецификацией протокола PROFINET, накладываются следующие

ограничения:

- Устройства в подсети PROFINET должны иметь уникальные имена;

- Длина имени не должна превышать 127 символов (буквы, цифры, тире, точки);

- Каждая часть имени (т.е. строка символов между двумя точками) не должна превышать 10 символов;

- Имя не должно содержать никаких спец. символов, кроме точки;

- Имя не должно начинаться с тире, точки или цифры;

- Имя не должно иметь вид n.n.n.n, где n = 0…999.

Контакт Сигнал

1 TD «+»

2 TD «-»

3 RD «+»

4 −

5 −

6 RD «-»

7 −

8 -
