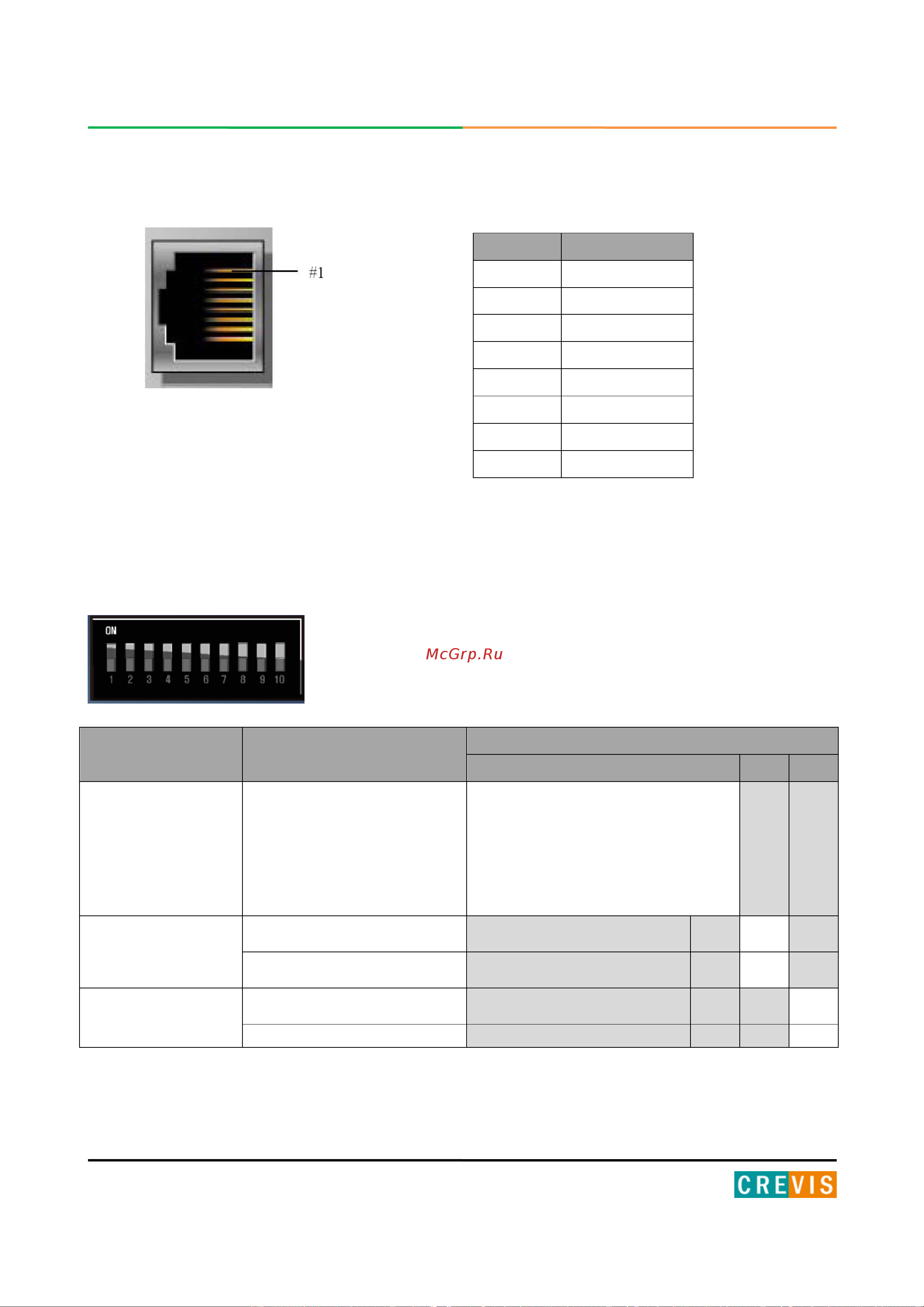

19 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
5.3. Распиновка коннектора RJ-45
5.4. Установка сетевых параметров адаптера
Сетевые параметры адаптера устанавливаются с помощью DIP переключателей на корпусе
модуля. Состояние ON (вверх) означает «включено», OFF (вниз) – «выключено».
Параметр Описание
DIP переключатель
1 - 8 9 10
IP-адрес
Когда параметр
«Установить IP-адрес по
DIP» (DIP 10) в состоянии
ON, то IP
-адрес устройства
определяется как
ххх.ххх.ххх.«Значение
двоичного кода»
Двоичный код (8 разрядов)
Состояние
протоколов
DHCP/BOOTP
Выключены
OFF
Включены ON
Установить IP-адрес
по DIP
Выключено
OFF
Включено
ON
Контакт Сигнал
1 TD «+»
2 TD «-»
3 RD «+»
4 −
5 −
6 RD «-»
7 −
8 −
