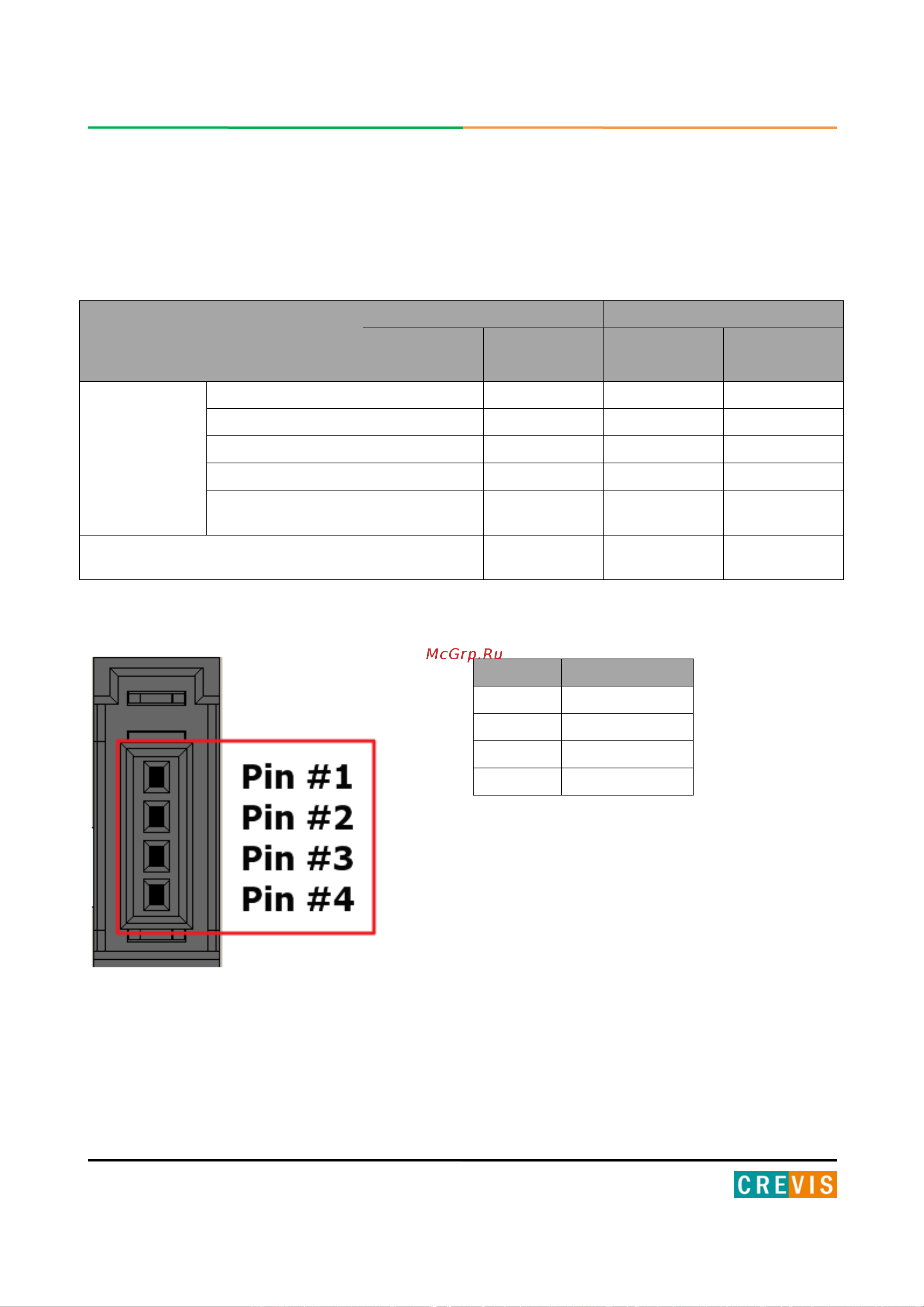

20 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
5.5. Настройка функции сохранения/ очистки выходных данных
(HOLD/CLEAR)
Данная функция настраивается путём изменения значения в дополнительном регистре
0x111F. При этом поведение выходных данных соответствует следующей таблице:
Режим работы
Сохранение (HOLD) Очистка (CLEAR)
Последний
статус выхода
ON (ВКЛ)
Последний
статус выхода
OFF (ВЫКЛ)
Последний
статус выхода
ON (ВКЛ)
Последний
статус выхода
OFF (ВЫКЛ)
Передача
данных
Master в RUN ON (ВКЛ) OFF (ВЫКЛ) ON (ВКЛ) OFF (ВЫКЛ)
Master в STOP ON (ВКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ)
Master в PAUSE ON (ВКЛ) OFF (ВЫКЛ) ON (ВКЛ) OFF (ВЫКЛ)
Master в RESET ON (ВКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ)
Master в состоянии
ошибки
ON (ВКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ)
Во время отключения связи /
циклического останова
ON (ВКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ) OFF (ВЫКЛ)
5.6. Распиновка последовательного порта (RS-232)
Контакт Сигнал
1 -
2 TxD
3 RxD
4 GND
