22 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
Стартовый
Modbus адрес
Доступ Описание
Modbus
функция
0x0000 (0) ~ Чтение
Входные данные модулей расширения (в битовом
формате). Размер данной области памяти равен
размеру соответствующей области из предыдущей
таблицы, умноженному на 16.
2
0x1000 (4096) ~
Чтение /
Запись
Выходные данные модулей расширения (в битовом
формате). Размер данной области памяти равен
размеру соответствующей области из предыдущей
таблицы, умноженному на 16.
1, 5, 15

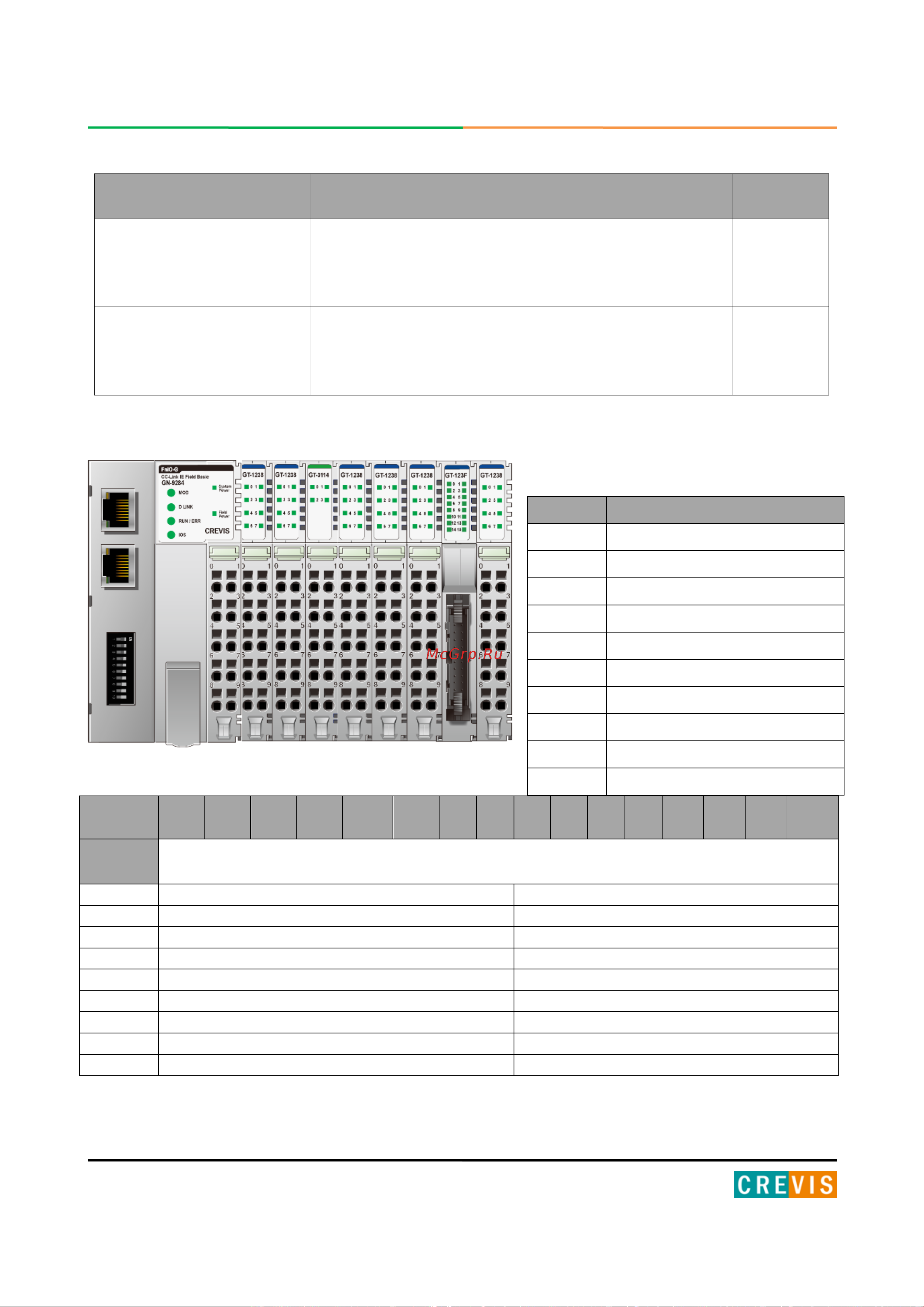

5.8. Пример адресации входных данных
Номер
бита
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
Адрес
Modbus
0
Модуль 2. 8 каналов
Модуль 1. 8 каналов
1
Модуль 3. Канал 0. Старший байт
Модуль 3. Канал 0. Младший байт
2
Модуль 3. Канал 1. Старший байт
Модуль 3. Канал 1. Младший байт
3
Модуль 3. Канал 2. Старший байт
Модуль 3. Канал 2. Младший байт
4
Модуль 3. Канал 3. Старший байт
Модуль 3. Канал 3. Младший байт
5
Модуль 4. 8 каналов (9 - 16)
Модуль 4. 8 каналов (1 - 8)
6
Модуль 6. 8 каналов
Модуль 5. 8 каналов
7
Модуль 8. 8 каналов (1 - 8)
Модуль 7. 8 каналов
8
Модуль 9. 8 каналов
Модуль 8. 8 каналов (9 - 16)
Модуль
Описание
0
Адаптер CC-Link IE Field Basic
1
Дискретный ввод. 8 каналов
2
Дискретный ввод. 8 каналов
3
Аналоговый ввод. 4 канала
4
Дискретный ввод. 16 каналов
5
Дискретный ввод. 8 каналов
6
Дискретный ввод. 8 каналов
7
Дискретный ввод. 8 каналов
8
Дискретный ввод. 16 каналов
9
Дискретный ввод. 8 каналов
Содержание
- Fnio серия g 1
- Gn 9284 1
- Руководство пользователя 1
- Сетевой адаптер cc link ie field 1
- Fnio серия g 2
- Fnio серия g 3
- Fnio серия g 4
- Fnio серия g 5
- Важные примечания 5
- Fnio серия g 6
- Инструкция по безопасности 6
- Примечания по безопасности 6
- Сертификация 6
- Символьные обозначения 6
- Fnio серия g 7
- Gn 9284 7
- Спецификация 7
- Схема подключения 7
- Fnio серия g 8
- Индикатор mod 8
- Индикатор состояния 8
- Индикаторы 8
- Fnio серия g 9
- Индикатор d link 9
- Индикатор ios 9
- Индикатор run err 9
- Fnio серия g 10
- Индикаторы system power field power 10
- Fnio серия g 11
- Общая спецификация 11
- Параметры технические характеристики 11
- Технические характеристики 11
- Характеристики модуля 11
- Эксплуатационная спецификация 11
- Fnio серия g 12
- Параметры характеристики интерфейса 12
- Характеристики интерфейса 12
- Fnio серия g 13
- Gn 9284 13
- Габариты 13
- Fnio серия g 14
- Как показано на рисунке выше слева для фиксации модуля серии g его следует закрепить на din рейке фиксирующими защёлками для этого откиньте верхнюю часть фиксирующей защёлки чтобы вытащить модуль серии g откройте фиксирующую защёлку как показано на рисунке выше справа 14
- Максимальное количество модулей расширения для gn 9284 32 модуля таким образом максимальная ширина корзины адаптера составляет 438 мм 54 мм 32 12 мм 14
- Монтаж 14
- Монтаж и демонтаж модулей 14
- Ширина корзины адаптера 14
- Fnio серия g 15
- Rtb съёмный клеммный блок 15
- Для удобства монтажа вся клеммная колодка может быть снята как это показано на рисунке выше на rtb в верхней части колодки есть фиксирующий рычажок для её лёгкого снятия 15
- Fnio серия g 16
- Как правильно подключить питание адаптера 16
- Fnio серия g 17
- Интерфейсы передачи данных 17
- Структурная схема 17
- Описание контактов шины g bus 18
- Fnio серия g 19
- Распиновка коннектора rj 45 19
- Сетевые параметры адаптера устанавливаются с помощью dip переключателей на корпусе модуля состояние on вверх означает включено off вниз выключено 19
- Установка сетевых параметров адаптера 5 установка сетевых параметров адаптера 19
- Fnio серия g 20
- Данная функция настраивается путём изменения значения в дополнительном регистре 0x111f при этом поведение выходных данных соответствует следующей таблице 20
- Настройка функции сохранения очистки выходных данных hold clear 20
- Распиновка последовательного порта rs 232 20
- Fnio серия g 21
- Модули расширения содержат внутреннюю область памяти таблицу отображения в которую записывают входные данные например с аналоговых входов и из которой считывают информацию для записи например для записи состояния дискретных выходов данные таблиц отображения со всех модулей расширения в корзине через внутренние протоколы шины g bus передаются в общую таблицу формируемую в памяти адаптера 21
- Общая таблица отображения в адаптере автоматически присваивается modbus регистрам в общая таблица отображения в адаптере автоматически присваивается modbus регистрам в соответствии со следующими таблицами 21
- Таблица отображения 21
- Fnio серия g 22
- Пример адресации входных данных 22
- Fnio серия g 23
- Пример адресации выходных данных 23
- Fnio серия g 24
- Описание реализации протокола modbus 24
- Поддерживаемые modbus функции 24
- Протокол modbus 24
- Реализация протокола modbus полностью соответствует официальной спецификации данного протокола дополнительные данные можно найти по следующим ссылкам http www modbus org официальный сайт организации modbus http www modbustools com официальный сайт вспомогательной утилиты modbus poll http www win tech com официальный сайт вспомогательной утилиты modscan32 64 24
- Fnio серия g 25
- Дополнительные регистры доступны для чтения записи с помощью modbus функций 3 4 6 и 16 доступ к данным осуществляется по modbus адресу некоторые данные располагаются в modbus регистрах не последовательно например для чтения параметра дата релиза спо см таблицу ниже необходимо считать 2 регистра начиная с 0х1010 4112 при этом в регистре 0х1011 4113 располагается не 2й регистр этого параметра а 1й регистр параметра дата проверки продукта на производстве 25
- Идентификационные данные адаптера 0х1000 4096 25
- Карта дополнительных modbus регистров 25
- Fnio серия g 26
- Настройки tcp ip и статус сетевых соединений адаптера 0х1040 4160 26
- Настройки и состояние сторожевого таймера адаптера 0х1020 4128 26
- Fnio серия g 27
- Настройки адаптера и состояние модулей расширения 0х1100 4352 27
- Fnio серия g 28
- Данные регистры позволяют считывать записывать следующие параметры 28
- Информация и настройки модулей расширения 0х2000 8192 28
- Каждый модуль ввода вывода имеет одинаковую структуру регистров с информацией и настройками и смещение в 32 регистра относительно других модулей расширения для модуля 1 первого после адаптера данные регистры начинаются с адреса 0х2000 8192 для модуля 2 с 0х2020 8224 для модуля 3 с 0х2040 8256 и т д для модуля 16 с 0х21e0 8672 28
- Fnio серия g 29
- Fnio серия g 30
- Пример интеграции адаптера crevis в codesys modbus tcp 30
- Fnio серия g 32
- Fnio серия g 33
- Fnio серия g 34
- Fnio серия g 35
- Обнаружение и устранение неисправностей 35
