Установка
15
5. Соедините шланги друг с другом. Соедините попарно
электрические провода следующим образом:
шланг А со шлангом А; шланг В со шлангом В.
ПРИМЕЧАНИЕ: При подключении первой части
шланга к дозирующему устройству парное
соединение проводов не имеет значения.
ПРИМЕЧАНИЕ: При подключении шланга к
дозирующему устройству всегда проверяйте шланги
на герметичность (см. стр. 20).
a. Вставьте один провод от шланга с обогревом в
разъем. Проследите за тем, чтобы зажимная
гайка соответствовала изолятору разъема. См.
Р
ИС. 8.
b. Ввинтите регулировочный винт и затяните его
шестигранным гаечным ключом с усилием
6,78 Н•м (60 дюймо-фунтов)
ПРИМЕЧАНИЕ: Чтобы получить усилие
приблизительно в 6,78 Н•м (60 дюймо-фунтов),
поверните шестигранный ключ на 4,5 оборота после
соприкосновения регулировочного винта с
зажимной гайкой.
c. Вставьте оставшийся провод пары в разъем на
нужную глубину. Закрутите регулировочный винт
и затяните с усилием 6,78 Н•м (60 дюймо-фунтов);
см. подпункт В. См. Р
ИС. 8 и РИС. 9.
d. Повторите подпункты А–С для оставшейся пары
проводов.
e. Заново затяните все четыре регулировочных
винта с усилием 6,78 Н•м (60 дюймо-фунтов).
ПРИМЕЧАНИЕ: При затяжке с усилием 6,78 Н•м
(60 дюймо-фунтов) регулировочные винты не будут
выступать над поверхностью разъема. См. Р
ИС. 10.
f. Установите поверх установочных винтов защит-
ные заглушки. См. РИС. 10.
g. Для защиты от попадания влаги оберните разъем
и провод с каждой стороны разъема черной изо-
ляционной лентой. Убедитесь в том, чтобы изоля-
ционная лента покрывала 25,4 мм (1 дюйм)
провода с каждой стороны.

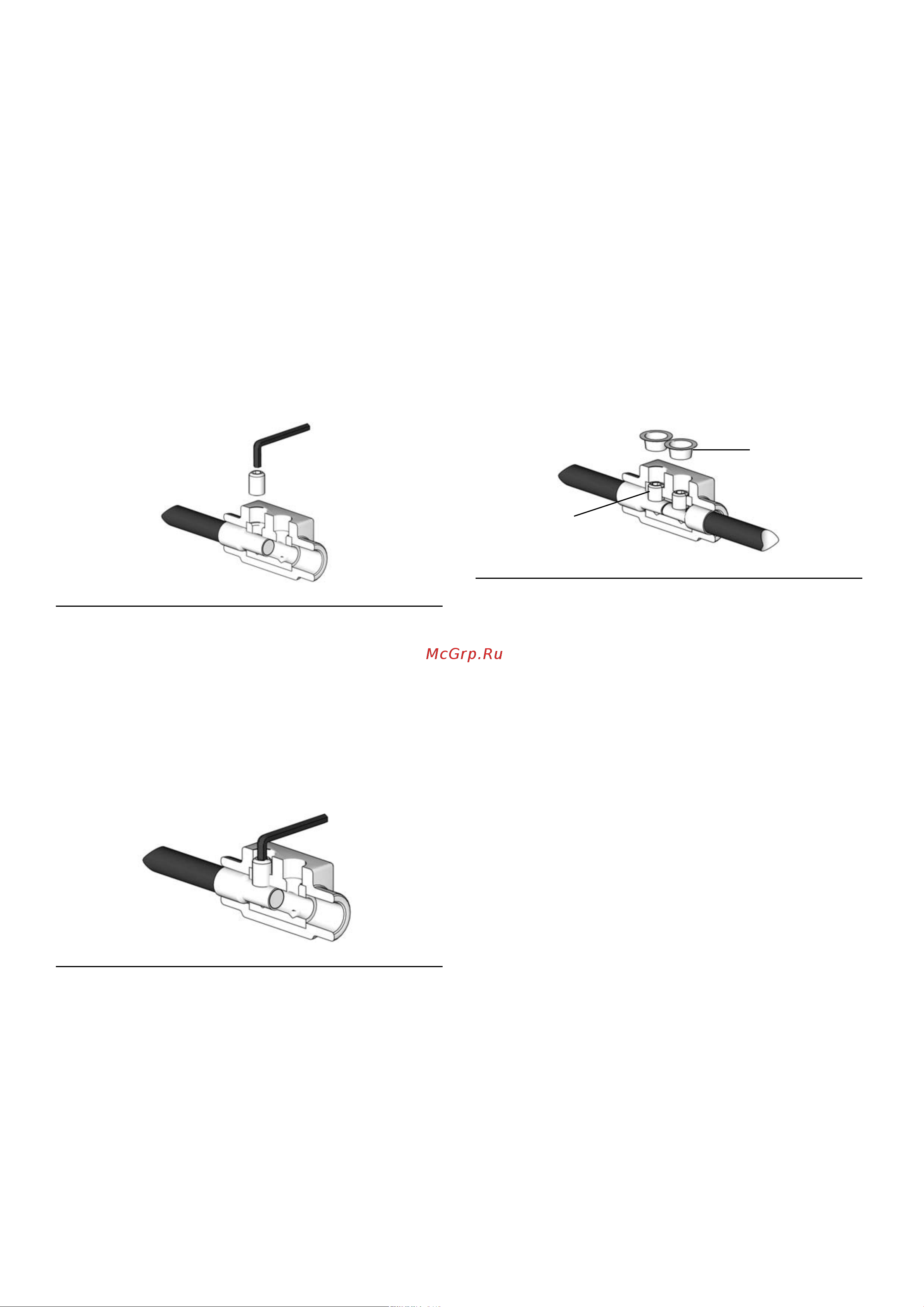

РИС. 8: Вставка провода и регулировочного винта
РИС. 9: Затяжка регулировочного винта
TI9770A
TI9779A
РИС. 10
Заглушки
Регулировочные
TI9771A
винты
с крышкой
