Эксплуатация
22
4. Для шлангов со стандартной плетеной защитой от
истирания размотайте защиту поверх шланга и
электрических соединений с запасом. Надежно
обмотайте лентой.
5. Для шлангов с защитой от истирания Xtreme-Wrap
расположите плоский отрезок защиты по центру над
местом соединения. Оберните место соединения
муфтой с закрепленными лентами с каждой стороны.
Эксплуатация
1. Подсоедините шланг для сжатого воздуха (3) к
основной линии подачи воздуха, если имеется.
2. Осуществите подключение к распылительному
пистолету.
ПРИМЕЧАНИЕ: Чтобы обеспечить максимально
удобную работу с пистолетом, см. информацию о
правильном соединении шланга на стр. 12.
3. Подсоедините гибкий шланг для сжатого воздуха
к впуску для воздуха в пистолете, если имеется.
См. руководство по эксплуатации пистолета.
4. Выполняйте инструкции по настройке,
первоначальному запуску и эксплуатации
в руководстве к дозирующему устройству.

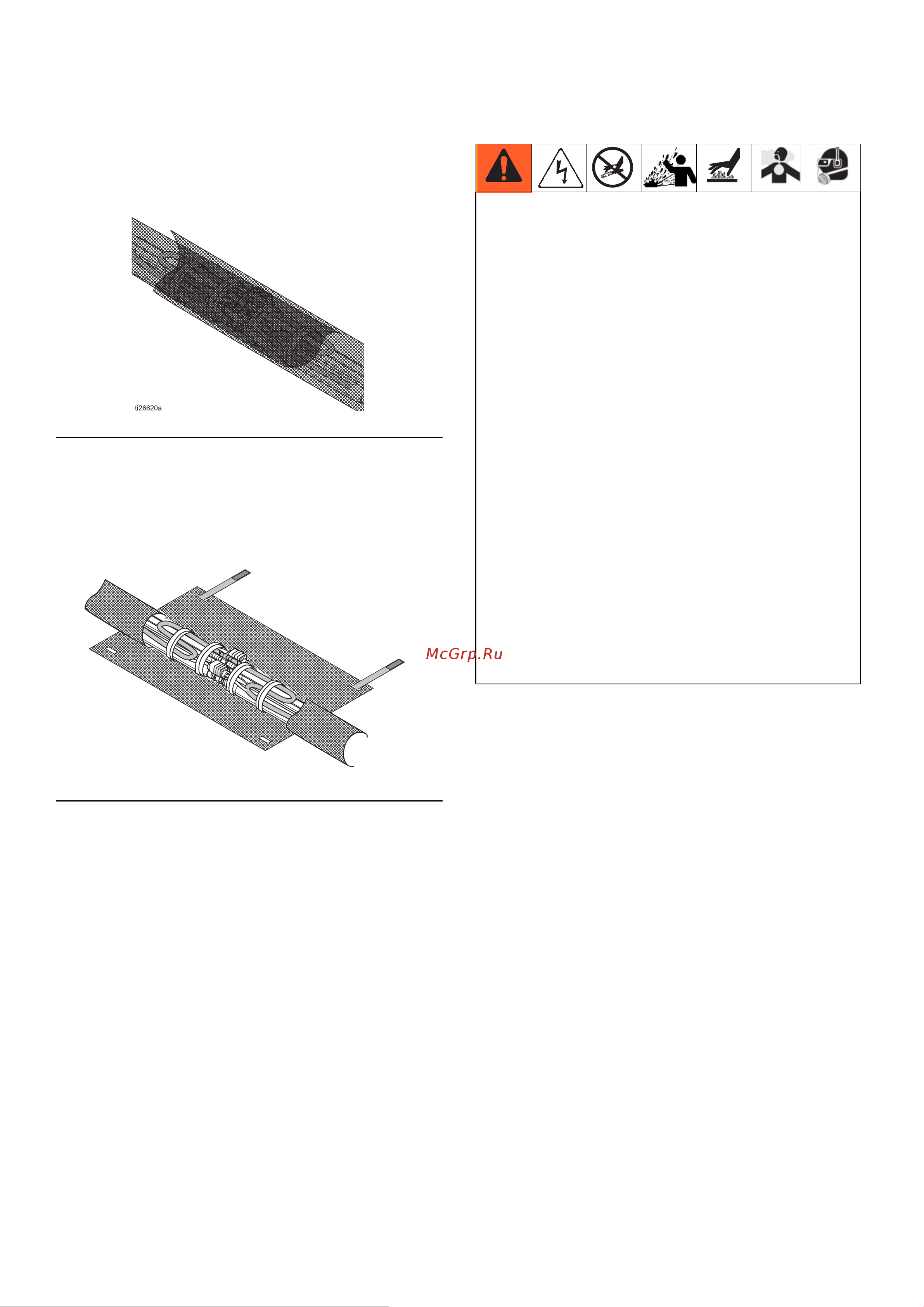

РИС. 16
РИС. 17
WLE
Не работайте со шлангом, свернутым в бухту. В
свернутом шланге тепло распределяется неравномерно,
что может вызвать разрыв шланга и привести к
серьезной травме, в том числе к инъекции жидкости.
Максимальная рабочая температура шланга составляет
82°C (180°F). При использовании шлангов без датчика FTS
измеряйте температуру жидкости и следите за тем,
чтобы она не превышала 82°C (180°F).
Во избежание чрезмерных нагрузок под воздействием
веса, изгибаний, острых углов или натяжения при
протяжке шланга через край крыши следует обеспечить
необходимую поддержку шланга.
Жидкости, подвергаемые воздействию тепла в
замкнутых пространствах, включая шланги, могут
вызывать быстрые скачки давления вследствие
теплового расширения. Чрезмерное повышение
давления может привести к повреждению оборудования
и серьезным травмам.
• Откройте клапан, чтобы снять давление,
создавшееся в результате расширения жидкости во
время нагревания.
• Регулярно выполняйте профилактическую замену
шлангов в соответствии с условиями эксплуатации
оборудования.
