Установка
20

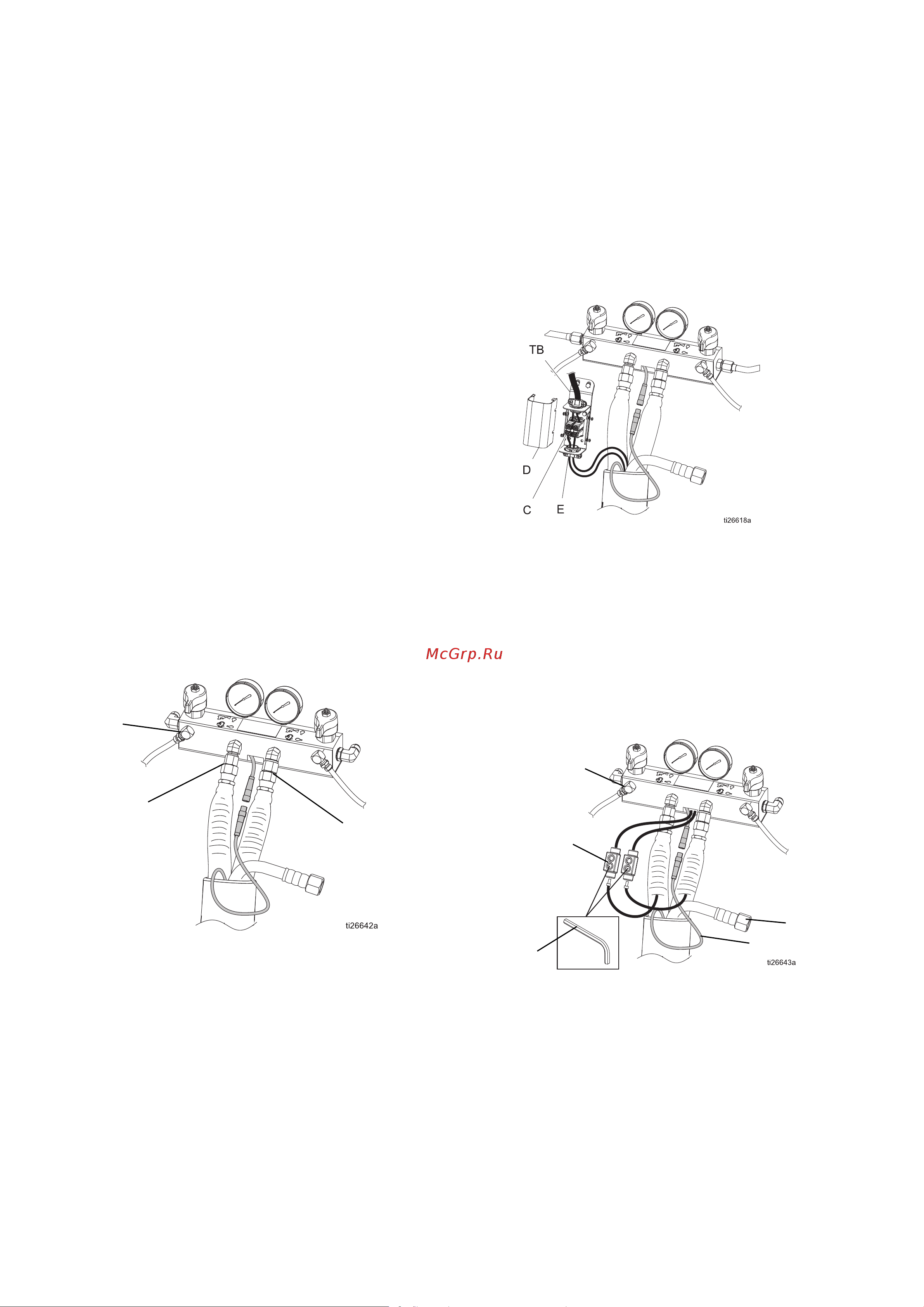

Подключение шлангов к
дозирующему устройству
1. Нанесите смазку Fusion
®
и подключите шланги подачи
жидкости к жидкостному коллектору дозирующего
устройства (М). Красный цвет соответствует
отвердителю (ISO), синий – смоле (RES).
ПРИМЕЧАНИЕ: Переходники шлангов коллектора (N,
P) позволяют использовать для жидкости шланги с
внутренним диаметром 6,4 мм (1/4 дюйма) и 9,5 мм
(3/8 дюйма). Для обеспечения достаточной затяжки
переходника затяните шланги с внутренним
диаметром 6,4 мм и 9,5 мм с указанным ниже усилием
затяжки:
• Сторона А (N) – с усилием 19 Н•м (14 футо-фунтов).
• Сторона B (P) – 20 футо-фунтов (27 Н•м).
Для использования шлангов для жидкости с
внутренним диаметром 13 мм (1/2 дюйма) извлеките
переходники (N, P) из жидкостного коллектора
дозирующего устройства и установите их во
впускные отверстия датчика FTS или шланга с
внутренним диаметром 9,5 мм. Затяните шланги с
внутренним диаметром 13 мм с указанным ниже
усилием затяжки:
• Сторона А (N) – с усилием 58 Н•м (43 футо-фунта).
• Сторона B (P) – 74 Н•м (55 футо-фунтов).
ПРИМЕЧАНИЕ: Для дозирующих устройств с
распределительной коробкой (TB) перейдите к
действию 2; для дозирующих устройств с электрическими
соединителями внахлестку (12) перейдите к действию 3.
2. Соедините провода обогрева шланга с клеммной
колодкой (C) в распределительной коробке (TB).
Снимите крышку коробки (D) и ослабьте затяжку
нижнего компенсатора натяжения (E). Проложите
провода через компенсатор натяжения и полностью
вставьте в клеммную колодку (позиции проводов для
шлангов A и B не имеют значения). Затяните винты
концевых зажимов (C) с усилием 2,9–3,3 Н•м (26–
30 дюймо-фунтов). Полностью затяните винты
компенсатора натяжения и установите на место
крышку.
3. Соедините провода подогрева шланга к
электрическим соединителям внахлестку (12) от
дозирующего устройства или распределительной
коробки вспомогательного приспособления. См.
раздел Подключение шлангов с обогревом, стр. 13,
действие 5. Подключите кабель шланга FTS (4) к
кабелю от дозирующего устройства или
распределительной коробки вспомогательного
приспособления. Оберните соединения
изоляционной лентой.
4. Подключите соединители кабеля датчика FTS.
Полностью затяните соединители датчика RTD,
при их наличии.
При наличии разъемов датчика FTS с термопарой
(без RTD) полностью затяните разъемы и закройте
место соединения крышкой.
M
N
P
M
4
3
12
T
