Установка
14
4. Подсоедините электрические провода.
ПРИМЕЧАНИЕ: На новых проводах имеется
предварительно обжатая зажимная гайка. Если
используется новый шланг, перейдите к действию 5.
a. Убедитесь в том, что концы электропроводов
имеют длину 15,9мм (5/8 дюйма). В противном
случае оголите все четыре конца провода на
нужную длину. Для выбора нужной длины см.
информацию о калибре длины зачистки.
ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не
перерезать и не повредить медные жилы. В случае
перерезания или повреждения более пяти медных
жил отрежьте провод и повторите зачистку.
ПРИМЕЧАНИЕ: Новые провода предварительно
зачищены до нужной длины; просто удалите
изоляцию и оголите провод.
b. Убедитесь в том, что зачищена правильная длина
провода. Для этого поместите зажимную гайку
фитинга на оголенный провод. Зажимная гайка
должна быть установлена заподлицо с концом
провода. См. Р
ИС. 6.
ПРИМЕЧАНИЕ: На некоторых шлангах с обогревом
старых версий изоляция проводов не соответствует
внутреннему изолятору зажимной гайки. В этом
случае с помощью ножниц удалите изолятор
зажимной гайки.
c. Если провод слишком короткий и не достает до
конца зажимной гайки, исправьте длину
зачистки. Если оголенный провод выступает из
зажима, отрежьте его заподлицо. См. Р
ИС. 6.
d. Удалите зажимную гайку и нанесите на
оголенный провод ингибитор окисления. См. Р
ИС.
7.
e. Снова вставьте провод в зажимную гайку и
нанесите дополнительный ингибитор окисления
на зажим и конец провода.

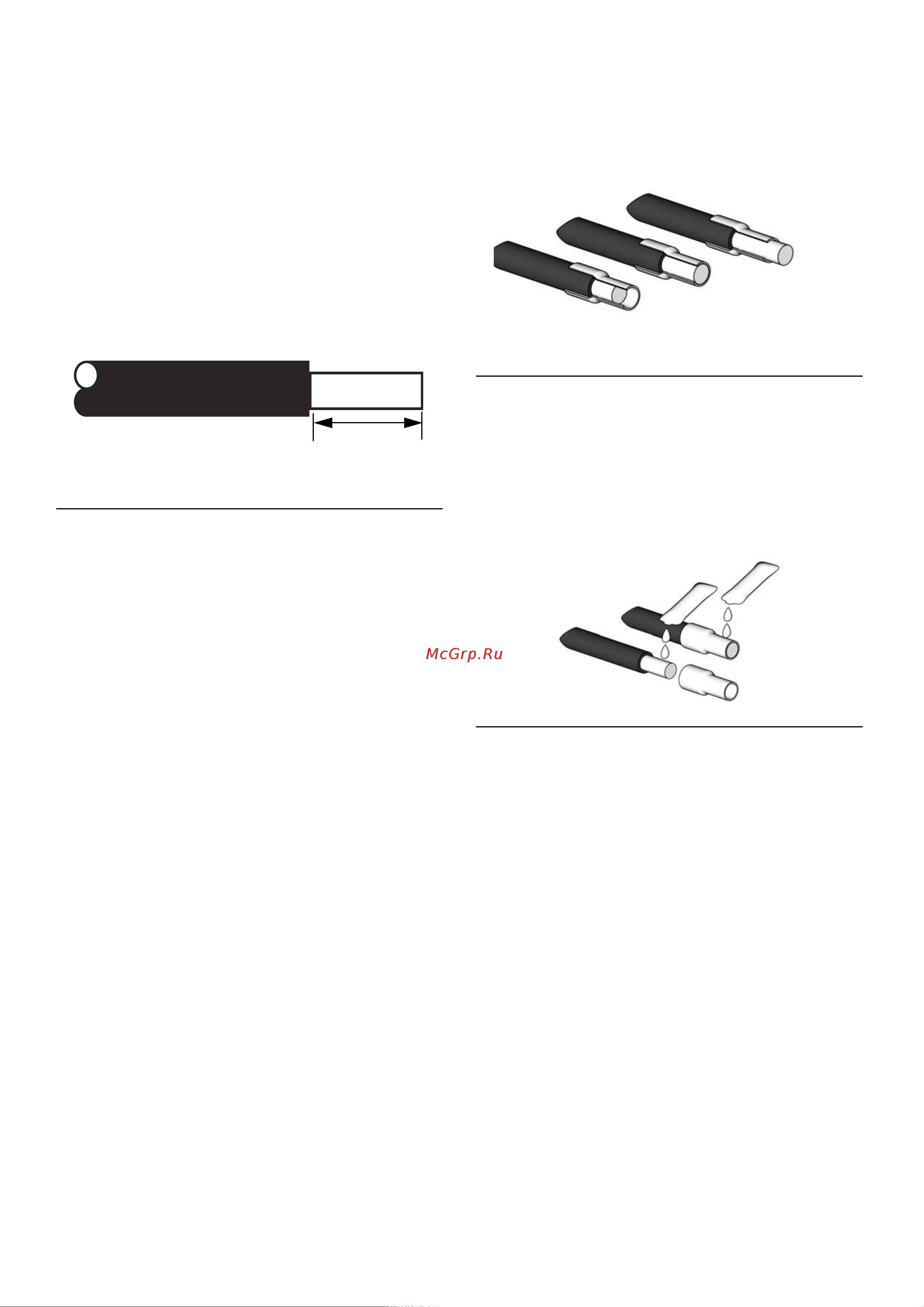

РИС. 5
Длина зачистки
5/8 дюйма
TI9733a
(0,625 мм)
Данный рисунок приводится не в
натуральную величину.
РИС. 6
РИС. 7
Неверно
Верно
Неверно
TI9768a
TI9769A
