124 Внешние соединения
Внешние соединения
В этой главе приводятся инструкции по подсоединению
видеокамеры к таким внешним устройствам, как телевизор,
видеомагнитофон или компьютер.

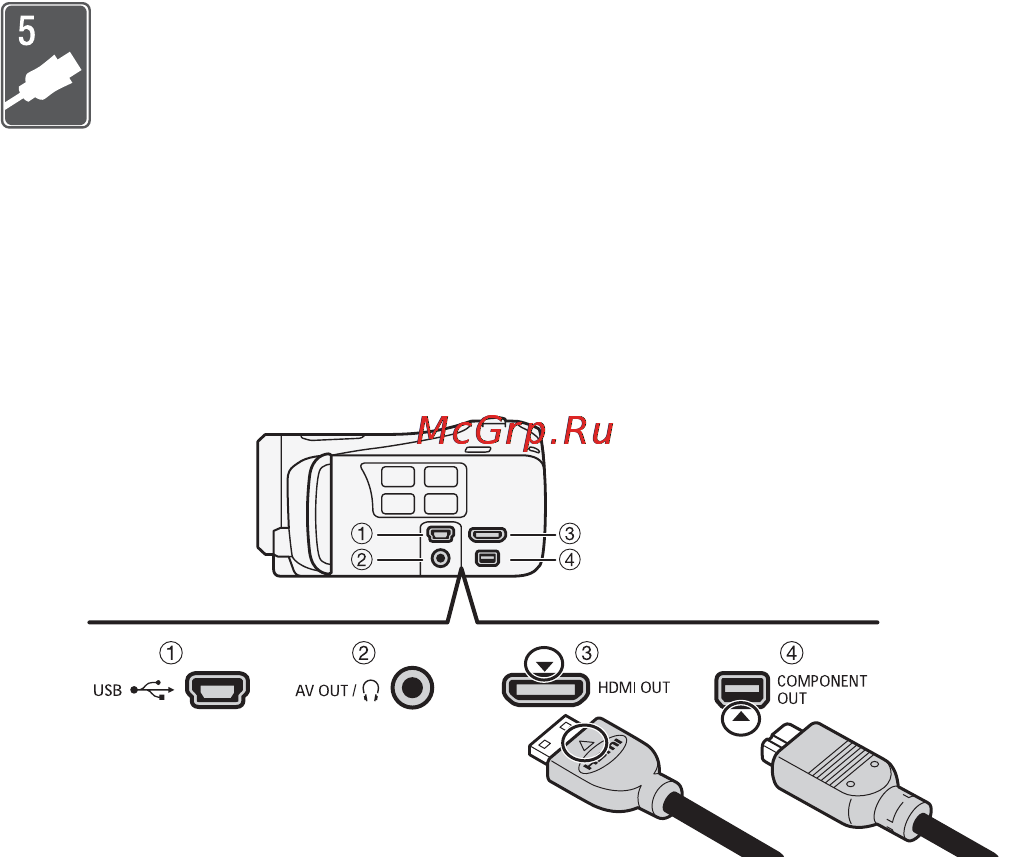

Разъемы на видеокамере
Для доступа к разъемам на видеокамере откройте панель ЖК-
дисплея.
1 Разъем USB
2 Разъем AV OUT/X
Когда к видеокамере подключен стереофонический видеокабель
STV-250N, встроенный динамик видеокамеры отключается. Настройте
громкость на подключенном телевизоре.
3 Разъем HDMI OUT*
Разъем HDMI OUT обеспечивает высококачественное цифровое
соединение, объединяющее аудио- и видеосигналы в одном удобном
кабеле.
4 Разъем COMPONENT OUT*
Разъем компонентного видеосигнала предназначен только для
видеосигналов. При использовании соединения B не забудьте
выполнить звуковые соединения с помощью разъема AV OUT/X.
* При подсоединении кабеля к видеокамере обязательно совместите
треугольные метки на разъемах кабеля и видеокамеры.
