Внешние соединения 125
Схемы подключения

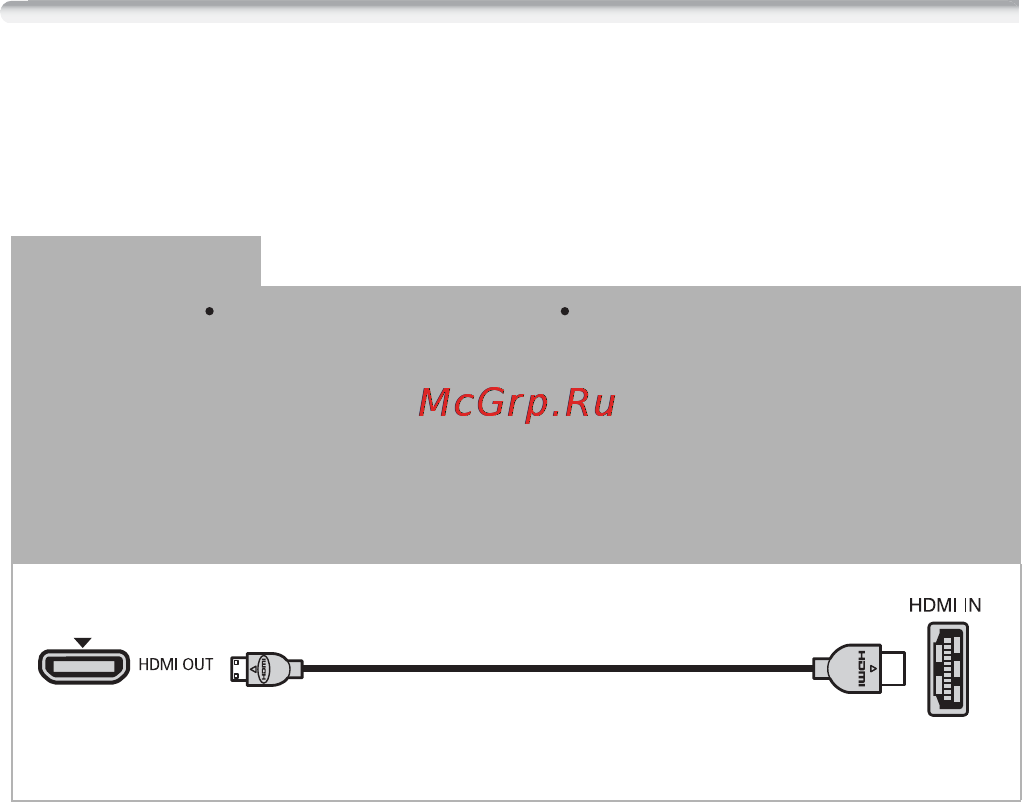

На следующих схемах подключения с левой стороны показаны
разъемы видеокамеры, а с правой стороны показан (только для
справки) пример разъемов на подключаемом устройстве.
Подключение A
HDMI
Тип: цифровое Качество: высокая четкость Только выход
Подключение к ТВ высокой четкости (HDTV), оснащенному входным разъемом
HDMI. Если телевизор высокой четкости поддерживает входной сигнал HDMI-CEC
или 1080p, эти функции можно включить с помощью параметров 6 8
[Регулиров.для HDMI] и [Выход HDMI 1080p] соответственно. Стандарт текущего
выходного сигнала можно проверить с помощью параметра 6 8 [Статус
HDMI].
HDMI-кабель HTC-100/S
(входит в комплект поставки)
(Миниразъем HDMI) (Стандартный
разъем HDMI)
