Початок роботи
9
UA
Розташування кабелів
Кабелі телевізора та іншого обладнання
можна розташувати у верхній та боковій
кришках стійки.
1 Спочатку підключіть кабелі
телевізора (стор. 10), а потім кабелі
іншого обладнання (стор. 12, 13).

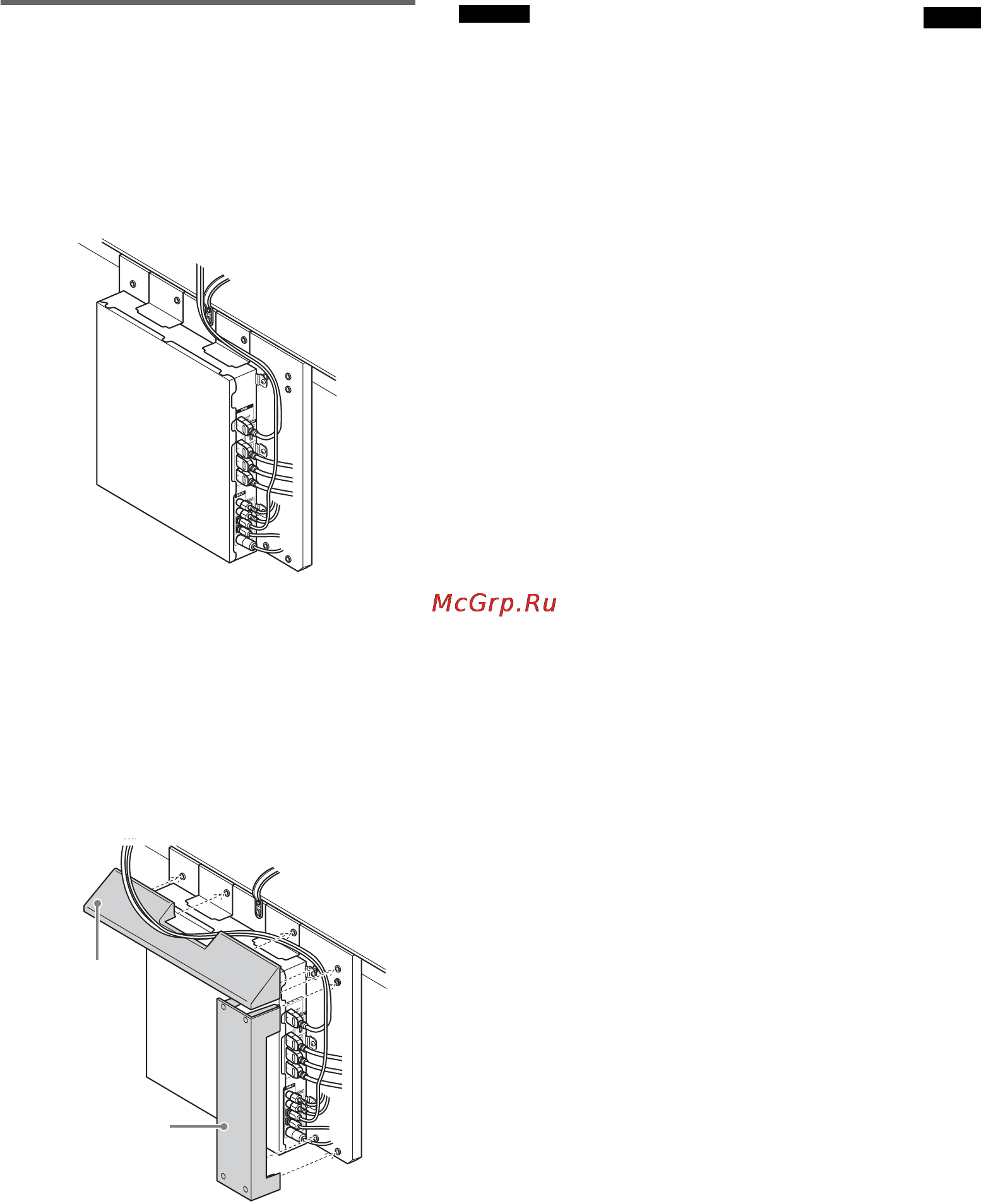

2 Встановіть на місце верхню кришку,
зібравши кабелі разом, а потім
встановіть на місце бокову кришку.
Просуньте телевізійні кабелі крізь
квадратний паз верхньої кришки та
вставте чотири виступаючи частини
верхньої та бокової кришок у отвори
задньої поверхні стійки, як показано
на малюнку.
• Під час встановлення верхньої та бокової
кришок слідкуйте за тим, щоб не защемити
кабелі.
Бокова кришка
Верхня
кришка
Примітка
