Начало работы
9
RU

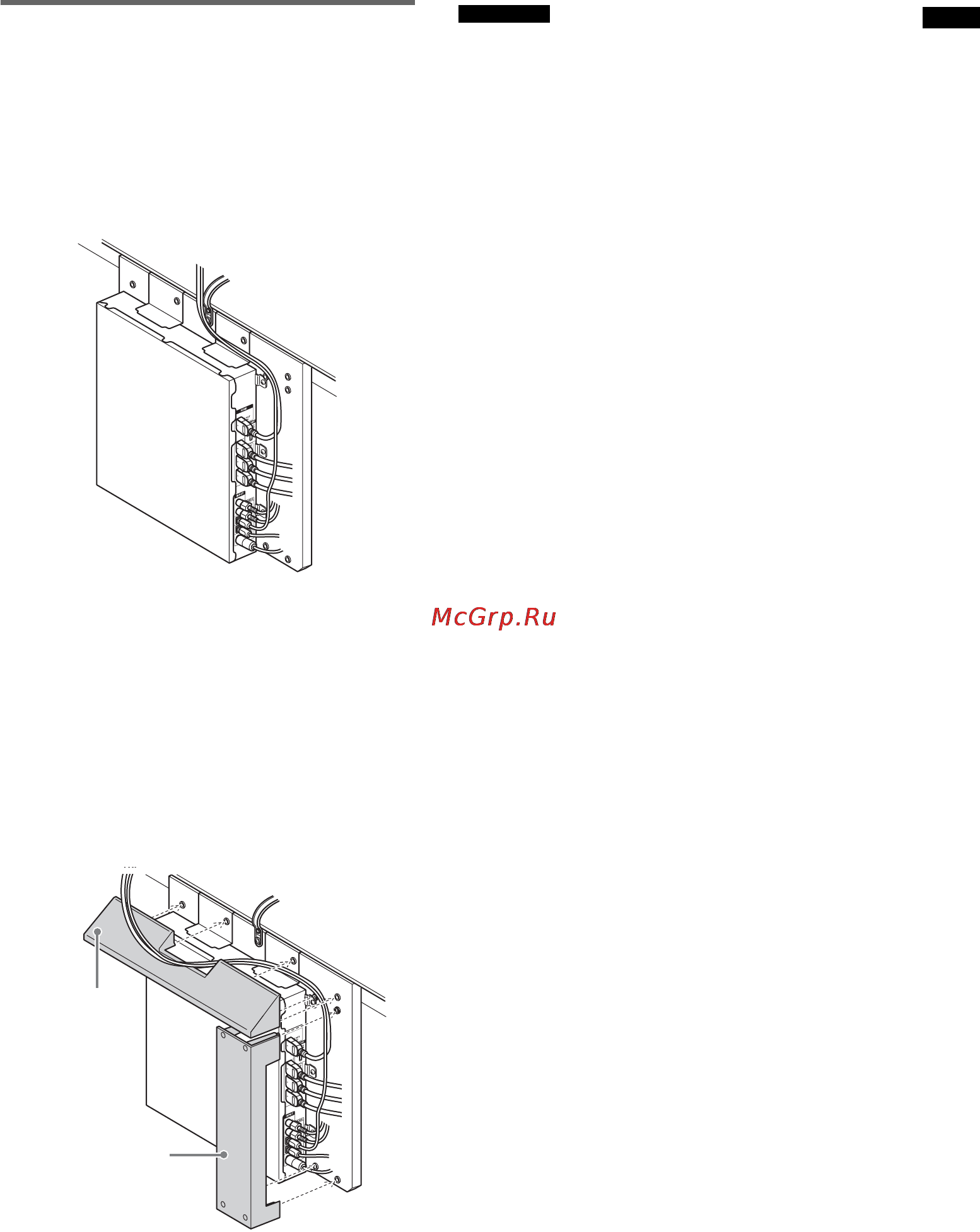

Прокладка кабелей
Можно проложить кабели от телевизора
и других компонентов в верхней и
боковой крышках подставки.
1 Сначала подключите кабели от
телевизора (стр. 10), затем кабели от
других компонентов (стр. 12, 13).
2 При соединении кабелей вместе
сначала устанавливайте верхнюю
крышку, а затем боковую крышку.
Протяните кабели телевизора через
квадратное углубление в верхней
крышке и вставьте четыре
выступающие части верхней и
боковой крышек в отверстия в задней
части подставки, как показано на
рисунке.
• Следите за тем, чтобы не прищемить кабели
при установке на место верхней и боковой
крышек.
Боковая крышка
Верхняя
крышка
Примечание
