Jack A5-N [12/24] Инструкция по установке

10.Инструкция по установке

10.1 Спецификация

Тип

АНЕ59

Рекомендуемое напряжение

AC 220 ±20%V

Частота

питания

50Hz/60Hz

Максимальная мощность

550W

10.2 Подключение разъемов интерфейса

Педали и голова устройства подключаются к соответствующему положению в задней части

контроллера, как показано на рисунке 16. Проверьте, надежно ли вставлена вилка.

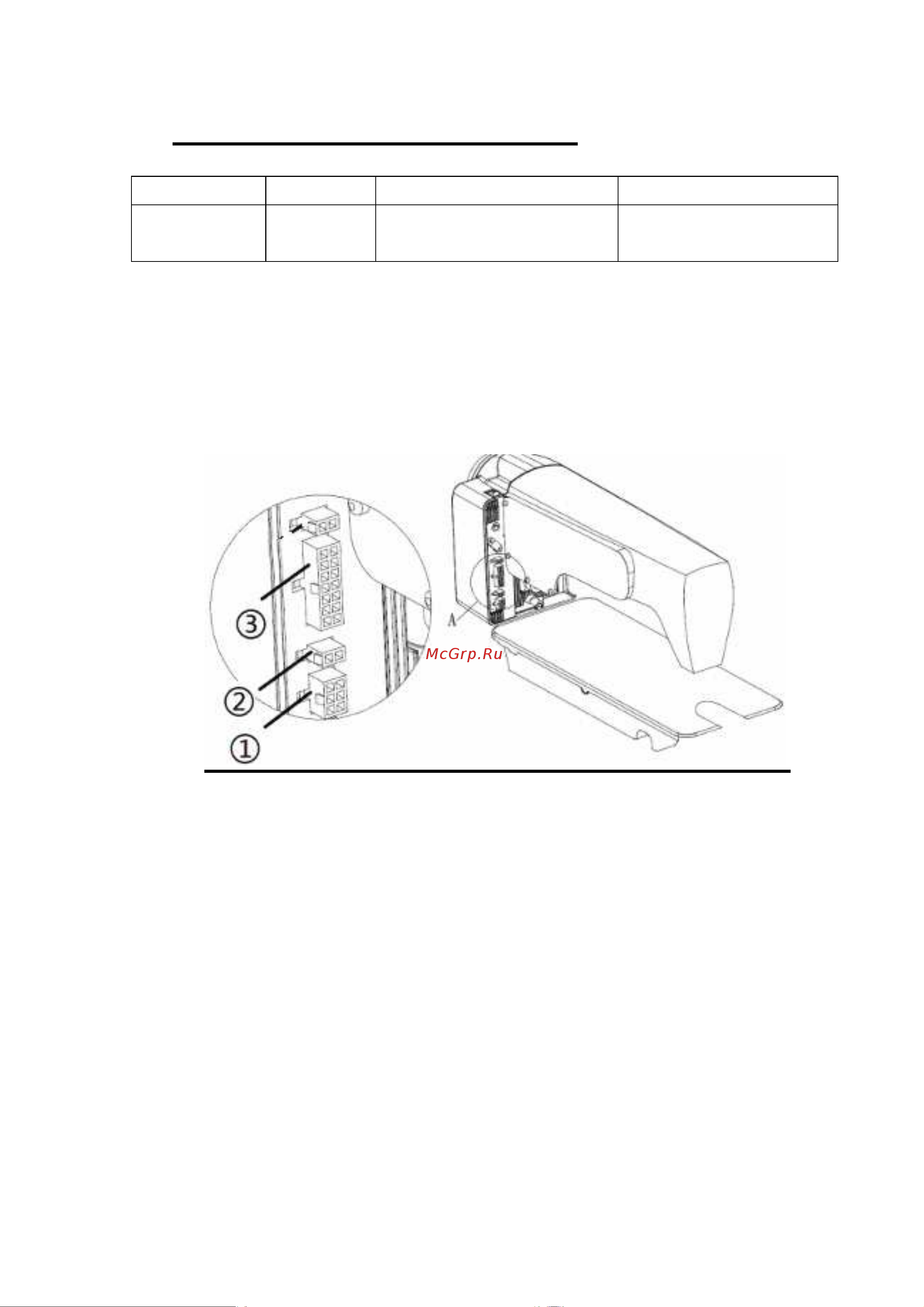

Рис.16 Схема гнезда контроллера

①Разъём для педалей;

② Разъем подъемника;

③ Разъём головы машины.
