Jack A5-N [9/24] Настройка синхронной работы иглы и челнока

6. Настройка высоты иглодержателя

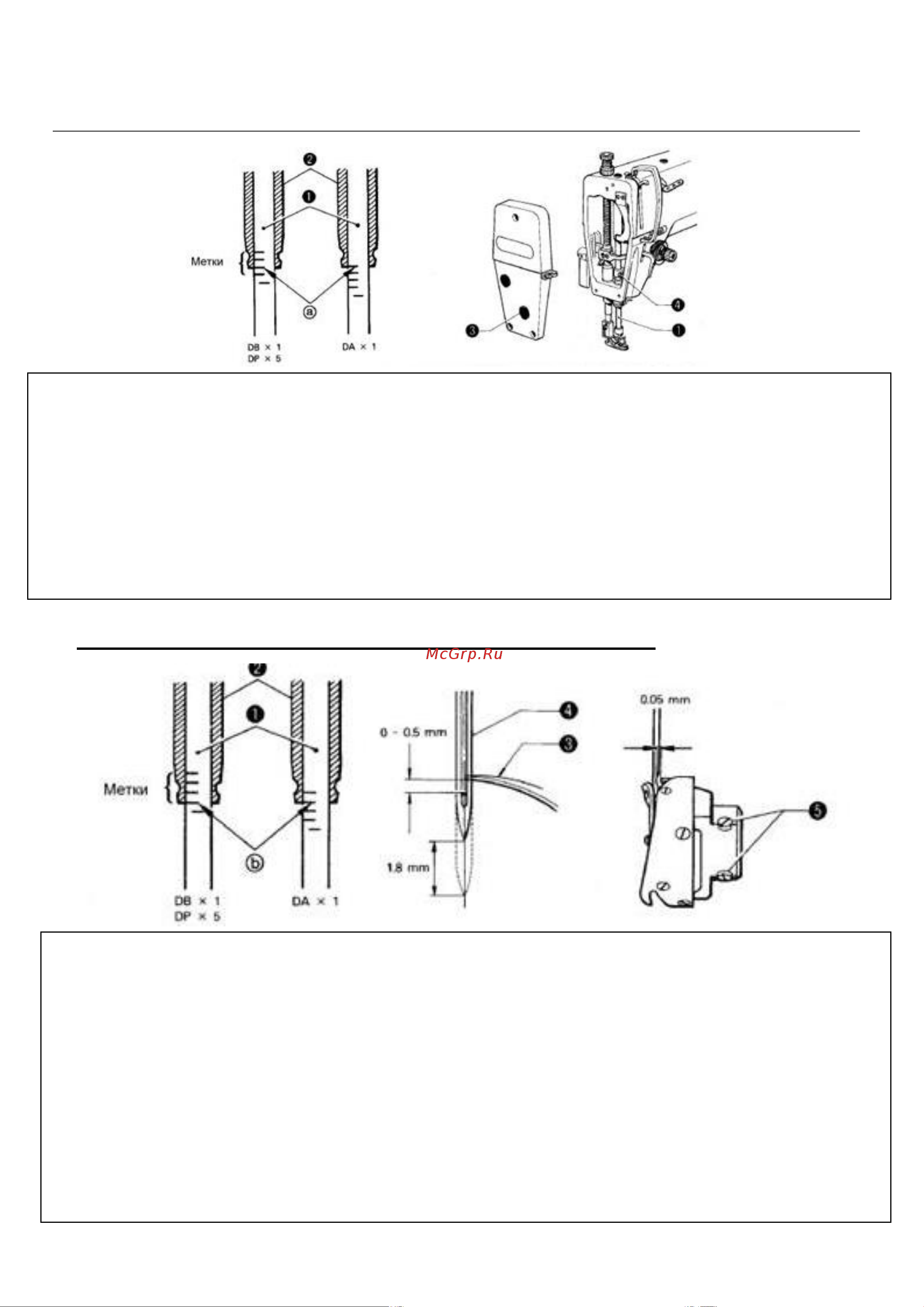

6.1 Настройка синхронной работы иглы и челнока.

Носик челнока (3) должен быть выронен с центром иглы (4) когда иглодержатель (1) поднимается из

своего самого нижнего положения в положение, при котором метка "Ь", расположенная снизу

иглодержателя (1) (третья снизу метка, если используется игла DAxl), совмещается с нижним краем

кольца иглодержателя (D) (2), как показано на рисунке.

1. Поворотом махового колеса поднимите иглодержатель (1) из своего самого нижнего

положения в положение, при котором метка "Ь" совмещается с нижним краем кольца

иглодержателя (D) (2), как показано на рисунке. (Игла должна подняться на 1,8 мм и

расстояние между игольным ушком и носиком челнока должно быть в пределах 1-1,5 мм.)

2. Ослабьте фиксирующий винт (5) и выровняйте носик челнока (3) с

центром иглы (4). Расстояние между носик челнока (3) и иглой (4)

должно быть примерно 0,05 мм.

3. Надежно затяните фиксирующий винт (5) транспортера вверх или вниз.

4. Затяните винт (2).

Метка "а", которая является второй, если считать от нижнего края игловодителя (1) (четвертой снизу,

если используется игла DAxl), должна быть совмещена с нижним краем кольца игловодителя (D)(2) как

показано на рисунке, когда игловодителя (1) находиться в своем самом нижнем положении.

1. Поворотом махового колеса опустите игловодитель (1) в самое нижнее положение.

2. Снимите масляный колпачок (3).

3. Ослабьте винт (4) и сдвиньте игловодитель (1) вверх или вниз, чтобы установить его в нужное

положение.

4. Надежно затяните винт (4).

5. Верните на место масляный колпачок (3).

Установка игловодителя под другие типы игл показана на рисунке

Рис. 10

Рис. 11
